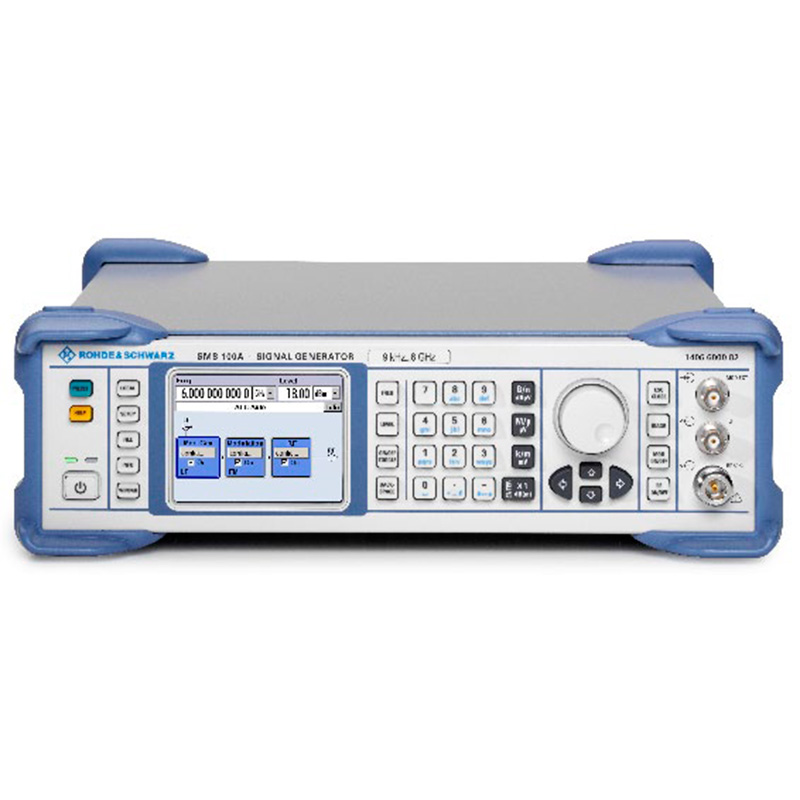

R&S®SMB100A是R&S倾力打造的一款卓越的中档模拟射频/微波信号源。R&S®SMB100A具有极高的输出信号质量和功率，加上小巧的外形，以及重量轻，使之成为用途广泛的理想测量仪器。因此，R&S®SMB100A
是用于产品开发、生产、服务的理想工具。简而言之，哪里需要模拟射频/微波信号，哪里就需要它。
主要特点
• 灵活的频率范围 9 kHz～6GHz
或100kHz～40GHz
•
极佳的频谱纯度，1 GHz相位噪声仅为-128 dBc/Hz@20 kHz offset
• 高功率输出到+27dBm
• 极宽的输出功率范围，输出功率从-145 dBm 到+25
dBm
• 极短的设置时间，列表模式下小于1
ms
•
极佳的输出电平精度和电平重复性
•
标配所有的模拟调制功能（AM/FM/PhiM）
• 极佳的脉冲调制质量，最小脉宽10 ns，开关比高达90
dB
•
可选配高性能的脉冲串功能
•
独有的立体声/RDS编码器，方便测试FM立体声/RDS设备
• 标配频率列表模式、电子衰减器和过压保护器
•
支持输出功率自校准（需要NRP-Z系列功率探头）
• L inux操作系统，支持Web进行远程控制
• 接口丰富，标配USB/LAN/GPIB等接口
• 便捷的图形化操作界面，独有的在线帮助功能
•
适应恶劣的野外环境，即使在4600米海拔或者0～55摄氏度条件下也能可靠工作
应用领域
• 无线接收机灵敏度和非线性测试
• 放大器等射频模块的测试
• 替代系统本振或者晶振
• 脉冲雷达系统测试
• F M立体声/RDS设备测试
• 电磁抗扰度（EMS）测试激励源
产品特性
标配高输出功率
◆ 在1 MHz～40 GHz 频率范围内的输出功率指标 >+18 dBm
◆ 在高达40 GHz频率范围内最大电平典型值为 +25 dBm（上限）
中档信号源中信号质量最佳
◆ SSB相位噪声非常低，典型值 –128 dBc (20 kHz 载波偏移，f = 1 GHz, 1 Hz 测量带宽)，
◆ 即便在输出频率很低的情况下也依然具有非常低的SSB相位噪声（采用9 kHz～23.4375 MHz的新型DDS合成器，而非下变频器）
◆ 非谐波抑制的典型值为 –85 dBc（载波偏移>10 kHz，载波频率<1.5 GHz）
◆ 宽带噪声非常低，典型值为 –152dBc（载波偏移 >10 MHz，1 GHz 载波频率，电平 >5 dBm）
◆ 在最大指标输出功率 +18 dBm时，谐波典型值为 – 30 dBc
现场设备维修，轻松方便
◆ 灵活的设计理念，允许在使用现场或罗德与施瓦茨的维修中心进行设备维修
◆ 简单的模块化设计，仅由四个可更换模块组成，缩短了设备维修时间
◆ 只需要校准更换的模块，简化了仪器校准和调整工作
◆ 内置模块自测模式，方便设备检修
◆ 通过连接NRP系列功率传感器，可以调整电平精确度，自动进行电平修正（从2008年4月起提供）
应用
通用射频信号源
◆ 宽频率范围9 kHz～40 GHz，覆盖射频应用中的主要频率波段
◆ 完备的频率、电平、低频扫描功能
◆ 支持AM、FM/φM、脉冲调制等所有重要的模拟调制方式
◆ 内部低频信号发生器提供高达 1 MHz 正弦波信号以及高达 20kHz 的方波信号
◆ 直观的用户操作界面和信号流图形化显示，方便用户操作
◆ 上下文关联的在线帮助功能，确保仪器得到有效利用
生产测量的理想工具
◆ 远程控制的频率切换速度典型值为1.6 ms，电平切换速度典型值为1.2 ms。“列表”模式下典型值<1 ms，保证了高的产能
◆ 测量精确度和可重复性高，保证了高生产能力
◆ 输出功率高达 +25 dBm，补偿了信号在到达DUT途中的电平损耗
◆ 仪器标准配置采用无磨损电子衰减器，并且具有过压保护功能（40 GHz以下），即便在生产测试中频繁使用也能保持较长的使用寿命
◆ 设计紧凑，只有两个高度单位，节省机架安装空间
◆ 通过LAN、USB和GPIB实现远程控制，可轻松集成到测试系统
适用于航空和国防测量
◆ 脉冲调制器选件（R&S® SMB-K22），提供了更为出色的性能，开关比典型值为90 dB，升降时间典型值为10 ns
◆ 灵活的脉冲发生器（R&S® SMB-K23选件），最小脉冲宽度为20 ns，可生成多种脉冲信号
◆ 0 ℃～55 ℃ 宽温度范围，工作高度高达海拔4600 m，可在极为恶劣的气候条件下使用
◆ 重量轻，只有5.3 kg，外形紧凑，尤其适合移动测量使用
FM立体声和RDS接收机测试
根据设置要求，仪器可通过模拟或数字方式输入音频信号产生FM立体声多路传输（MPX）信号。除了立体声MPX信号外，该选件还支持许多国家使用的无线交通广播服务ARI（汽车无线信息广播）和无线数据广播系统（RDS）。
R&S®SMB100A选配立体声/RDS编码器选件的典型应用是与R&S®UPV音频分析仪组合使用
技术参数
频率 |
频率范围 | R&S SMB-B101 | 9 kHz至1.1 GHz |
| R&S SMB-B102 | 9 kHz至2.2 GHz |
| R&S SMB-B103 | 9 kHz至3.2 GHz |
| R&S SMB-B106 | 9 kHz至6 GHz |
| R&S SMB-B112/-B112L | 100 kHz至12.75 GHz |
| R&S SMB-B120/-B120L | 100 kHz至20 GHz |
| R&S SMB-B140/-B140L | 100 kHz至40 GHz |
设置时间 | SCPI模式
列表模式 | <3 ms，典型值1.6 ms
<1 ms |
电平 |
最大输出功率 | f =1 MHz至6 GHz | >+18 dBm
超量程时高达 25 dBm |
电平不确定度 | f =200kHz至3GHz | <0.5 dB |
设置时间 | SCPI模式
列表模式 | <2.5 ms，典型值1.2ms
<1 ms |
反冲 | f =1 MHz 至 1 GHz
f = 1 GHz 至 2 GHz
f =2 GHz 至 6 GHz | 50 W / 50 V
25 W / 50 V
10 W / 50 V |
频谱纯度 |
非谐波 | 偏离载波 >10 kHz, f ≤1500MHz | < -70 dBc（典型值–85 dBc） |
SBB相位噪声 | f = 1 GHz
偏离载波 = 20 kHz
1 Hz测量带宽 | < -122 dBc（典型值–128 dBc） |
宽带噪声 | 电平 >5dBm
偏离载波 >10 MHz
1 Hz测量带宽 | < -142 dBc（典型值–152 dBc） |
所支持的调制方式 |
AM | | 标准 |
AM调制深度 | | 0至100％ |
FM/ΦM | | 标准 |
最大 FM偏移 | f >3 GHz | 16 MHz |
最大 Φ M偏移 | f >3 GHz | 160 rad |
脉冲 | | |
升 /降时间 | | |
最小脉冲宽度 | 采用脉冲调制器选件的情况下（ R&S SMB-K23） | 20 ns |
开 /关比 | | >80Db |
连接 |
远程控制 | | IEC/IEEE总线
TCP/IP以太网
USB |
外设 | | USB |
