| 详细规格 |

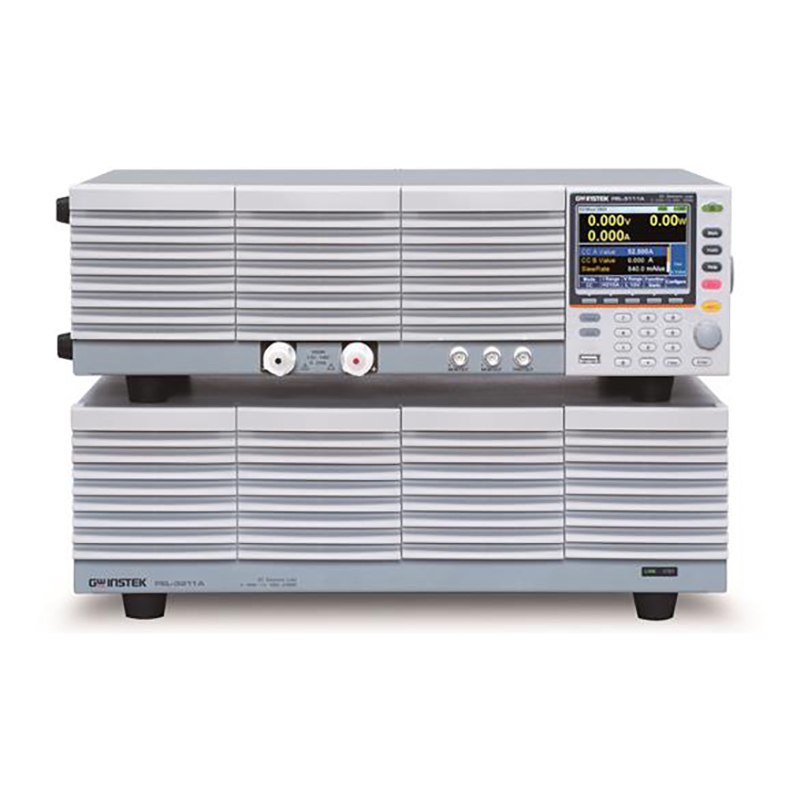

| 型号 | PEL-3021A | PEL-3041A | PEL-3111A | PEL-3211A |
| 工作电压（DC） | 1.5V~150V | 1.5V~150V | 1.5V~150V | 1.5V~150V |
| 电流 | 35A | 70A | 210A | 420A |
| 功率 | 175W | 350W | 1050W | 2100W |
| CC模式 |
| 工作范围 | 0A~35A/0A~3.5A/0A~0.35A | 0A~70A/0A~7A/0A~07A | 0A~210A/0A~21A/0A~2.1A | N/A |
| 设置精度 | ±(0.2% of set + 0.1% of f.s×1)+Vin×2/500kΩ;±(0.2% of set + 0.1% of f.s) | N/A |
| CR模式 |
| 工作范围 | 范围 | H/M/L | 23.3336s~400us(42.857mΩ~2.5kΩ) | 46.6672s~800us(21.428mΩ~1.25kΩ) | 140.0016s~2.4ms(7.1427mΩ~416.6667Ω) | N/A |
|
| H/M | 2.33336s~40us(428.566mΩ~25kΩ) | 4.66672s~80us(214.28mΩ~12.5kΩ) | 14.0001s~242.4us(71.427mΩ~4.16667kΩ) |
|
| L | 0.233336s~4us(4.28566mΩ~250kΩ) | 0.46667s~8us(2.1428mΩ~125kΩ) | 1.40001s~24.24ms(714.27mΩ~41.6667Ω) |
| 设置精度 | H/M/L | ±(0.5% of set×3 + 0.5% of f.s×4)+Vin×5/500kΩ;±(0.5% of set×3 + 0.5% of f.s) |
| CV模式 |
| 工作范围 | 范围 | H | 1.5V~150V | N/A |
|
| L | 1.5V~15V |
| 设置精度 | 范围 | ±(0.1% of set + 0.1% of f.s) |
| CP模式 |
| 工作范围 | 范围 | H | 17.5W~175W | 35W~350W | 105W~1050W | N/A |
|
| M | 1.75W~17.5W | 3.5W~35W | 10.5W~105W |
|
| L | 0.175W~1.75W | 0.35W~3.5W | 1.05W~10.5W |
| 斜率 |
| 设置范围（CC模式） | 范围 | H | 2.5mA/us~2.5A/us | 5mA/us~5A/us | 16mA/us~16A/us | N/A |
|
| M | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us |
|
| L | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us |
| 设置范围（CR模式） | 范围 | H | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us | N/A |
|
| M | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us |
|
| L | 2.5uA/us~2.5mA/us | 5uA/us~5mA/us | 16uA/us~16mA/us |
| 测量 |
| 电压测量 | 精度 | ±(0.1% of set + 0.1% of f.s) | N/A |
| 电流测量 | 精度 | ±(0.2% of set + 0.3% of f.s) |
| 动态模式 |
| 工作模式 | CC and CR | N/A |
| T1&T2 | 0.025ms~10ms/Res:1uS;1ms~30s/Res:1ms |
| 精度 | 1us/1ms±100ppm |
| 斜率 | 范围 | H | 2.5mA/us~2.5A/us | 5mA/us~5A/us | 16mA/us~16A/us | N/A |
|
| M | 250uA/us~250mA/us | 500uA/us~500mA/us | 1.6mA/us~1.6A/us |
|
| L | 25uA/us~25mA/us | 50uA/us~50mA/us | 160uA/us~160mA/us |
| 电流精度 | ±0.4%F.S. |
| 尺寸&重量 |
| 214.5(W)×124(H)×400(D)mm;Approx. 6kg | 214.5(W)×124(H)×400(D)mm;Approx. 7kg | 429.5(W)×128(H)×400(D)mm;Approx. 17kg | 429.5(W)×128(H)×553.5(D)mm;Approx. 23kg |
