分类 | 参数项目 | 规格值 / 性能描述 |
型号频率 | RSA6085 / RSA6140 / RSA6265 | 5 kHz ~ 8.5 GHz / 14 GHz / 26.5 GHz |
工作模式 | 五种主要模式 | GPSA, RTSA, VSA (选), EMI (选), ADM (选) |
频率特性 | 内部基准频率 | 10 MHz |
| 初始校准精度 | 1 ppm |
| 温度稳定性 | < 0.5 ppm (0 ℃至 50 ℃) |
| 老化率 | < 1 ppm / 年 |
| 频率扫宽范围 | 0 Hz, 10 Hz 至仪器最大频率 |
| 频率扫宽分辨率 | 2 Hz |
| 剩余调频 | < 10 Hz (标称值) |
相位噪声 | 1 GHz 载波 (10 kHz 偏移) | <-105 dBc/Hz, <-108 dBc/Hz (典型值) |
| 1 GHz 载波 (1 MHz 偏移) | <-120 dBc/Hz, <-125 dBc/Hz (典型值) |
幅度特性 | 测量范围 | DANL 至 +25 dBm (单音) |
| 最大安全输入直流电压 | 50 V |
| 最大安全输入连续波功率 | +25 dBm (衰减器>35dB, 前放关) |
| 最大损坏电平 (CW) | +27 dBm (0.5 W) |
| 1GHz DANL (前放关) | -140 dBm, -143 dBm (典型值) |
| 1GHz DANL (前放开) | -160 dBm, -163 dBm (典型值) |
| 绝对幅度精度 | < 0.3 dB (fc=50MHz, 20-30℃) |
| 输入衰减范围 | 0 dB 至 40 dB，步进 2 dB |
带宽(RBW) | 扫频模式 (-3 dB) | 1 Hz 至 10 MHz (1-3-10步进) |
| EMI 模式 (-6 dB) | 200 Hz, 9 kHz, 120 kHz, 1 MHz |
| 视频带宽 (VBW) | 1 Hz 至 10 MHz |
扫描与触发 | 扫描时间 (扫宽≥10Hz) | 1 ms 至 4000 s |
| 扫描时间 (零扫宽) | 1 μs 至 6000 s |
| 扫描点数 | 101 至 100001 |
| 触发源 | 自由, 外触发, 视频, 中频功率, FMT |
实时模式 | 实时分析带宽 | 80 MHz (标配), 200 MHz (选件) |
| 100% POI 最短信号时长 | 3.83 μs (200MHz带宽, Kaiser窗) |
| FFT 速率 | 300,000 / s |
| 扫描速度 | 4 THz / s (200MHz带宽选件) |
失真与杂散 | 三阶截断点 (TOI) @1GHz | +15 dBm (典型值) |
| 二次谐波截断点 (SHI) | +45 dBm (fc ≥ 50 MHz) |
| 剩余响应 | <-90 dBm (典型值) |
| 本振干扰信号 | <-80 dBm (典型值) |
跟踪源(选) | 频率范围 (RSA6000-T08) | 100 kHz 至 8.5 GHz |
| 输出电平范围 | -40 dBm 至 0 dBm |
常规规格 | 显示屏 | 10.1 英寸电容触控屏, 1280x800 |
| 内部存储 | 128 GB |

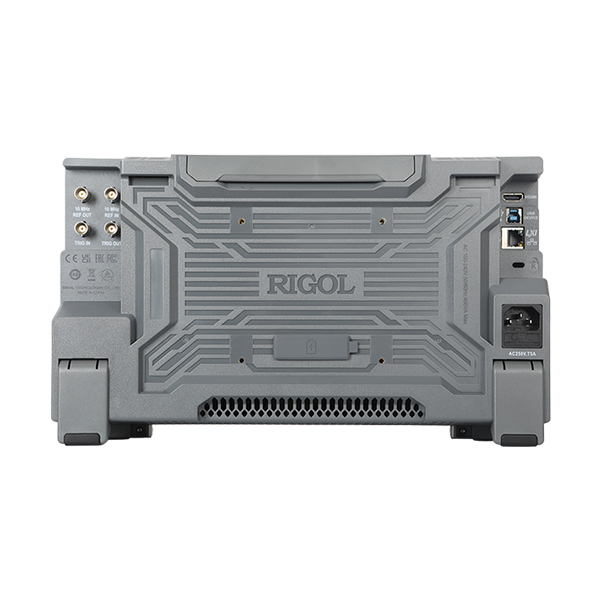

| 接口 | LAN, USB Host/Device, HDMI |
| 射频输入阻抗 | 50 Ω (标称值) |
| 外形尺寸 (WxHxD) | 358.1 mm × 214.8 mm × 121.4 mm |
| 重量 | 5 kg |
| 典型功耗 | 90 W |
