型号 | MSO7014 | DS7014 | MSO7024 | DS7024 | MSO7034 | DS7034 | MSO7054 | DS7054 |
模拟带宽 | 100 MHz | 200 MHz | 350 MHz | 500 MHz |
上升时间（典型值） | ≤3.5 ns | ≤1.75 ns | ≤1 ns | ≤700 ps |
输入/输出通道数 | 4个模拟通道输入 |
1个EXT通道输入 |
16个数字通道输入（仅MSO型号） |
2通道任意波发生器输出（仅MSO型号，选件） |
采样方式 | 实时采样 |
最大模拟通道采样率 | 10 GSa/s单通道，5 GSa/s半通道[1]，2.5 GSa/s全部通道 |
最大存储深度 | 模拟通道：500 Mpt（单通道）s，250 Mpt（半通道s[1]），125 Mpt（全部通道） |
数字通道：62.5 Mpt（全部通道） |
最高波形捕获率[2] | ≥600,000 wfms/s |
硬件实时波形录制和回放 | ≥450,000 wfms（单通道） |
峰值检测 | 所有时基设置下，捕获最窄400 ps的毛刺 |
显示屏尺寸和类型 | 10.1英寸多点触控电容屏/支持手势操作 |
显示分辨率 | 1024 × 600 |
垂直系统模拟通道 |
输入耦合 | 直流、交流或接地（DC, AC, or GND ） |
输入阻抗 | 1 MΩ ± 1%，50 Ω ± 1% |
输入电容 | 17 pF ± 3 pF |
探头衰减系数设定 | 0.0001X, 0.0002X, 0.0005X, 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X,2000X,5000X,10000X,20000X,50000X |
探头标识 | 自动识别RIGOL 探头 |
最大输入电压 | 1MΩ | CAT I 300 VRMS，400 Vpk；瞬态过压1600 Vpk |
50 Ω | 5 VRMS |
垂直分辨率 | 8 bit |
垂直灵敏度范围[3] | 1 MΩ | 500uV/div ~ 10 V/div |
50 Ω | 500uV/div ~ 1 V/div |
偏移范围 | 1 MΩ | ± 1 V ( 500uV/div ~ 50 mV/div )；± 30 V ( 51 mV/div ~ 260 mV/div )；± 100 V ( 265 mV/div ~ 10 V/div ) |
50 Ω | ±1 V ( 1 mV/div~100 mV/div )；±4 V ( 102 mV/div~1 V/div )； |
动态范围 | ±5 div ( 8 bit ) |
带宽限制（典型值） | 20 MHz，250 MHz；每通道独立可选 |
直流增益精确度[3] | ± 2% FullScale |
直流偏移精确度 | <200 mV/div (±0.1 div±2 mV±1.5%偏移量) |
>200 mV/div (±0.1 div±2 mV±1.0%偏移量) |
通道间隔离度 | 40dB，直流至每个型号的最大额定带宽 |
ESD容限 | ±8 kV（对于输入BNC） |
垂直系统数字通道 |
通道数量 | 16个输入通道(D0~D15)其中D0~D7为一组，D8~D15为一组 |
阈值范围 | ±20.0 V，10 mV步进 |
阈值精度 | ±(100 mV+3%的阈值设置 ) |
阈值选择 | TTL(1.4 V), CMOS5.0(2.5 V), CMOS3.3(1.65 V), CMOS2.5(1.25 V), CMOS1.8(0.9 V), ECL(-1.3 V), PECL(3.7 V), LVDS(1.2 V), 0.0V用户定义（8通道1组可调阈值） |
最大可输入电压 | ±40 V峰值CAT I; 瞬时过压800 Vpk |
最大输入动态范围 | ±10 V +阈值 |
最小电压摆幅 | 500 mVpp |
输入电阻 | 约101 kΩ |
探头负载 | ≈8 pF |
垂直分辨率 | 1 bit |
水平系统-模拟通道 |
时基范围 | 100 MHz | 200 MHz | 350 MHz | 500 MHz |
5 ns/div~1 ks/div | 2 ns/div~1 ks/div | 1 ns/div~1 ks/div | 500 ps/div~1 ks/div |
支持微调 |
时基分辨率 | 10 ps |
时基精度 | ±2 ppm ± 2 ppm/年 |
时基延迟范围 | 触发前 | ≥1/2屏幕宽度 |
触发后 | 1 s或100 div(取两者的较大值) |
时间间隔（△T）测量 | ±(1采样间隔时间)±（2 ppm×读数)±50 ps |
通道间偏移校正范围 | ±100 ns |
水平模式 | YT | 默认 |
XY | X = 通道1，Y = 通道2 |
SCAN | 时基≥200 ms/div，通过调节水平时基旋钮可以自动进入或退出SCAN模式 |
ROLL | 时基≥200 ms/div，通过调节水平时基旋钮可以自动进入或退出ROLL模式 |
水平系统-数字通道 |
最小可检测脉宽 | 3.2 ns |
最大输入频率 | 500 MHz（可以准确复制为逻辑方波的最大频率的正弦波，输入幅度为最小摆幅，逻辑探头上需要使用最短的接地线） |
通道间时滞 | 1 ns (典型值)，2 ns (最大值) |
采集系统 |
最大模拟通道采样率 | 10 GSa/s单通道，5 GSa/s双通道[1]，2.5 GSa/s四通道 |
最大模拟通道存储深度 | 标配 | 100 Mpt（单通道），50 Mpt（半通道[1]），25 Mpt（全部通道） |
选配 2RL | 250 Mpt（单通道），125 Mpt（半通道[1]），50 Mpt（全部通道） |
选配 5RL | 500 Mpt（单通道），250 Mpt（半通道 [1]），125 Mpt（全部通道） |
最大数字通道采样率 | 1.25 GSa/s（全部通道） |
最大数字通道存储深度 | 62.5 Mpt（全部通道） |
获取方式 | 普通 | 默认 |
峰值检测 | 捕获窄至400 ps的毛刺 |
平均模式 | 可选2, 4, 8, 16…65536，逐点平均 |
高分辨率 | 12 bits |
波形运算 |
数学函数数量 | 4个、可同时显示4个数学函数 |
运算 | 加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波 |
色温 | 支持Math和FFT的色温显示 |
增强FFT | 记录长度 | 最大1 Mpts |
窗口类型 | 矩形、布莱克曼、汉宁（默认）、汉明、平顶、三角 |
峰值搜索 | 最多15个峰值，基于用户可调阈值和偏移阈值确定 |
显示 |
显示屏 | 10.1英寸多点触控电容屏/支持手势操作 |
显示分辩率 | 1024×600（屏幕区域） |
网格 | 10个水平分格x 8个垂直分格 |
余辉 | 关闭余辉、无限余辉、余辉时间可调（100 ms~10 s） |
亮度等级 | 256个亮度等级(LCD,HDMI) |

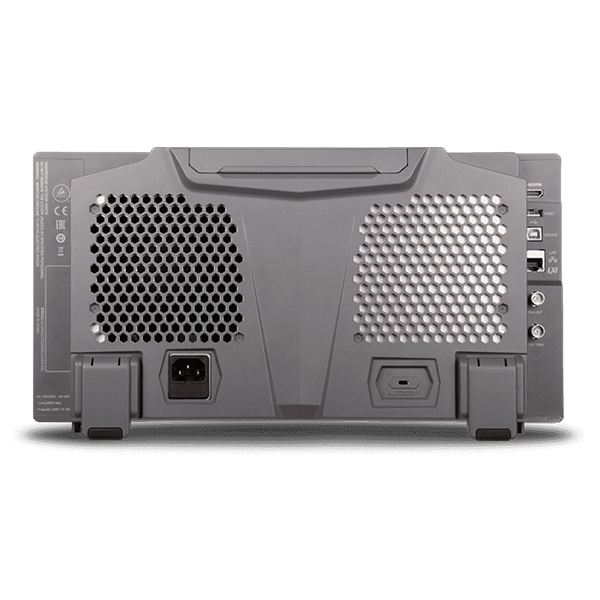

接口规格 |
USB2.0高速主机端口 | 4个，前面板3个，后面板1个 |
USB2.0高速设备端口 | 1个，后面板，兼容USBTMC |
LAN端口 | 1个，后面板，10/100/1000端口，支持LXI-C |
GPIB接口 | GPIB至USB适配器（选件） |
Web远程控制 | 支持，VNC Web界面（在网络浏览器上输入示波器的IP地址，即可显示示波器操作界面）后面板BNC输出。 |
AUX输出 | Vo（H）≥2.5 V开路，≥1.0 V 50 Ω至接地 |
Vo（L）≤0.7 V至负载 ≤4 mA；≤0.25 V 50 Ω至接地 |
触发输出：在示波器触发时提供脉冲输出信号。 |
通过失败：用于通过测试功能的失败或通过事件发生时提供脉冲输出信号。支持用户自定义脉冲极性和脉宽时间（100ns~10ms）。 |
HDMI高清视频输出 | 1个，后面板，HDMI 1.4b，A插头。连接外部显示器或投影仪 |
探头补偿输出 | 1 kHz，3 Vpp方波 |
电源 |
电源电压 | 100~240 V, 45~440 Hz |
功率 | 最大200 W（连接各个接口、U盘、有源探头） |
保险丝 | 3.15 A, T级, 250 V |
环境 |
|
温度范围 | 工作：0℃~+50℃ |
非工作：-30℃~+70℃ |
湿度范围 | 工作：+30℃以下，≤95％相对湿度（无冷凝） |
工作：+30℃~+40℃，≤75％相对湿度（无冷凝） |
工作：+40℃~+50℃，≤45％相对湿度（无冷凝） |
非工作：65℃以下，≤95％相对湿度（无冷凝） |
海拔高度 | 工作：3,000米以下 |
非工作：15,000米以下 |
机械规格 |
尺寸[4] | 410 mm（宽）×224 mm（高）×135 mm（深） |
重量[5] | 不含包装<3.9 kg；含包装<7.1 kg |
机架安装配置 | 6U |
