产品特点：
模拟通道带宽：DS1202Z-E为200 MHz；DS1102Z-E为100 MHz
2个模拟通道
实时采样率达1 GSa/s
标配存储深度达24 Mpts
波形捕获率达30,000个波形每秒
多达6万帧的硬件实时波形不间断录制和回放功能
独创的UltraVision技术
丰富的触发和总线解码功能
低底噪声，垂直档位1 mV/div~10 V/div

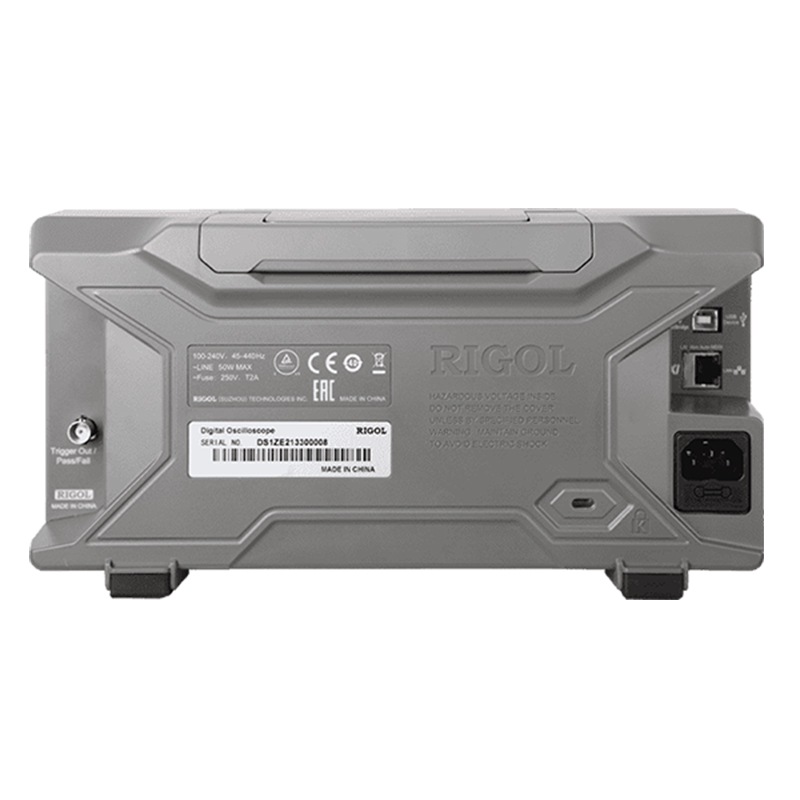

丰富的接口：USB Host&Device、LAN（LXI）、AUX
新颖精巧的工业设计，便捷的操作
7英寸WVGA（800×480）TFT液晶屏，多级波形灰度显示
技术指标：
采样 |
|
采样方式 | 实时采样 |
实时采样率 | 1 GSa/s（单通道），500 MSa/s（双通道） |
峰值检测 | 4 ns |
平均值 | 所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128、256、512和1024之间选择 |
高分辨率 | 最高12 bit |
插值 | Sin(x)/x插值 |
存储深度 | 24 Mpts（单通道），12 Mpts（双通道） |
输入 |
|
通道数量 | 2模拟通道 |
输入耦合 | 直流、交流或接地（DC、AC或GND） |
输入阻抗 | (1 MΩ±1%) || (15 pF±3 pF) |
探头衰减系数 | 0.01X-1000X 1-2-5步进 |
最大输入电压（1 MΩ） | CAT I 300 Vrms，CAT II 100 Vrms，瞬态过压1000 Vpk |
水平 |
|
|
时基档位 | 2 ns/div至50 s/div |
|
最大记录长度 | 24 Mpts |
|
时基精度[1] | ≤±25 ppm |
|
时钟漂移 | ≤±5 ppm/年 |
|
最大延迟范围 | 负延迟：≥1/2屏幕宽度正延迟：1 s至500 s |
|
|
时基模式 | Y-T、X-Y、Roll |
|
X-Y个数 | 1个 |
|
波形捕获率[2] | 30,000 wfms/s（点显示） |
|
零点偏移 | ±0.5 div*最小时基档位 |
|
垂直 |
|
|
带宽（-3 dB） | DS1202Z-E：DC至200 MHz DS1102Z-E：DC至100 MHz |
|
单次带宽 | DS1202Z-E：DC至200 MHz DS1102Z-E：DC至100 MHz |
|
垂直分辨率 | 8 bit |
|
垂直档位
（探头比为1X） | 1 mV/div至10 V/div |
|
|
偏移范围
（探头比为1X） | 1 mV/div至499 mV/div：±2 V 500 mV/div至10 V/div：±100 V |
|
|
带宽限制[1] | 20 MHz |
|
低频响应
（交流耦合，-3 dB） | ≤5 Hz（在BNC上） |
|
计算出的上升时间[1] | DS1202Z-E：1.75 ns DS1102Z-E：3.5 ns |
|
直流增益精确度 | <10 mV：±4%满刻度
≥10 mV：±3%满刻度 |
|
直流偏移精确度 | ±0.1 div±2 mV±1%偏移值 |
|
通道隔离度 | 直流至最大带宽：>40 dB |
|
水平 |
|
|
时基档位 | 2 ns/div至50 s/div |
|
最大记录长度 | 24 Mpts |
|
时基精度[1] | ≤±25 ppm |
|
时钟漂移 | ≤±5 ppm/年 |
|
最大延迟范围 | 负延迟：≥1/2屏幕宽度正延迟：1 s至500 s |
|
|
时基模式 | Y-T、X-Y、Roll |
|
X-Y个数 | 1个 |
|
波形捕获率[2] | 30,000 wfms/s（点显示） |
|
零点偏移 | ±0.5 div*最小时基档位 |
|
垂直 |
|
|
带宽（-3 dB） | DS1202Z-E：DC至200 MHz DS1102Z-E：DC至100 MHz |
|
单次带宽 | DS1202Z-E：DC至200 MHz DS1102Z-E：DC至100 MHz |
|
垂直分辨率 | 8 bit |
|
垂直档位
（探头比为1X） | 1 mV/div至10 V/div |
|
|
偏移范围
（探头比为1X） | 1 mV/div至499 mV/div：±2 V 500 mV/div至10 V/div：±100 V |
|
|
带宽限制[1] | 20 MHz |
|
低频响应
（交流耦合，-3 dB） | ≤5 Hz（在BNC上） |
|
计算出的上升时间[1] | DS1202Z-E：1.75 ns DS1102Z-E：3.5 ns |
|
直流增益精确度 | <10 mV：±4%满刻度
≥10 mV：±3%满刻度 |
|
直流偏移精确度 | ±0.1 div±2 mV±1%偏移值 |
|
通道隔离度 | 直流至最大带宽：>40 dB |
|
触发 |
|
|
触发电平范围 | 内部 | 距屏幕中心±5格 |
|
|
外部 | EXT ±4 V |
|
|
触发模式 | 自动、普通、单次 |
|
|
释抑范围 | 16 ns至10 s |
|
高频抑制[1] | 75 kHz |
|
|
低频抑制[1] | 75 kHz |
|
|
触发灵敏度[1] | 1.0 div（5 mV以下或噪声抑制打开）
0.3 div（5 mV以上且噪声抑制关闭） |
|
|
|
边沿触发 |
|
|
边沿类型 | 上升、下降、任意沿 |
|
|
|
脉宽触发 |
|
|
脉宽条件 | 正脉宽（大于、小于、指定区间内）负脉宽（大于、小于、指定区间内） |
|
|
|
脉冲宽度 | 8 ns至10 s |
|
|
欠幅脉冲触发 |
|
脉宽条件 | 无关、大于、小于、范围 |
|
极性 | 正脉冲、负脉冲 |
|
|
脉宽范围 | 8 ns至10 s |
|
超幅脉冲触发 |
|
|
超幅类型 | 上升沿、下降沿、任意沿 |
|
触发位置 | 超幅进入、超幅退出、超幅时间 |
|
超幅时间 | 8 ns至10 s |
|
第N边沿触发 |
|
边沿类型 | 上升、下降 |
|
空闲时间 | 16 ns至10 s |
|
边沿数 | 1至65535 |
|
斜率触发 |
|
斜率条件 | 正斜率（大于、小于、指定区间内）负斜率（大于、小于、指定区间内） |
|
|
时间设置 | 8 ns至10 s |
|
视频触发 |
|
|
信号制式 | NTSC、PAL/SECAM、480P、576P |
|
|
|
码型触发 |
|
|
码型设置 | H、L、X、上升沿、下降沿 |
|
延迟触发 |
|
|
边沿类型 | 上升沿、下降沿 |
|
|
延迟类型 | 大于、小于、范围内、范围外 |
|
|
延迟时间 | 8 ns至10 s |
|
超时触发 |
|
|
边沿类型 | 上升沿、下降沿、任意沿 |
|
|
超时时间 | 16 ns至10 s |
|
持续时间触发 |
|
|
码型设置 | H、L、X |
|
|
触发条件 | 大于、小于、范围内 |
|
持续时间 | 8 ns至10 s |
|
|
建立保持触发 |
|
边沿类型 | 上升沿、下降沿 |
|
|
|
数据类型 | H、L |
|
建立时间 | 8 ns至1 s |
|
保持时间 | 8 ns至1 s |
|
RS232/UART触发 |
|
|
极性 | 正常、反相 |
|
|
触发条件 | 帧起始、错误帧、校验错误、数据 |
|
|
波特率 | 2400 bps、4800 bps、9600 bps、19200 bps、38400 bps、57600 bps、115200 bps、230400 bps、460800
bps、921600 bps、1 Mbps、自定义 |
|
|
|
数据位宽 | 5位、6位、7位、8位 |
|
|
I2C触发 |
|
|
触发条件 | 启动、重启、停止、丢失确认、地址、数据、地址数据 |
|
|
|
|
地址位宽 | 7 bits、8 bits、10 bits |
|
|
地址范围 | 0至127、0至255、0至1023 |
|
|
字节长度 | 1至5 |
|
|
SPI触发 |
|
触发条件 | 超时、CS |
|
|
超时时间 | 100ns至1s |
|
|
数据位数 | 4位至32位 |
|
|
数据设置 | H、L、X |
|
|
|
数学运算
波形计算 | A+B、A-B、A×B、A/B、FFT、A&&B、 A||B、A^B、!A、Intg、Diff、Sqrt、Lg、Ln、 Exp、Abs、Filter |
|
|
|
FFT窗类型 | Rectangle、Hanning、Blackman、 Hamming、Flat Top、Triangle |
|
|
FFT模式 | 轨迹、内存 |
|
|
FFT显示 | 半屏、全屏 |
|
|
FFT垂直刻度 | dB/dBm、Vrms |
|
|
滤波器 | 低通滤波器、高通滤波器、带通滤波器、带阻滤波器 |
|
解码个数 | 2 |
|
|
解码类型 | 并行、RS232/UART、I2C、SPI |
|
|
测量
光标 | 手动模式 | 光标间电压差（△V）光标间时间差（△T）
△T的倒数（Hz）
（1/△T） |
追踪模式 | 波形点的电压值和时间值 |
自动测量模式 | 允许在自动测量时显示光标 |
自动测量 | 周期、频率、上升时间、下降时间、正脉 宽、负脉宽、正占空比、负占空比、最大值时刻、最小值时刻、正斜率、负斜率、最大值、最小值、峰峰值、顶端 值、底端值、幅度、高值、中值、低值、平均值、有效值、过冲、预冲、面积、周期面积、周期有效值、方差等 |
测量数量 | 同时显示5种测量 |
测量范围 | 屏幕或光标 |
测量统计 | 平均值、最大值、最小值、标准差和测量次数 |
频率计 | 硬件6位频率计（通道可选） |
