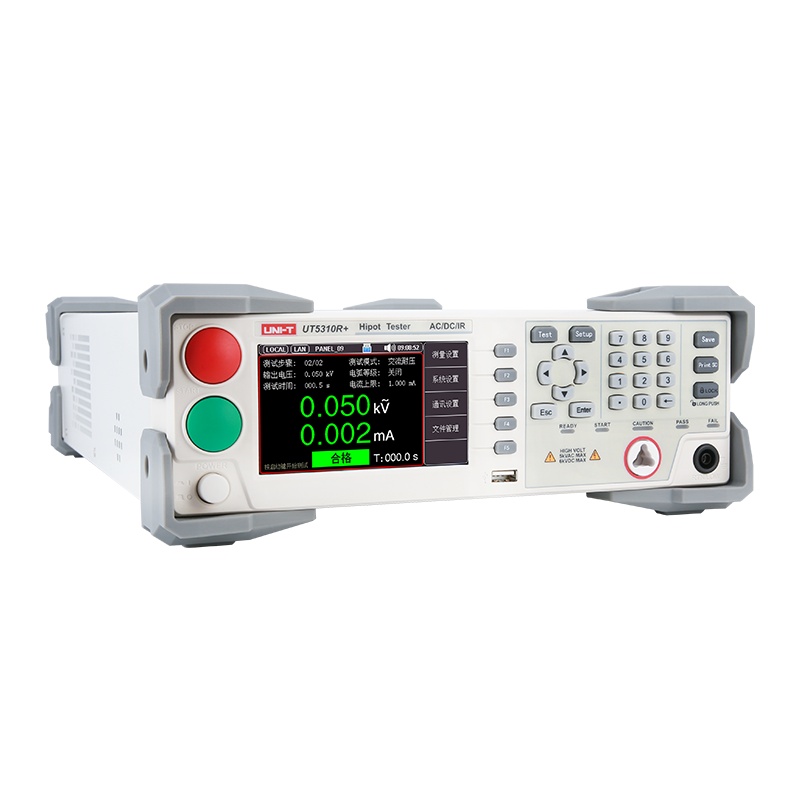

满足CCC、IEC、EN、VDE、BS、UL、JIS等通用安全标准的要求;采用4.3″TFT-LCD显示，简洁面板操作;电压精度达1%，符合客户更高的测试要求;浮地输出，适用于接地产品耐压测试;全隔离设计，抗干扰能力更强;绝缘电阻测试电压高达2.5kV（可选配5kV），符合客户更高的测试要求;电压缓升、缓降功能。针对绝缘电阻可任意设定测试等待时间;上下限预置，智能判定，声光报警;直流耐压测试具有快速放电功能，避免被测物上残余电压造成人员触电危险;电弧侦测功能;防电墙技术随时侦测回路，杜绝触电伤害，保障人员安全;过压、过流保护，电流底数清零功能;可存储100个测试文件，每个文件可存储20个测试步骤，测试模式可任意组合;接口丰富，支持SCPI和MODBUS两种协议，方便组建自动化测试系统。
型号 | UT5310X+系列 | UT5320X+系列 |
耐电压测试（直流耐压仅限UT5310D+/UT5310R+/UT5320R+机型） |
输出电压 | AC | 电压范围 | 0.050kV～5.000kV | 0.050kV～5.000kV |
电压波形 | 正弦波 | 正弦波 |
失真度 | <3％ | <3％ |
工作频率 | 50、60Hz可选 | 50、60Hz可选 |
频率精度 | ±1% | ±1% |
输出功率 | 50VA（5.000kV 10mA） | 100VA（5.000kV 20mA） |
电压调整率 | ±（1.0%+50V）（额定功率） | ±（1.0%+50V）（额定功率） |
DC | 电压范围 | 0.050kV～6.000kV | 0.050kV～6.000kV |
信号源频率 | 600Hz | 600Hz |
输出功率 | 30VA（6.000kV 5mA） | 60VA（6.000kV 10mA） |
电压调整率 | ±（1.0%+100V）（额定功率） | ±（1.0%+100V）（额定功率） |
AC/DC | 电压分辨率 | 1V | 1V |
电压输出精度 | ±（1.0%设定+5V）（空载） | ±（1.0%设定+5V）（空载） |
电压测试精度 | ±（1.0%读数+5V） | ±（1.0%读数+5V） |
电压产生方式 | DDS信号源加AB类功放 | DDS信号源加AB类功放 |
电流测试范围 | AC | 电流范围 | 0.001mA～10mA | 0.001mA～20mA |
短路电流（瞬间） | >20mA（设定输出电压>500V） | >40mA（设定输出电压>500V） |
电流分辨率 | 0.001 mA | 0.001 mA |
电流精度 | ±（2.0%读数+5个字） | ±（2.0%读数+5个字） |
实际电流 | OFF,0.001mA-10mA | OFF,0.001mA-20mA |
DC | 电流范围 | 0.1uA～5.00mA | 0.1uA～10.00mA |
电流精度 | ±（2.0%读数+5个字） | ±（2.0%读数+5个字） |
放电功能 | 测试结束后自动放电 | 测试结束后自动放电 |
比较器 |
判别方式 | 窗口比较方式 I下 ON： 当I下< Ix < I上 ，PASS； 当Ix ≤ I下 或 Ix ≥ I上，FAIL；（条件I下 < I上） I下 OFF： 当Ix < I上，PASS；当Ix ≥ I上，FAIL； 绝缘电阻判别方式同上 |
电流上限设置I上 | AC | 0.001mA～10mA | 0.001mA～20mA |
DC | 0.1uA～5mA | 0.1uA～10mA |
电流下限设置I下 （LOWER OFF） | AC | 0.001mA～10mA | 0.001mA～20mA |
DC | 0.1uA～5mA | 0.1uA～10mA |
电阻上限设置 | OFF,0.1MΩ～10GΩ | OFF,0.1MΩ～10GΩ |
电阻下限设置 | 0.1MΩ～10GΩ | 0.1MΩ～10GΩ |
判别输出 | PASS/FAIL LCD及LED分别显示,声音报警 |
参数设定 |
电压上升时间 | 0.1s～999.9s |
电压跌落时间 | 0s～999.9s，（仅在耐电压PASS后） |
电压等待时间 | 0.3s～999.9s（仅直流耐电压，且满足上升时间+测试时间>等待时间） |
测试时间设定 | 0.1s～999.9s（在TIMER ON时） |
时间准确度 | ±（0.2%设定值±0.1s） |
测量功能 |
键盘锁 | 防止意外修改测试条件，或禁止测试条件被修改 |
底数清零功能 | 流过输出线之间的绝缘电阻和分布电容的电流可被清零 |
启动等待延迟 | 在开始测试时（按下了START），先输出高压启动信号，等待一定时间后开始高压输出 |
电流超量程判断 | 硬件快速判断绝缘崩溃，比电压采样更快捷安全，减少对产品的冲击损伤 |
ARC电弧侦测 | 采样电流的突变信号，判断回路潜在的隐患及大概的规模 |
地线电流检测 | 在意外触电或高压对外壳有漏电时，保护人身安全 |
报警音量调节 | 关、低、中、高 |
高压指示 | 窗口指示和LED灯指示 |
存储与接口 |
文件编程和存储 | 可编程100个测试文件，每个文件可以有20个测试项目 |
USB HOST接口 | 有（最大支持128G） |
开机参数保存 | 设定参数保存为默认参数，下次开机可以自动恢复 |

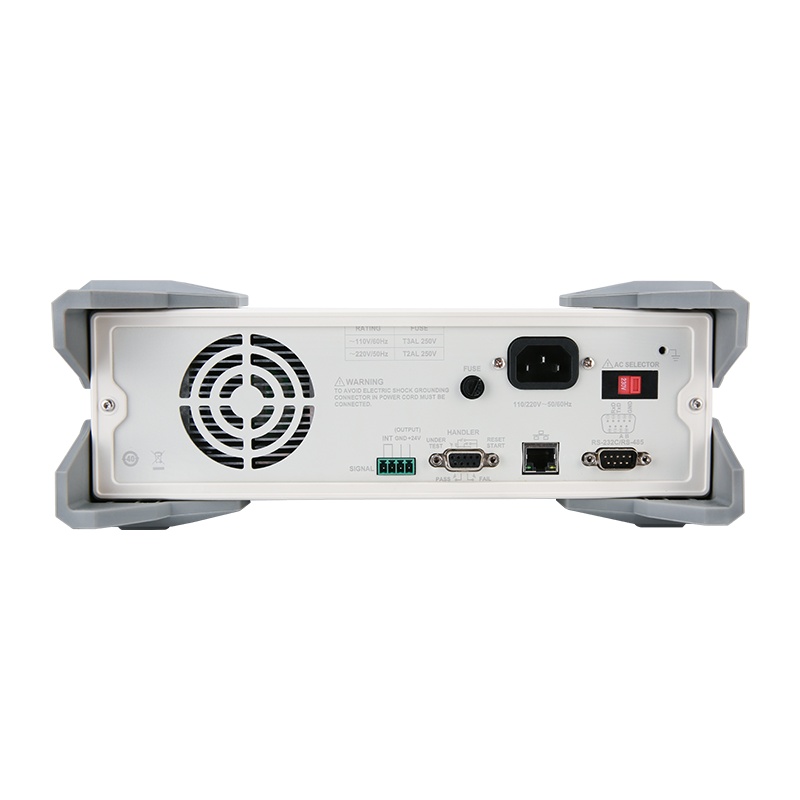

控制接口 | HANDLER，SINGAL |
通讯协议 | SCPI，Modbus RTU |
通讯接口 | RS232C，LAN，可选配RS485 |
