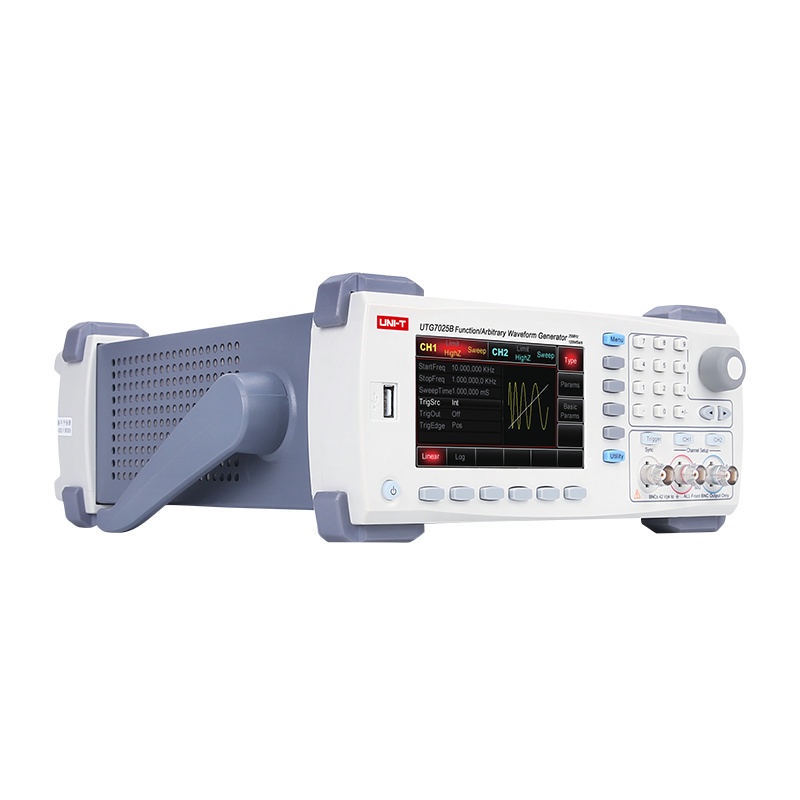

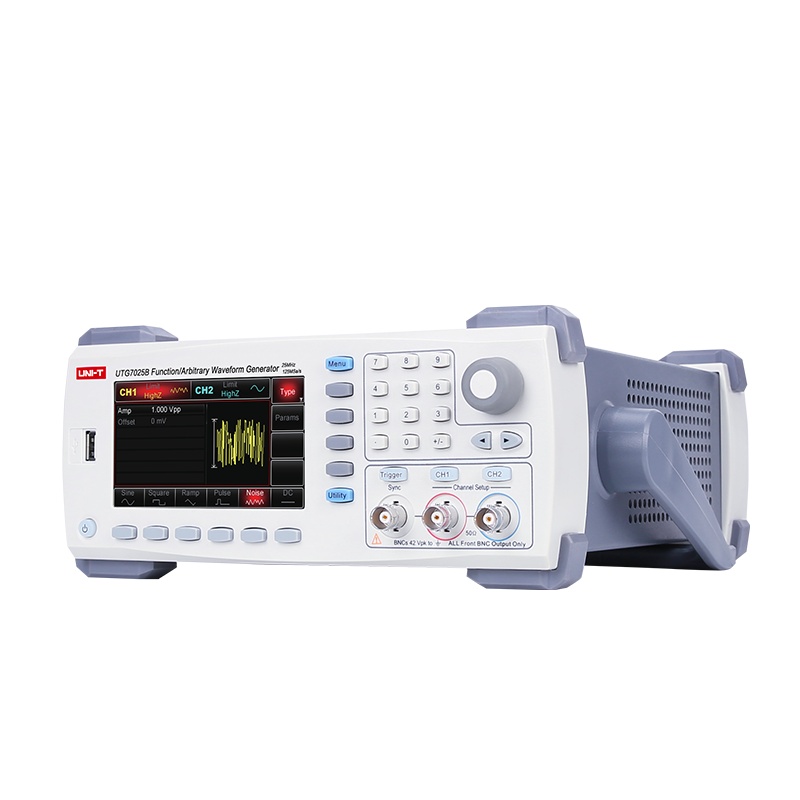

UTG7025B双通道函数/任意波形发生器，最大输出频率25MHz， 125MSa/s采样率，14bits垂直分辨率。等性能双通道独立输出，具备调制、扫频、Burst、等多种复杂波形的产生功能。标配USB Host、 USB Device接口，便捷高效的操作界面、优越的技术指标及人性化的图形显示。
型号 | UTG7025B |
通道数 | A/B两通道，且等性能 |
波形特性 | 具有7种标准波形，不低于200种内置任意波形 |
输出波形 | 正弦波、方波、斜波、脉冲波、噪声、直流DC、任意波形 |
LCD | 4.3”TFT LCD,WVGA(480×272) |
频率特性 |
正弦波 | 1μHz到25MHz |
方波 | 1μHz到5MHz |
脉冲波 | 500Hz到5MHz |
白噪声 | 25MHz带宽(-3dB)(典型值) |
分辨率 | 1μHz |
正弦频谱纯度 |
谐波失真 | 测试条件：输出功率0dBm |
DC～100kHz：-60dBc |
100kHz～1MHz：-50dBc |
1MHz～25MHz：-35dBc |
总谐波失真 | DC到20kHz：1Vpp<0.2% |
寄生信号(非谐波) | DC到1MHz：<-70dBc |
10MHz到60MHz：<-70dBc+6dB/octave |
相位噪声(10kHz偏移） | -115dBc/Hz |
方波信号特性 |
上升/下降时间 | ＜24ns |
过冲 | ＜2%(典型值) |
对称性(在50%占空比下) | 周期的1%+4ns |
抖动 | 1ns+周期的100ppm |
斜波 |
频率范围 | 1μHz～2MHz |
对称性 | 0%～100% |
脉冲信号特性 |
频率范围 | 500μHz～5MHz |
脉冲宽度 | 40ns～2000s |
可变边沿 | 24ns～2ms |
过冲 | ＜2% |
抖动 | 1ns+周期的100ppm |
任意波特性 |
频率范围 | 1μHz～5MHz |
最大任意波形长度 | 8kpts |
垂直分辨率 | 14bits |
采样率 | 125MS/s |
最小上升/下降时间典型值(1Vpp) | <35ns |
抖动(RMS) | 15ns+30ppm |
非易失存储 | 48个波形 |
输出特性 |
幅度 | 0～10MHz：1mVpp～11.5Vpp；10MHz～25MHz：1mVpp～5Vpp(50Ω) |
0～10MHz：2mVpp～23Vpp；10MHz～25MHz：2mVpp～10Vpp(高阻) |
精度(1kHz，＞200mVpp/50Ω) | ±(设置值的1%+2mVpp) |
幅度平坦度 | ＜100kHz：±0.1dB |
100kHz～25MHz：±0.2dB |
直流偏移 |
范围(峰值AC+DC) | ±5.75Vpp（50Ω） |
±11.5Vpp（高阻） |
偏移精度 | ±(|偏移设置的1%|+幅度的0.5%+5mV) |
波形输出 |
阻抗 | 50Ω典型值 |
绝缘 | 到地线最大42Vpk |
保护 | 短路保护，过载自动禁用波形输出 |
