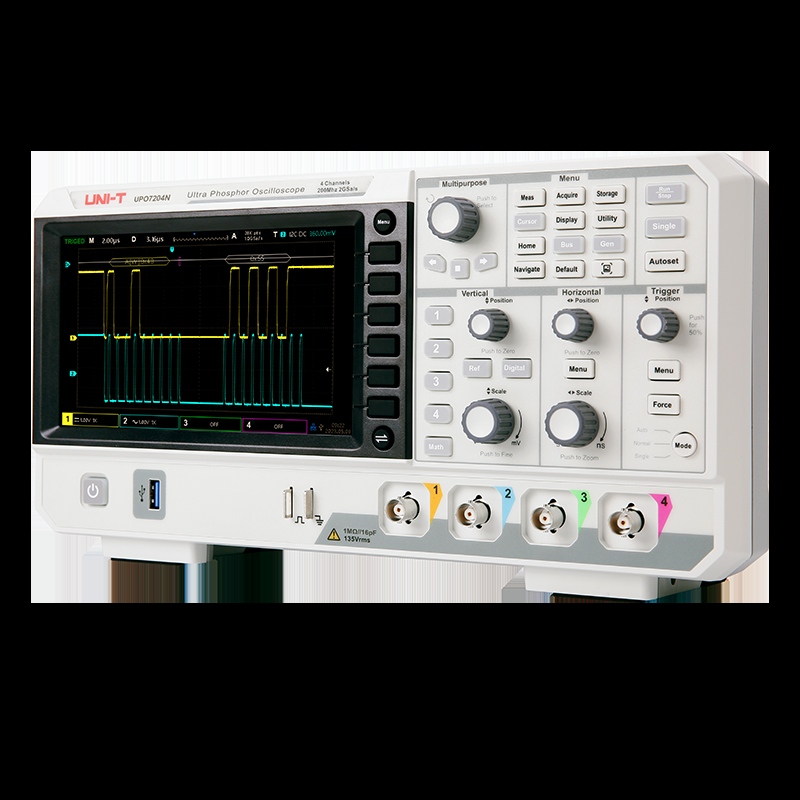

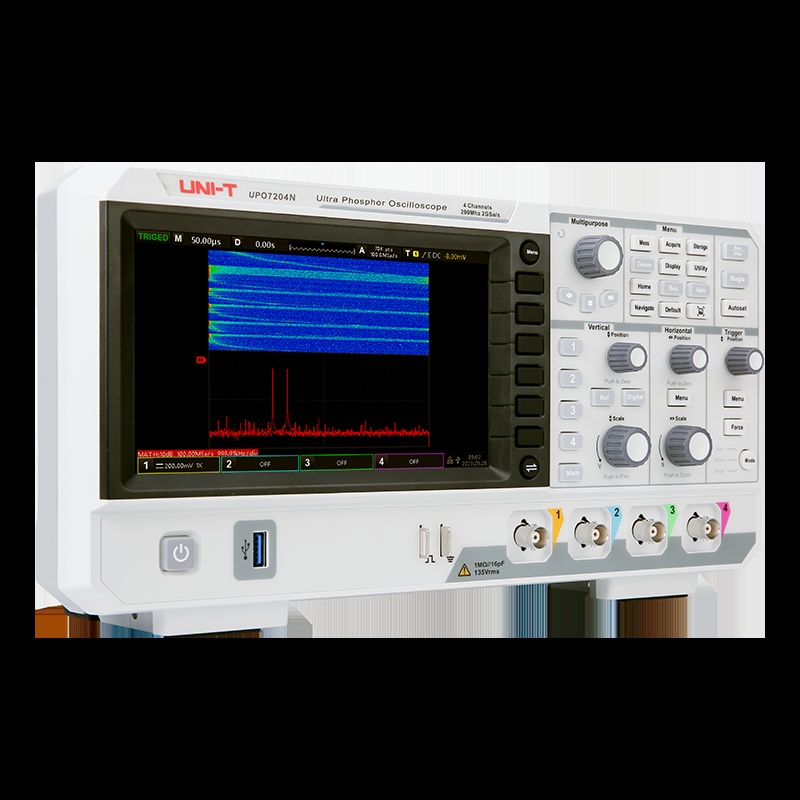

  • 数字示波器UPO7204N

  • 产品编号：16592
  • 产品名称：数字示波器
  • 产品型号：UPO7204N
  • 订货编号：
  • 市 场 价：¥6880.00
  • 促 销 价：
  • 状    态：
  • 产    地：深圳优利德
  • 简要参数：
    数字示波器，200MHz带宽, 4通道，2GS/s采样率，500000wfms/s波形更新率，56Mpts存储深度，7英寸LCD。
  • 人    气：66

浏览记录

产品介绍

UPO7204N数字示波器采用了UNI-T新创的数字三维技术，全新外观升级，可实现深存储，高波形捕获率，实时波形录制与回放，256级灰度显示等功能；该系列配置100MHz/200MHz 两个级别带宽，实时采样率高达2GSa/s，全系列标配4通道，标配最大存储深度56Mpts，Fast Acquire模式下最高可达500,000wfms/s，硬件实时波形不间断录制和波形分析功能最大达12万帧波形；支持独立的DVM模块，拥有丰富的触发和总线解码功能，并支持全内存硬件实时解码；广泛应用包括通信，半导体，计算机，集成电路设计，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域。

采样方式

实时采样

采集方式

采样、峰值、高分辨率、平均

实时采样率

2GSa/s(单通道)、1GSa/s(双通道)、500MSa/s(四通道)

平均值

次数:2、4、8、16、32、64、128、256、512、1024、2048、4096、8192

最大存储深度

56Mpts

通道数

4

输入耦合

直流、交流、接地

输入阻抗

（1MΩ±2%）||（16pF±2pF）

探头衰减系数

0.001×，0.01×，0.1×，1×、10×、100×、1000×、2000×、自定义

最大输入电压

135VRMS

带宽（～3dB）

UPO7104N:DC～100MHz
UPO7204N:DC～200MHz

单次带宽

UPO7104N:DC～100MHzUPO7204N:DC～200MHz

垂直分辨率

8位

垂直档位

500μV/div～50mV/div：±2V
100mV/div～500mV/div：±20V
1V/div～5V/div：±200V
10V/div～20V/div：±400V
显示垂直移位读数(div)

带宽限制

20MHz

低频响应（交流耦合，～3dB）

≤5Hz（在BNC上）

上升时间

UPO7104N：≤3.5ns
UPO7204N：≤1.8ns
（1mV/div、2mV/div上升时间典型值为2ns）

直流增益精确度

＜5mV:±3.0%满刻度/≥5mV:±2.0%满刻度

显示类型

7″TFT液晶屏

标准接口

USB Host、USB Device、LAN、E×T Trig、AU× Out(Trig Out、Pass/Fail、DVM)、RS232

尺寸(宽×高×深)

306mm×138mm×107mm

重量

2.45kg
