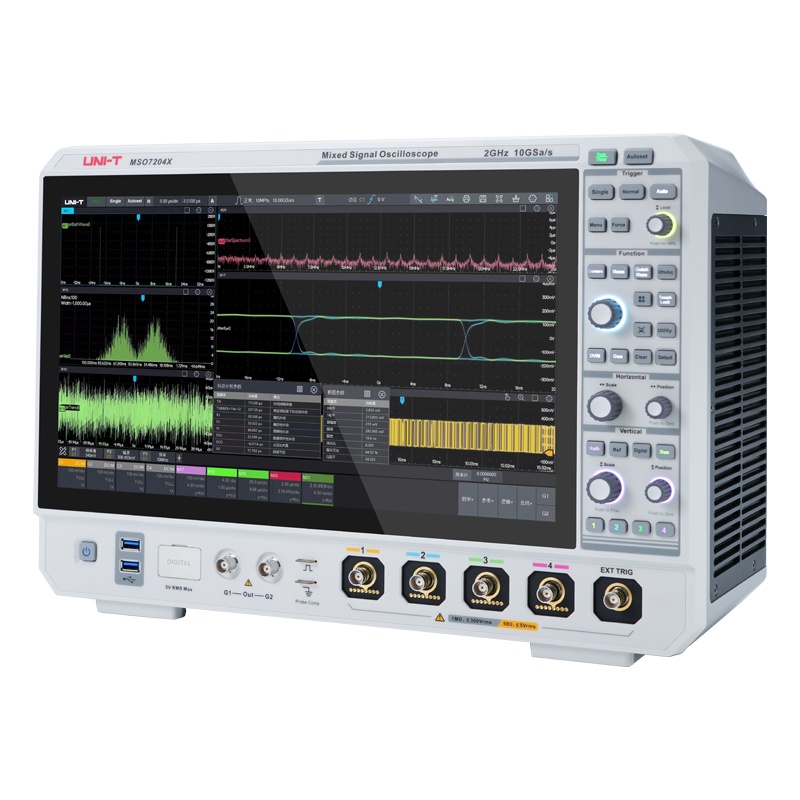

核心指标 | MSO7254X | MSO7204X | MSO7104X |
带宽（-3dB）@50Ω★1 | 2.5GHz | 2GHz | 1GHz |
带宽（-3dB）@1MΩ | 500MHz |
|
|
上升时间@50Ω（典型值） | 160ps | 175ps | 350ps |
模拟通道数 | 4+EXT |
|
|
数字通道数（选配） | 16（需选购MSO7000X-LA选件） |
|
模拟通道采样率★2 | 双通道：10GSa/s；全通道：5GSa/s | 10GSa/s（单通道）；5GSa/s（双通道）；2.5GSa/s（全通道） |
垂直分辨率 | 8位（HD12位） |
最大存储深度 | 1Gpts（单通道），500Mpts（双通道），250Mpts（四通道） |
最高波形捕获率★3 | ≥2,000,000wfms/s |
函数/任意波形发生器（选配） | 波形最高频率60MHz,采样率高达：625MSa/s，支持任意波形，提供任意波形编辑器支持调制、扫频 |
数字电压表 | 4位，DC、AC RMS、DC+AC RMS |
频率计 | 8位 |
串行协议分析 | 标配：RS～232/422/485/UART、SPI、I2C、CAN、LIN； 选配：CAN-FD、SENT、FleXRay、AudioBus（I2S\LJ\RJ\TDM）、MIL-STD-1553、ARINC429 |
测量 | 支持超过58种自动参数测量、参数快照；以及统计分析、直方图、趋势图和追踪图分析； |
数学运算 | 同时支持8个数学波形；增强型FFT、基本运算、滤波、高级公式编辑、Matlab 嵌入式编程运算和渲染（选配）、高级滤波设计器（选配）； |
分析工具 | 直方图、区域直方图、趋势图、追踪图 |
高级分析功能 | 电源分析（选配）、一致性分析（选配），抖动和眼图分析（选配）、极限模板测试、顺序模式、搜索和导航； |
接口 | USB Device，USB Host×4，LAN(10\100\1000Mb/s)，HDMI，AuXIn （触发同步输入、AWG外触发输入），Au×Out(触发同步输出、通过测试结果、AWG触发输出）、10MHzREF In\Out |
显示屏 | 15.6″FHD高清电容触摸屏（1920×1080）+手势触控 |
模拟通道 | MSO7254X | MSO7204X | MSO7104X |
通道数 | 4+EXT |
|
|
带宽限制@50Ω(典型值) | 1GHz，500MHz，20MHz |
| 500MHz，20MHz |
带宽限制@1MΩ(典型值) | 20MHz |
|
|
垂直输入灵敏度范围★4 | 1MΩ：1mV/div～10V/div |
|
|
50Ω：1mV/div～1V/div |
|
|
输入耦合 | AC，DC，GND |
|
|
输入阻抗 | 1MΩ±1%(15±3pF),50Ω± | 2% |
|
直流增益精确度★4 | 50Ω：±1.5%×输入信号幅度（≤5mV/div时±2.0%）±1%的满刻度（≤5mV/div：±1.5%的满刻度） 1MΩ：±1.2%×输入信号幅度（≤5mV/div时±1.5%）±1%的满刻度（≤5mV/div：±1.2%的满刻度） |
偏移范围 | 1MΩ：1mV/div～50mV/div:± 2V；100mV/div～500mV/div:± 20V；1V/div:±40V；2V/div～10V/div:±100V |
50Ω：1mV/div～100mV/div:±2V；200mV/div～1V/div:±5V |
直流偏移精确度 | ≤200mV/div(±0.1div±2mV±1.5%偏移量)>200mV/div(±0.1div±2mV±1.0%偏移量) |
探头衰减系数 | 1×，5×，10×，100×，自定义：0.001×-1000× |
|
最大输入电压 | 1MΩ：≤300Vrms，CATI；50Ω：≤5Vrms |
|
通道隔离度 | ≥500:1（DC-1GHz） |
|
|
★1:2.5G、2G带宽仅适用于单通道模式 |
★2:双通道模式：只打开C1和C2；或C3和C4 |
★3:最高波形捕获率适用于打开顺序模式，单通道模式设置 |
★4:1mV/div是2mV/div的数字放大。对于垂直精度的计算，1mV/div垂直灵敏度应按照2mV/div的满量程使用16mV计算 |
