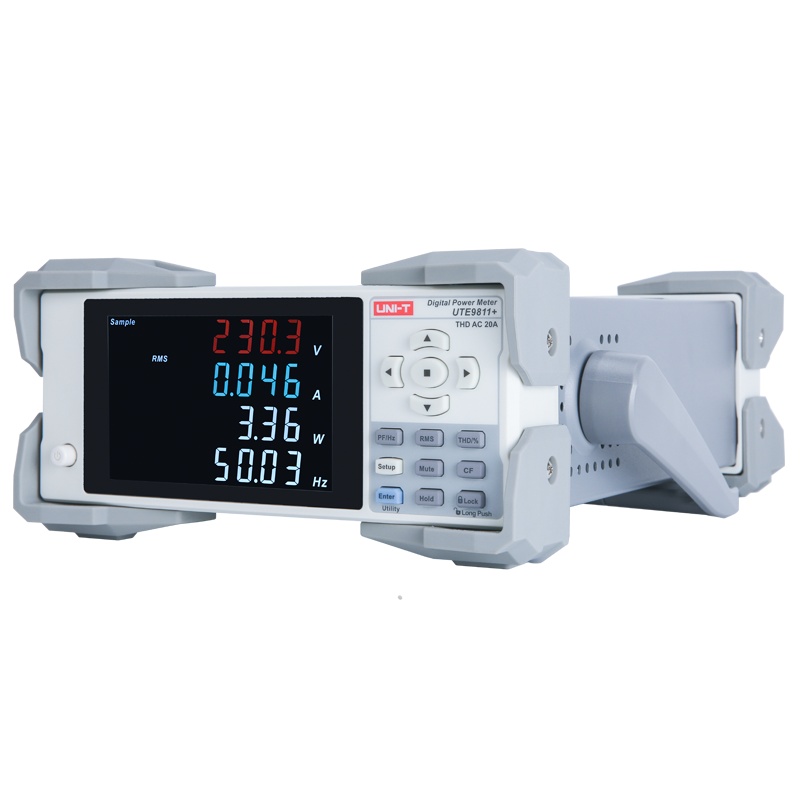

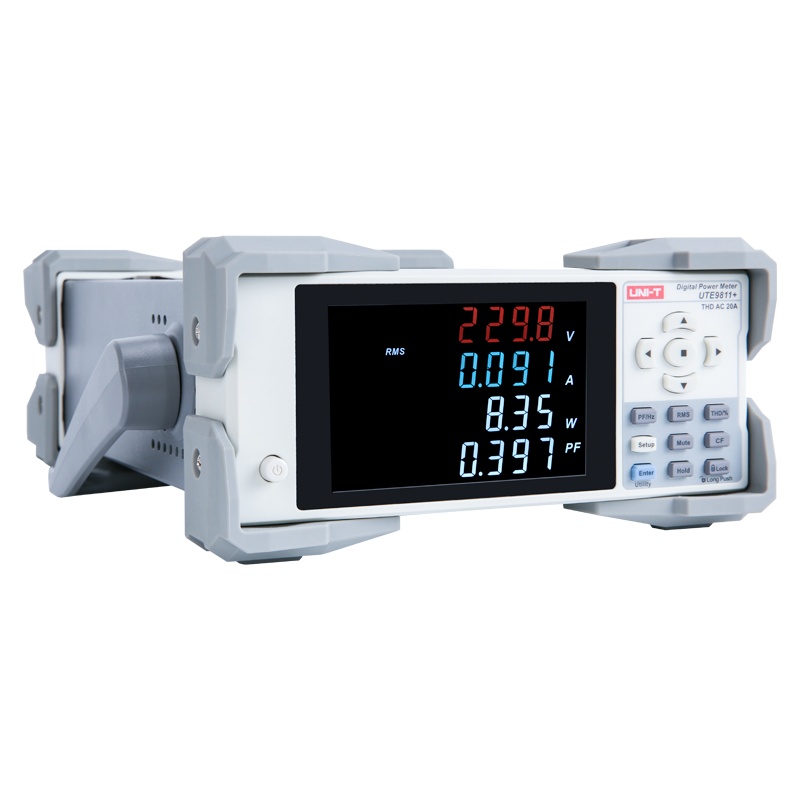

型号 | UTE9811+ |
显示 | VA断码屏,5位数，四个窗口 |
显示更新率 | 0.1S、0.25S、0.5S、1S、2S、5S |
测量对象 | V,A,W,PF/HZ/THD/CF |
测量方式 | AC |
电压测量范围 | 3.0V～600V |
电压量程 | 75V/150V/300V/600V |
电压精度 | 40Hz≤f≤70Hz：±(0.4%读数+0.1%量程+1字) |
电压分辨率 | 0.01V/0.1V |
电流测量范围 | 5.0mA～20.0A |
电流量程 | 200mA/1A/4A/20A |
电流精度 | 40Hz≤f≤70Hz：±(0.4%读数+0.1%量程+1字) |
电流分辨率 | 0.001A |
量程切换 | 自动 |
功率范围 | 1W～12kW |
功率精度 | 40Hz≤f≤70Hz：±(0.4%读数+0.1%量程+1字） |
功率分辨率 | 0.01W/0.1W/1W |
功率因素范围 | -1.000～1.000 |
功率因素精度 | ±(0.004+0.001×读数+1字) |
频率测量范围 | 40Hz～70Hz |
频率精度 | ±(0.1%读数+1字) |
自动量程切换 | 电压量程增大 | Urms超过测量量程约110%(CF<2) |
电压量程减少 | Urms低于下档量程约80%(CF<2) |
电流量程增大 | Irms超过测量量程约110%(CF<2) |
电流量程减少 | Irms低于下档量程约60%(CF<2) |
谐波分析次数 | 1～50次 |
谐波精度 | ±(0.3%量程+5%读数+1字） |
预热时间 | >30分钟 |
电流峰值 | 最高显示24A |
连续允许最大输入 | 电压700V，电流24A |
瞬时允许最大输入 | 1000V,40A(1分钟) |
输入阻抗 | 电压大约2MΩ，电流少于0.02Ω |
上下限定功能 | 功率和电流上下限4个设定： |
PHi(Power high), |
PLo(Power low), |
AHi(Current high), |
ALo(Current low) |
平均功能 | 有 |
接口 | RS232（DB9;2脚:TX、3脚:RX、5脚:GND） |
RS485(DB9;8脚:A,9脚:B) |
波特率 | 4800、9600、19.2K、38.4K、57.6K，115.2K，默认9600。遵循标准SCPI及Modbus通信协议。 |
显示保持 | 有 |
静音 | 有 |
按键锁 | 有 |
电源 | 输入电压：AC100V～240V频率50/60Hz |
精度环境 | 18℃～28℃，30%～75%RH(28℃<工作温度<18℃时需增加温度系 数：读数的0.05%/℃） |
存储环境 | -10℃～50℃，80%RH以下不凝结 |
工作海拔 | ≤2000米 |
一般特性 |
机身颜色 | 灰 |
机身重量 | 3.2kg |
机身尺寸 | 214mm×88mm×340mm |
标准配件 | 专用电源线×1；保修卡×1;RS232串口线×1; |
选配配件 | UTE-L10A10A国标三插头转香蕉头电源连接线×1 |
UTE-L16C16A连接线带鳄鱼夹×1 |
UTE-L16A16A国标三插头转香蕉头电源连接线×1 |
标准包装数量 | 2 |
标准包装尺寸 | 400mm×300m×325mm |
标准包装箱毛重 | 9kg |
