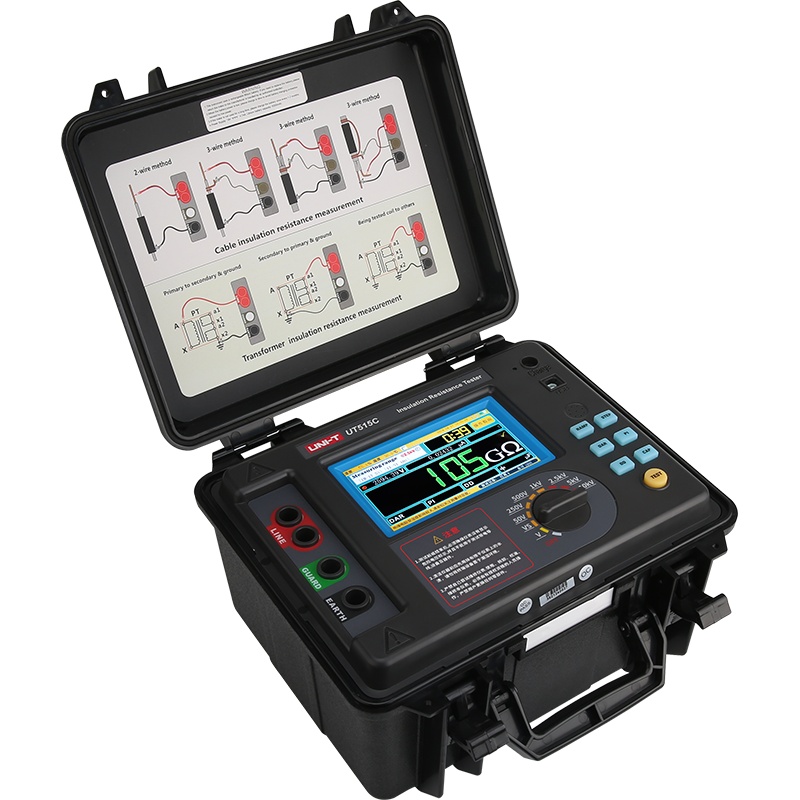

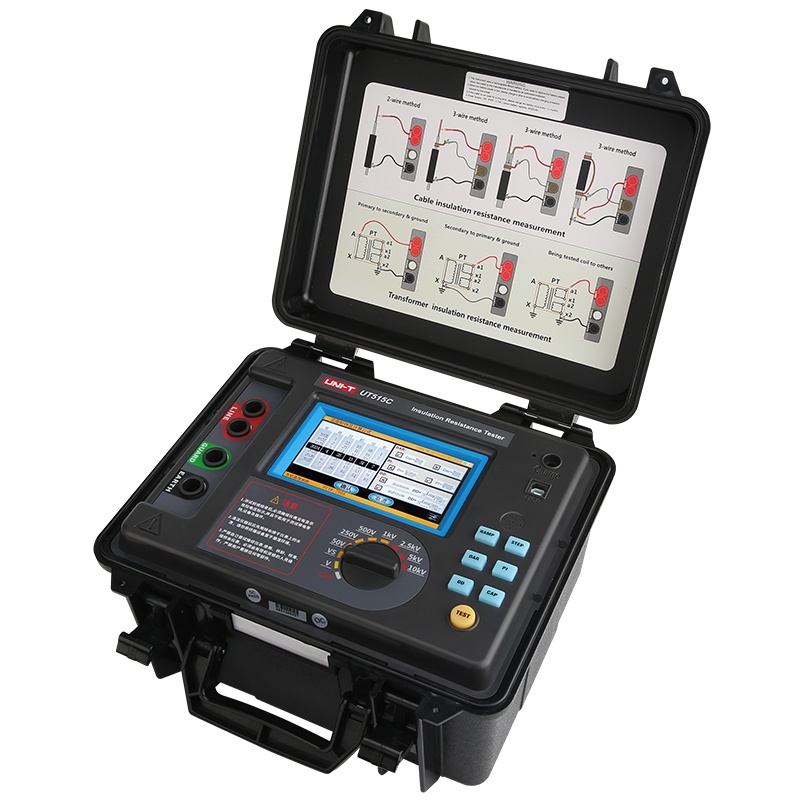

型号 | UT513E | UT515C |
输出电压 | 50V/250V/500V/1kV/2.5kV/5kV | 50V/250V/500V/1kV/2.5kV/5kV/10kV |
绝缘电阻量程 | 0.005MΩ～10.0TΩ | 0.005MΩ～20.0TΩ |
短路电流 | 7mA MAX | 7mA MAX |
输出电压 | 绝缘电阻测量范围 | 测量精度 | 绝缘电阻测量范围 | 测量精度 |
50V | 0.005MΩ～10.0GΩ | ±5%rdg±3dgt | 0.005MΩ～10.0GΩ | ±5%rdg±3dgt |
10.0GΩ～100GΩ | ±10%rdg±3dgt | 10.0GΩ～100GΩ | ±10%rdg±3dgt |
250V | 0.05MΩ～50.0GΩ | ±5%rdg±3dgt | 0.05MΩ～50.0GΩ | ±5%rdg±3dgt |
50.0GΩ～500GΩ | ±10%rdg±3dgt | 50.0GΩ～500GΩ | ±10%rdg±3dgt |
500V | 0.10MΩ～100GΩ | ±5%rdg±3dgt | 0.10MΩ～100GΩ | ±5%rdg±3dgt |
100GΩ～1.00TΩ | ±10%rdg±3dgt | 100GΩ～1.00TΩ | ±10%rdg±3dgt |
1kV | 0.50MΩ～200GΩ | ±5%rdg±3dgt | 0.50MΩ～200GΩ | ±5%rdg±3dgt |
200GΩ～2.00TΩ | ±10%rdg±3dgt | 200GΩ～2.00TΩ | ±10%rdg±3dgt |
2.5kV | 1.00MΩ～1.00TΩ | ±5%rdg±3dgt | 1.00MΩ～1.00TΩ | ±5%rdg±3dgt |
1.00TΩ～5.00TΩ | ±10%rdg±3dgt | 1.00TΩ～5.00TΩ | ±10%rdg±3dgt |
5kV | 2.00MΩ～2.00TΩ | ±5%rdg±3dgt | 2.00MΩ～2.00TΩ | ±5%rdg±3dgt |
2.00TΩ～10.0TΩ | ±10%rdg±3dgt | 2.00TΩ～10.0TΩ | ±10%rdg±3dgt |
10kV | * | * | 5.00MΩ～4.00TΩ | ±5%rdg±3dgt |
4.00TΩ～20.0TΩ | ±10%rdg±3dgt |
自设输出电压 | 40V～5kV | 40V～10kV |
仪表质量 | 约3356g (含电池) | 约3437g (含电池) |
功 能 | 绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）；步进测试（STEP）；斜坡测试（RAMP）；介质放电指数测试（DD）；电压测试（V）；电容测试（uF）。 |
电 源 | 可充电锂电池6400mAh 14.8V |
输出电压精度 | （5%～10%）±10V |
极化指数（PI） | 有 |
吸收比（DAR） | 有 |
步进（STEP） | 有 |
斜坡（RAMP） | 有 |
介质放电（DD） | 有 |
步进（STEP） | 有 |
电压测量 | 范围：DC:0V～1000V；精度±5%rdg±3V；范围：AC:0V～700V；精度±5%rdg±3V |
电容测量 | 范围：10nF～200uF；精度±10%rdg±10nF |
实时电流示数 | 显示测试电流值，电流显示范围：0.001nA～7.5mA |
实时电压示数 | 实时监测测试端子电压，非测试状态下电压大于36V时禁止测试，以保护仪表及操作人员安全。 |
测试计时器 | 自动记录测试时长，计时范围：0s～9999s |
测试时间 | 选择DAR、PI、DD测试选项后，在测得结果后立即停止测试；在自定义测试模式时，可自行设定测试时长；常规测试模式不限定测试时间，测试人员可手动终止测试。 |
自设测试时间 | 10秒～3600秒 |
存储功能 | 自动存储测试数据，可在本机显示、回放保存的测试记录。 |
USB通信 | 有，可通过USB线将测试记录转储到PC中。 |
蓝牙通信 | 有，可连接安卓手机或其他具有蓝牙通信功能的装置。 |
仪表尺寸 | 约280mm×260mm×160mm |
保护等级 | 合上盖子IP65，打开盖子IP40 |
