| 性能特点 简要介绍

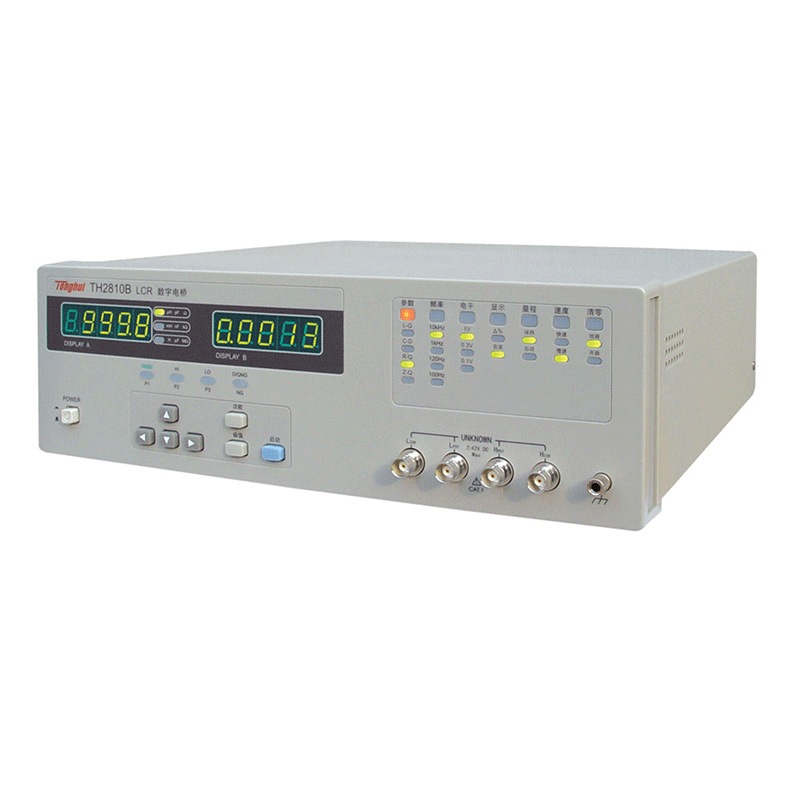

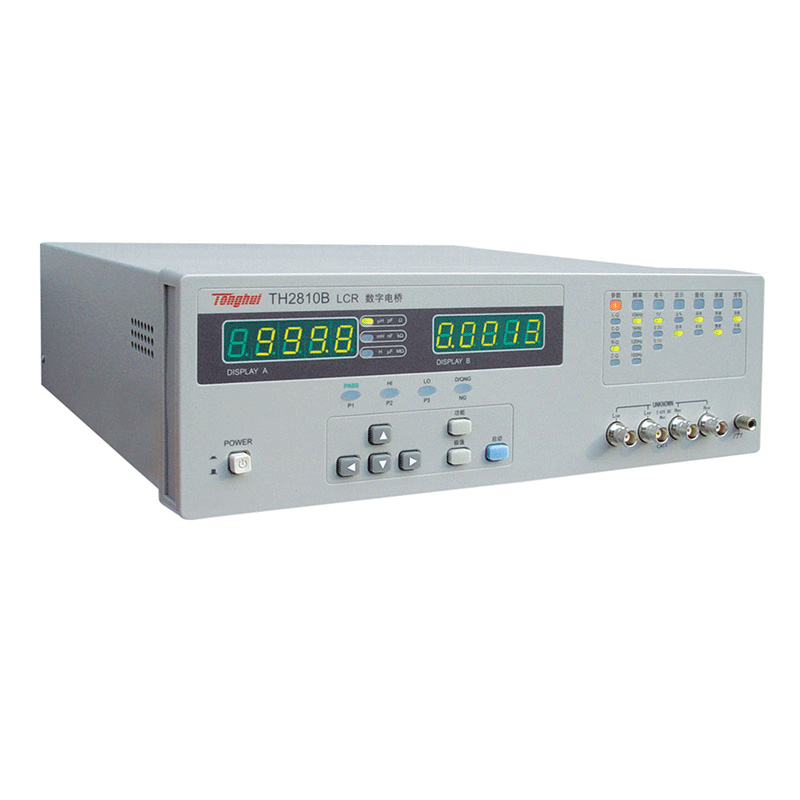

TH2810B型LCR数字电桥是一种测试速度快、精度高、测试范围宽的通用阻抗测量仪器。 四个测试频率点，最高至 10 kHz, 30 Ω 、100 Ω两种不同信号源输出阻抗可使仪器测量结果与众多LCR结果相一致，同时也能适应陶瓷电容器对测量电平的要求。可满足生产线质量保证、进货检验的测量要求。 技术参数
测试参数
L-Q, C-D, R-Q, Z-Q
测试频率
100 Hz, 120 Hz ,1 kHz,10 kHz
测试电频
0.1 Vrms ,0.3 Vrms ,1 Vrms
基本准确度
0.1%
显示范围
|Z|, R 0.0001 Ω — 99.999 MΩ
C 0.01 pF — 99999 μF
L 0.01 μH — 99999 H
Q 0.0001 — 9999
D 0.0001 — 9.999
Δ%: 0.01% – 9999%
测量速度（次/秒)
快速: 15, 慢速: 4.5
等效电路
串联，并联
量程方式
自动, 保持
触发方式
内部, 手动, 外部
清零功能
开路/短路扫频清零
测量端
5端
显示方式
直读，Δ%
显示位数
主、副：5位LED显示
输出阻抗
30 Ω, 100 Ω可选
比较器功能
四档分选，P1档讯响或者两档分选，合格讯响

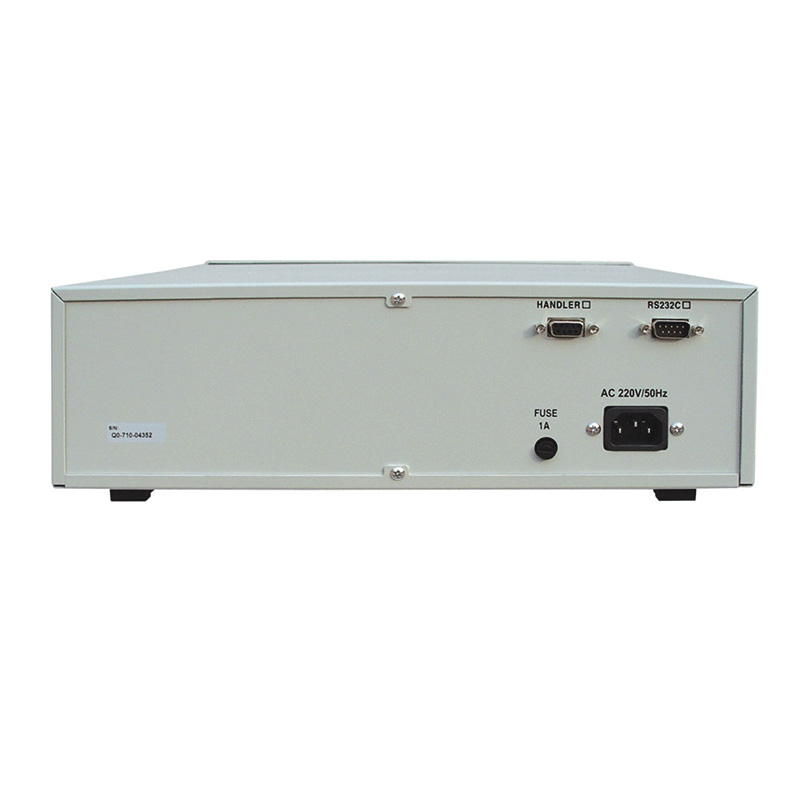

接口
RS-232C, HANDLER
工作温度, 湿度
0℃ — 40℃, ≤90% RH
电源要求
198 V — 242 V AC, 47.5 Hz — 52.5 Hz
功耗
≤20 VA
尺寸(W×H×D)
350 mm×110 mm×340 mm
重量
约3.5 kg |
