功能特点
A. 线性程控输出设计
TH6430系列多通道可编程线性源载一体电源均为线性程控输出设计，线性电源最大的优点是高精度、高稳定性、低纹波、低噪声，适用于需要稳定且纹波小的场合如测试工作台、集成系统等；也适用于老化等需要长时间工作的场合。
B. 多通道输出
TH6430系列多通道可编程线性源载一体电源支持3/4通道输出，通道1、通道2之间支持串联、并联输出，以增加电压或电流。
C. 源载一体，CH1和CH2支持负载模式
支持2路（CH1、CH2）负载输入，负载模式支持CC、CV、CR、CP操作模式，负载模式输入功率最大50W，负载模式同时支持OCP、OVP、OPP三种保护模式。
D. 序列功能
用户可自行编辑特定波形，每个测试序列支持100个步骤，循环次数为1-100或无限；
CH1、CH2支持序列功能，测试序列支持电源模式输出和负载模式输入。
自定义序列
支持列表模板，内置了正弦波、三角波、阶梯波、指数、对数等波形模板，具体变化参数、最大最小值、步数、周期、上下降方向等均可自定义。
列表模板
设置好的列表支持仪器内部存储和调用
E. 通道顺序输出功能
仪器支持多个通道顺序输出，可针对每个通道设置不同延时启动时间、延时关闭时间以及工作时间，可根据需要灵活设置上述时间以达到顺序输出目的。每个时间最小可设置0.1s
F. 输出记录功能
仪器支持将每个通道实际输出过程中的电压、电流数据实际记录至USB存储设备
G. 丰富的接口
仪器标配了比较齐全的接口，其中USB HOST接口支持USB-CDC和USB-TMC协议。
编程协议支持SCPI指令集。
H. 外部控制I/O口

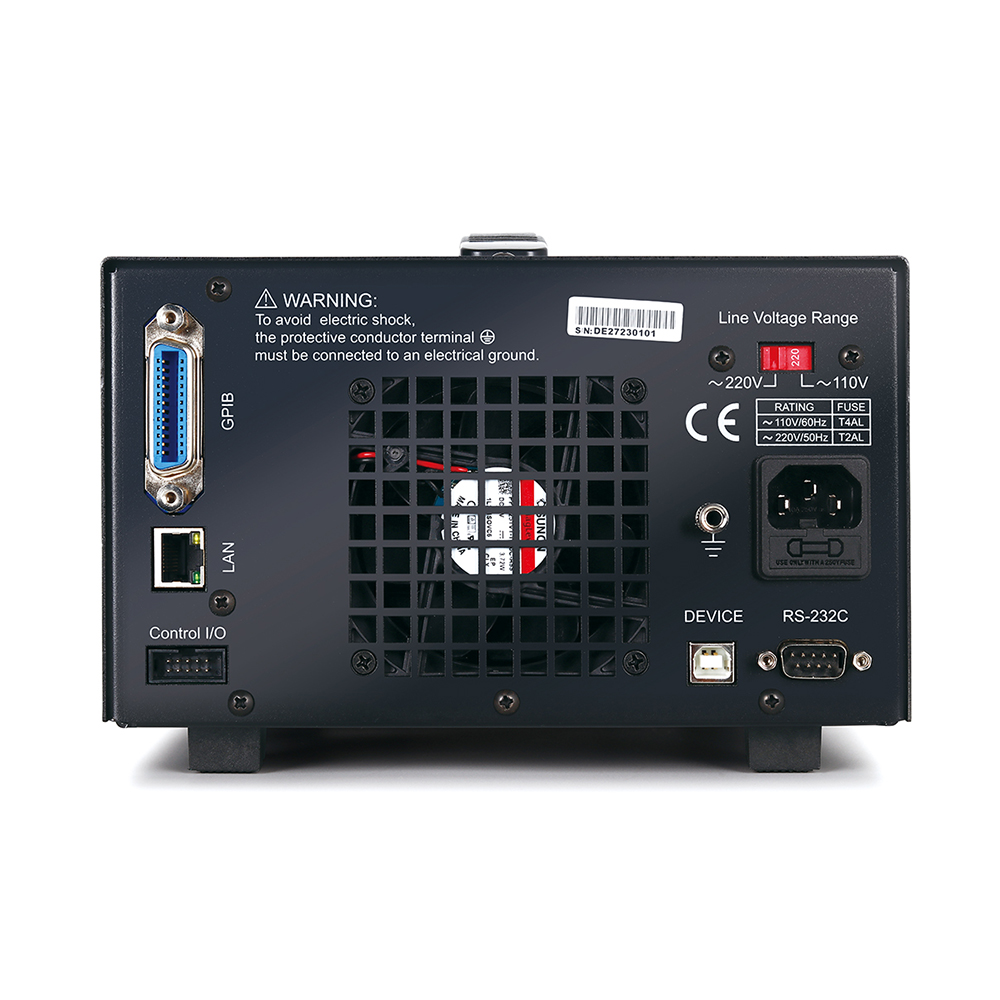

仪器后面板有5组独立I/O口
输入控制功能可根据外部信号控制仪器执行功能，信号输入方式、相应功能、通道、功能选择（CC、CV、CR、CP）等均可编程。
输出控制控制功能可根据设定通道的电压、电流或功率，达到条件时触发输出，输出信号方式可编程设定。
技术参数
型号 | TH6434 | TH6433 | TH6432 | TH6431 |
输出 | 4 | 3 | 2 | 1 |
电源模式 |
|
额定输出 (0℃-40℃) | 通道 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3（USB口） | CH1 | CH2 | CH1 |
电压 | 0-32V | 0-32V | 0-5V | 0-15V | 0-32V | 0-32V | 1.8V/2.5V/3.3V/5.0V | 0-32V | 0-32V | 0-32V |
电流 | 0-3A | 0-3A | 0-1A | 0-1A | 0-3A | 0-3A | 0-5A | 0-3A | 0-3A | 0-6A |
串联 | 电压 | 0-64V | ------ | 0-64V | ------ | 0-64V | ------ |
电流 | 0-3A | ------ | 0-3A | ------ | 0-3A | ------ |
并联 | 电压 | 0-32V | ------ | 0-32V | ------ | 0-32V | ------ |
电流 | 0-6A | ------ | 0-6A | ------ | 0-6A | ------ |
负载调整率 | 电压 | 0.006%+3mV | ------ | 0.006%+3mV |
|
电流 | 0.01%+3mA | ------ | 0.01%+3mA |
|
电源调整率 | 电压 | 0.006%+3mV | ------ | 0.006%+3mV |
|
电流 | 0.01%+3mA | ------ | 0.01%+3mA |
|
串联调整率 | 线性 | 0.01%+5mV | ------ | 0.01%+5mV |
|
负载 | 100mV | ------ | 100mV |
|
并联调整率 | 线性 | 0.01%+3mV | ------ | 0.01%+3mV |
|
负载 | 0.01%+3mV | ------ | 0.01%+3mV |
|
设定分辨率 | 电压 | 1mV | ------ | 1mV |
|
电流 | 0.1mA | ------ | 0.1mA |
|
回读分辨率 | 电压 | 0.1mV | ------ | 0.1mV |
|
电流 | 0.1mA | ------ | 0.1mA |
|
精度 (25℃±5℃) | 电压 | 0.03%+10mV | ------ | 0.03%+10mV |
|
电流 | 0.3%+10mA | ------ | 0.3%+10mA |
|
纹波和噪声 (20Hz-20MHz) | 电压 | 1mVrms | ------ | 1mVrms |
|
电流 | 2mArms | ------ | 2mArms |
|
恢复时间 | 50μs（50%-100% LOAD) 恢复到75mv以内的时间） |
|
负载模式 |
|
CC | 范围 | 0-3A | ------ | 0-3A | ------ | 0-3A | 0-3A |
分辨率 | 1mA | ------ | 1mA | ------ | 1mA | 1mA |
CV | 范围 | 1-32V | ------ | 1-32V | ------ | 1-32V | 1-32V |
分辨率 | 10mV | ------ | 10mV | ------ | 10mV | 10mV |
CR | 范围 | 1-1000Ω | ------ | 1-1000Ω | ------ | 1-1000Ω | 1-1000Ω |
分辨率 | 1Ω | ------ | 1Ω | ------ | 1Ω | 1Ω |
CW | 范围 | 0-50W | ------ | 0-50W | ------ | 0-50W | 0-100W |
分辨率 | 0.01W | ------ | 0.01W | ------ | 0.01W | 0.01W |
其他指标 |
|
序列（LIST）仅CH1和CH2 | 数量 | 100组 |
|
模板 | 正弦波、三角波、阶梯、指数、对数、自定义 |
|
循环 | 001-100/无限 |
|
延时输出 | 通道 | CH1、CH2、CH3、CH4 |
|
启动 | 0.1-100s，输出启动前延时 |
|
关闭 | 0.1-100s，输出关闭前延时 |
|
定时 | 0.1s~360000s输出工作时长 |
|
数据记录 | 通道 | CH1、CH2、CH3、CH4 |
|
间隔 | 0.1-100s |
|
组数 | 100-1000 |
|
方式 | 单次、连续 |
|
存储 | 内部 | 10组设置文件 |
|
外部 | 支持U盘，存储设置文件及记录数据 |
|
接口及协议 | 接口 | RS232C、USB HOST、USB DEVICE、LAN、GPIB、Control I/O |
|
协议 | SCPI |
|
工作环境 | 温度 | 0℃- 40℃ |
|
湿度 | ≤75%RH（工作），≤85%RH（储存） |
|
供电 | 电压 | 110/220V（±10%） |
|
|
|
|
|
|
|
外形尺寸（W*H*D | 215*125*290 |
|
重量 | 约8kg |
|
