  • 数据采集器TH2554

  • 产品编号：15720
  • 产品名称：数据采集器
  • 产品型号：TH2554
  • 订货编号：
  • 市 场 价：¥8600.00
  • 促 销 价：
  • 状    态：
  • 产    地：常州
  • 简要参数：
    模块式设计，5插槽主机，直流电压(DCV)测量精度：0.0035%，电阻测量精度：0.100%，7寸彩色电容式触摸屏，单机支持多达160通道，数据记录：高达1000次/秒读数速率，可缓存100,000个带时间戳的读数，支持DCV、DCI、ACV、ACI、2WR、4WR、周期、频率、温度，温度采集支持热电偶、热敏电阻和RTD，扫描速度，基础板卡：90通道/秒，快速板卡：300通道/秒。
  • 人    气：131

浏览记录

产品介绍

  • TH2554是一台高精度、高稳定、多路扫描的数据采集系统，提供高达1000次/秒的最快读数速率，0.0035%的直流电压基本精度以及0.0100%的基本电阻精度等一系列优良的性能。

    无论是研发阶段的产品性能测试，还是生产过程中的自动化测试，针对多测试点，多种信号测量等应用，模块化结构的TH2554系列数据采集/开关系统将精密的测量功能与灵活的信号连接功能相结合，可提供丰富的测试测量解决方案。



    测量参数

    范围

    最高精度%

    直流电压（DCV）

    0.1μV-300.000V

    0.0035

    直流电流（DCI）

    0.1nA-3A

    0.050

    直流电阻（DCR）

    10μΩ-100.0000MΩ

    0.0100

    交流电压（ACV）

    0.1μV-300.000V

    0.060

    交流电流（ACI）

    1nA-3A

    0.1

    频率

    3Hz-300kHz

    0.010

    二极管

    5V量程/1mA测试电流

    0.010

    连续性（导通）

    1kΩ量程/1mA测试电流

    0.010

    温度

    PT100 (DIN/ IEC   751)探头

    探头精度 + 0.05°C

    5 kΩ热敏电阻

    探头精度 + 0.10°C

    电容

    0.0001nF-10.000mF

    0.5



    A． 6 1/2 DMM万用表板卡

    支持万用表功能， 6 1/2位测量分辨率

    测量范围：

    · 直流电压0.1μV至300V

    · 交流电压0.1μV至300V

    · 直流电流10pA至3A

    · 交流电流1nA至3A

    · 两线及四线式的电阻测量0.01mΩ至120MΩ

    · 频率2Hz - 1MHz

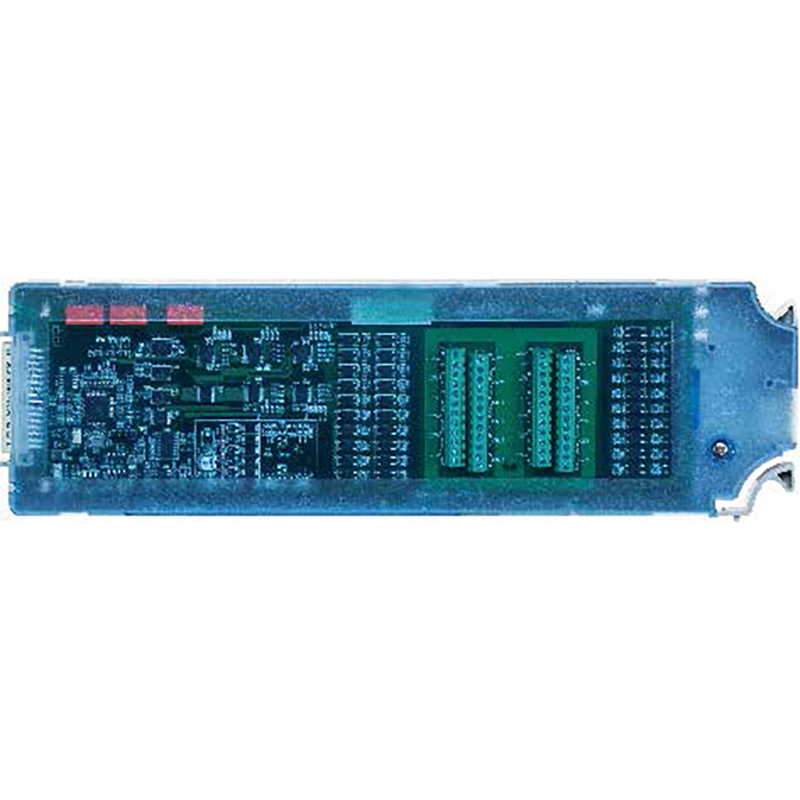

    B． 基础板卡

    1.     40通道（两线）/20通道（四线）输入，独立2通道电流输入

    2.     电压测试最大300V，电流测试最大1A

    3.     热电偶温度测试带CJC(冷端补偿)

    4.     测试端口带公共端口，可以1对多。

    5.     万用表插板所有功能都可以通过插板测试

    6.     扫描速度最快 90通道/秒

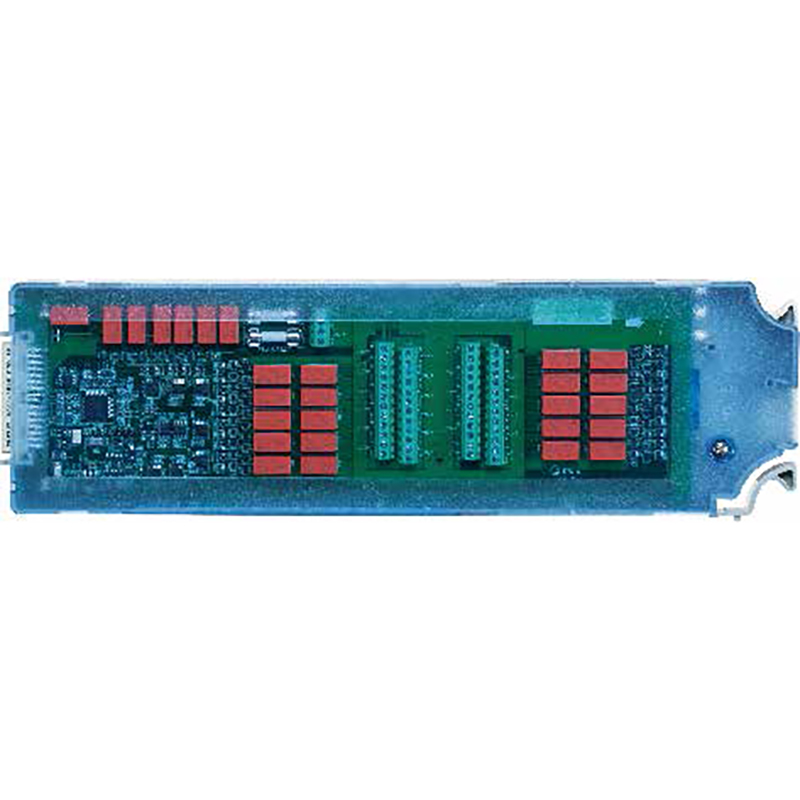

    C． 快速板卡

    1.     20通道固态差分复用器模块，四线电阻为10通道

    2.     电压测试最大60V，不测试电流

    3.     热电偶温度测试带CJC(冷端补偿)

    4.     测试端口带公共端口，可以1对多。

    5.     扫描速度最快 800通道/秒


  • 应用

  • n 工业

        电机、变压器、磁芯、等温升评估

        电阻烧结炉、新能源电池、充电桩、汽车电机、LED灯、芯片的温度测试。

    n 农业

        蔬菜大棚、水果大棚、种子冷藏库等温度监控

    n 化工

        反应炉、生产设备等温度监控

    n畜牧

        养殖大棚、圈舍、食物保存、海鲜仓库等温度监控

    n医药

        病房、检查室、药品保存间、精子库、救护车等温度监控

    n环境

        野外监控点、气象监控点等温度监控

    n交通

        交通指示牌、高速公路、冷藏运输、汽车电子等温度监控


  • 技术参数

  • 1.       直流电压

    量程

    24 小时

    TCAL ± 1°C

    90 天

    TCAL ± 5°C

    1 年

    TCAL ± 5°C

    2 年

    TCAL ± 5°C

    温度系数/°C

    100.0000 mV

    0.0030+ 0.0030

    0.0040 + 0.0035

    0.0050 + 0.0035

    0.0065 + 0.0035

    0.0005 + 0.0005

    1.000000V

    0.0020+ 0.0006

    0.0030 + 0.0007

    0.0040 + 0.0007

    0.0055 + 0.0007

    0.0005 + 0.0001

    10.00000V

    0.0015+ 0.0004

    0.0020 + 0.0005

    0.0035 + 0.0005

    0.0050 + 0.0005

    0.0005 + 0.0001

    100.0000V

    0.0020+ 0.0006

    0.0035 + 0.0006

    0.0045 + 0.0006

    0.0060 + 0.0006

    0.0005 + 0.0001

    300.000V

    0.0020+ 0.0006

    0.0035+ 0.0010

    0.0045+ 0.0010

    0.0060 + 0.0010

    0.0005 + 0.0001



    2.       直流电阻

    量程

    测试电流

    24 小时

    TCAL ± 1°C

    90 天

    TCAL ± 5°C

    1 年

    TCAL ± 5°C

    2 年

    TCAL ± 5°C

    温度系数/°C

    10Ω

    10mA

    0.0050+ 0.0030

    0.008+ 0.004

    0.010+ 0.004

    0.012+ 0.004

    0.0006 + 0.0005

    100 Ω

    1mA

    0.0030+ 0.0020

    0.008+ 0.003

    0.010+ 0.003

    0.012+ 0.003

    0.0006 + 0.0003

    1kΩ

    1mA

    0.0020+ 0.0005

    0.008+ 0.001

    0.010+ 0.001

    0.012+ 0.001

    0.0006 + 0.0001

    10kΩ

    100uA

    0.0020+ 0.0005

    0.008+ 0.001

    0.010+ 0.001

    0.012+ 0.001

    0.0006 + 0.0001

    100kΩ

    10uA

    0.0020+ 0.0005

    0.008+ 0.001

    0.010+ 0.001

    0.012+ 0.001

    0.0006 + 0.0001

    1MΩ

    5uA

    0.002 + 0.001

    0.008+ 0.001

    0.010+ 0.001

    0.012+ 0.001

    0.0030+ 0.0030

    10MΩ

    500nA

    0.015 + 0.001

    0.020+ 0.001

    0.040+ 0.001

    0.060+ 0.001

    0.0030+ 0.0030

    100MΩ

    500nA//10M

    0. 300+ 0.010

    0.800+ 0.010

    0.800+ 0.010

    0.800+ 0.010

    0.0030+ 0.0030



    3.       直流电流

    量程

    内阻压降

    24 小时

    TCAL ± 1°C

    90 天

    TCAL ± 5°C

    1 年

    TCAL ± 5°C

    2 年

    TCAL ± 5°C

    温度系数/°C

    100uA

    <0.11V

    0.010 + 0.020

    0.040 + 0.025

    0.050 + 0.025

    0.060 + 0.025

    0.0020+ 0.0030

    1mA

    <0.11V

    0.010 + 0.006

    0.030 + 0.006

    0.050 + 0.006

    0.060 + 0.006

    0.0020+ 0.0005

    10mA

    < 0.5 V

    0.010 + 0.020

    0.030 + 0.020

    0.050 + 0.020

    0.060 + 0.020

    0.0020+ 0.0020

    100mA

    < 0.5 V

    0.010 + 0.004

    0.030 + 0.005

    0.050 + 0.005

    0.060 + 0.005

    0.0020+ 0.0005

    1A

    < 0.7 V

    0.050 + 0.006

    0.080 + 0.010

    0.100 + 0.010

    0.120 + 0.006

    0.0050+ 0.0010

    3A

    < 2.0 V

    0.180 + 0.020

    0.200 + 0.020

    0.200 + 0.020

    0.230 + 0.020

    0.0050+ 0.0020

    10A

    < 0.5 V

    0.050 + 0.010

    0.120 + 0.010

    0.120 + 0.010

    0.150 + 0.010

    0.0050+ 0.0010



    4.       二极管测试

    功能

    测试电流

    24 小时

    TCAL ± 1°C

    90 天

    TCAL ± 5°C

    1 年

    TCAL ± 5°C

    2 年

    TCAL ± 5°C

    温度系数/°C

    5V

    1mA

    0.002 + 0.030

    0.008 + 0.030

    0.010+ 0.030

    0.012 + 0.030

    0.0010+ 0.0020

    5.       连续性（导通）测试

    功能

    测试电流

    24 小时

    TCAL ± 1°C

    90 天

    TCAL ± 5°C

    1 年

    TCAL ± 5°C

    2 年

    TCAL ± 5°C

    温度系数/°C

    1kΩ

    1mA

    0.002 + 0.030

    0.008 + 0.030

    0.010+ 0.030

    0.012 + 0.030

    0.0010+ 0.0020

    6.       温度测试

    温度

    PT100 (DIN/ IEC 751)

    探头精度 + 0.05°C

    5kΩ热敏电阻

    探头精度 + 0.10°C



     7.       交流电压测试

    频率/量程

    24 小时

    TCAL ± 1°C

    90 天

    TCAL ± 5°C

    1 年

    TCAL ± 5°C

    2 年

    TCAL ± 5°C

    温度系数/°C

    3-5 Hz

    1.00+0.02

    1.00+0.02

    1.00+0.03

    1.00+0.03

    0.100+0.003

    5-10 Hz

    0.35+0.02

    0.35+0.03

    0.35+0.03

    0.35+0.03

    0.035+0.003

    10 Hz-20 kHz

    0.04+0.02

    0.05+0.03

    0.06+0.03

    0.07+0.03

    0.005+0.003

    20-50 kHz

    0.10+0.04

    0.11+0.05

    0.12+0.05

    0.13+0.05

    0.011+0.005

    50-100 kHz

    0.55+0.08

    0.60+0.08

    0.60+0.08

    0.60+0.08

    0.060+0.008

    100-300 kHz

    4.00+0.50

    4.00+0.50

    4.00+0.50

    4.00+0.50

    0.200+0.020

    8.       交流电流测试

    频率/量程

    24 小时

    TCAL ± 1°C

    90 天

    TCAL ± 5°C

    1 年

    TCAL ± 5°C

    2 年

    TCAL ± 5°C

    温度系数/°C

    量程

    压降

    100μA

    <0.011V

    1mA

    < 0.11V

    10mA

    <0.05V

    100mA

    <0.5V

    3Hz- 5kHz

    0.10+0.04

    0.10+0.04

    0.10+0.04

    0.10+0.04

    0.015+0.006

    5kHz - 10kHz

    0.10+0.04

    0.10+0.04

    0.10+0.04

    0.10+0.04

    0.030+0.006

    1A量程

    <0.7V






    3Hz- 5kHz

    0.10+0.04

    0.10+0.04

    0.10+0.04

    0.10+0.04

    0.015+0.006

    5kHz - 10kHz

    0.10+0.04

    0.10+0.04

    0.10+0.04

    0.10+0.04

    0.030+0.006

    3A量程

    <2.0V






    3Hz- 5kHz

    0.23+0.04

    0.23+0.04

    0.23+0.04

    0.23+0.04

    0.015+0.006

    5kHz - 10kHz

    0.23+0.04

    0.23+0.04

    0.23+0.04

    0.23+0.04

    0.030+0.006

    10A量程

    <0.5V






    3Hz- 5kHz

    0.15+0.04

    0.15+0.04

    0.15+0.04

    0.15+0.04

    0.015+0.006

    5kHz - 10kHz

    0.15+0.04

    0.15+0.04

    0.15+0.04

    0.15+0.04

    0.030+0.006
