产品中心 > 安规检测仪器 > 多功能安规测试仪 > AC/DC/IR电气安全分析仪GPT-12003

  • AC/DC/IR电气安全分析仪GPT-12003

  • 产品编号：15217
  • 产品名称：AC/DC/IR电气安全分析仪
  • 产品型号：GPT-12003
  • 订货编号：
  • 市 场 价：¥22680.00
  • 促 销 价：
  • 状    态：
  • 产    地：固纬电子
  • 简要参数：
    AC/DC/IR电气安全分析仪，200VA交流测试容量，AC输出电压范围：0.050kV～5.000kV；分辨率：1V；电流测量范围：0.001mA～40.00mA；分辨率：1uA (1uA～9.999mA)/10uA(10.00mA～40.00mA)；最大额定负载：200VA；DC输出电压范围：0.050kV～6.000kV；分辨率：1V；电流测量范围：0.001mA～10.00mA；分辨率：0.1uA/0.1uA (0.1uA～999.9uA)/1uA(1uA～9.999mA)/10uA(10.00mA)；最大额定负载：50W；IR（绝缘电阻）输出电压：50V～1200V；分辨率：50V；电阻测量范围：0.1MΩ～50GΩ；7" LCD彩色显示屏；符合IEC 61010-2-034安全规范要求；True RMS电流量测；电容负载测试能力高达47μF；提供统计分析/扫描功能；上升/下降时间可调；测试数据U盘储存功能；提供后面板输出；过零启动操作；接口：RS-232C, USB, Signal I/O，选配：GPIB。
  • 人    气：1597

产品介绍

产品特点：



  • 200VA交流测试容量。

  • 符合IEC 61010-2-034安全规范要求。

  • 7" LCD彩色显示屏。

  • True RMS电流量测。

  • 电容负载测试能力高达47μF。

  • 提供统计分析/扫描功能。

  • 上升/下降时间可调。

  • 测试数据U盘储存功能。

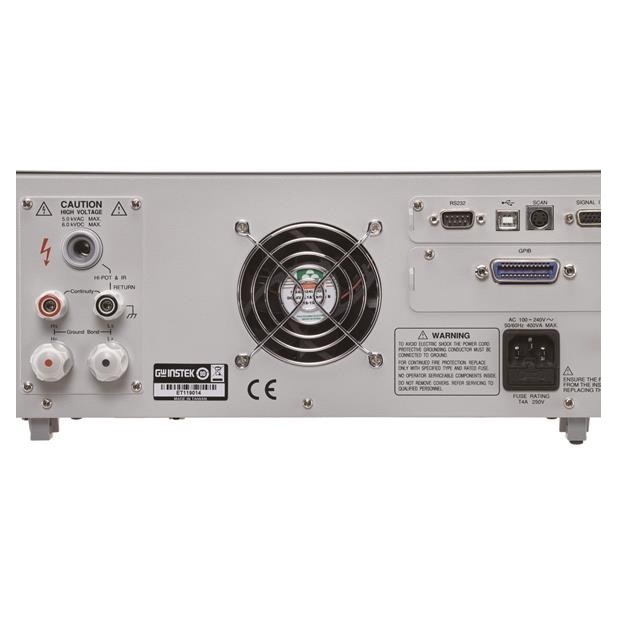

  • 提供后面板输出。

  • 过零启动操作。

  • 接口:RS-232C, USB host/device, Signal I/O, GPIB (选配)。







产品参数

型号

GPT-12003

主要功能

AC/DC/IR

后面板输出

√

容量

200VA

连续性

√

标准接口

USB/RS-232/I/O

显示

7” LCD

存储

手动模式100组；自动模式100组

电源

AC 100V~240V ±   10%, 50Hz/60Hz

尺寸& 重量

380(W) x   148(H) x454(D)mm /约 15kg



交流耐压测试

输出电压范围

0.050kV~   5.000kV

输出电压分辨率

1V

输出电压精度

± (1% of   setting +5V)  （空载）

最大额定负载(Table1)

200VA   (5kV/40mA)[GPT-12XXX]

最大额定电流

40mA[GPT-12XXX]

0.001mA~10mA(0.05k≤V≤0.5kV)

0.001mA~40mA(0.5kV＜V≤5kV)

输出电压波形

正弦波

频率

50 Hz / 60 Hz

电压变动率

± (1%   +5V)[Maximum rated load--no load]

电压表精度

± (1% of   reading+ 5 V)

电流测量范围

0.001mA~40.00mA   [GPT-12XXX]

电流分辨率

1uA   (1uA~9.999mA)

10uA(10.00mA~40.00mA)

电流测量精度

± (1.5% of   reading+30uA)

判断精度

± (3% of   setting+30uA)

上/下限判定功能

Yes

ARC 侦测

Yes

上升时间控制功能

Yes

RAMP TIME (上升时间)

0.1~999.9S

下降时间控制功能

Yes

RAMP DOWN 时间

0.0~999.9S

TIMER (测试时间)²

OFF,   0.3S~999.9S

GND

ON/OFF

WAIT TIME（等待时间）

0.0~999.9S

1, 达到50V/10mA的设定电压至少需要0.3秒。
  2, 只有当上电流设置在30毫安以下时，定时器才能关闭。



直流耐压测试（适用于GPT-12002/12003/12004)

输出电压范围

0.050kV~   6.000kV¹

输出电压分辨率

1V

输出电压精度

±(1% of   setting +5V) With no load

最大额定负载

50W(5kV/10mA)   [GPT-12xxx]

最大额定电流

10mA   [GPT-12XXX]

0.001mA~2mA(0.05kV£V£0.5kV)

0.001mA~10mA(0.5kV<V£6kV)

电压表精度

± (1% of   reading+ 5 V)

电压分辨率

± (1%   +5V)[Maximum rated load ->no load]

电流测量范围

0.001mA-10.00mA

电流测量分辨率

0.1uA

0.1uA   (0.1uA~999.9uA)

1uA(1uA~9.999mA)

10uA(10.00mA)

电流测量精度

±(1.5% of   reading+3uA) when I<1mA

±(1.5% of   reading+30uA) when I≥1mA

判断精度

± (3% of   setting+30uA)

上/下限判定功能

Yes

ARC 侦测

Yes

上升时间控制功能

Yes

RAMP TIME (上升时间)

0.1~999.9S

下降时间控制功能

Yes

RAMP DOWN 时间

0.0~999.9S

TIMER (测试时间)

OFF,   0.3S~999.9S

GND

ON/OFF

等待时间

0.0~999.9S

最大电容负载直流模式

1uF

¹ 达到50V/2mA的设定电压至少需要0.3秒。

绝缘电阻测试（适用于12003/12004)

输出电压

50V-1200V

输出电压分辨率

50V

输出电压精度

±(1% of   setting +5V) with no load

电阻测量范围

0.1MΩ~50GΩ

测试电压  / 测量范围  /  测量精度

50V≤V≤450V





0.1MΩ~1MΩ

5% of reading   + 3 count

1MΩ~50MΩ

5% of reading   + 1 count

51MΩ~2GΩ

10% of reading   + 1 count

500V≤V≤1200V







0.1MΩ~1MΩ

5% of reading   + 3 count

1MΩ~500MΩ

5% of reading   + 1 count

501MΩ~9.999GΩ

10% of reading   + 1 count

10G~50GΩ

20% of reading   + 1 count¹

测试电压

Display Range

50V≤V≤100V

000.1MΩ~10.00GΩ

150V≤V≤450V

000.1MΩ~20.00GΩ

500V≤V≤1200V

000.1MΩ~50.00GΩ

电压调节

± (1% +5V)   [Maximum rated load ->no load

电压表精度

±(1% of   reading +5V)

短路电流

10mA max.

输出阻抗

2kΩ

上/下限判定功能

Yes

上升时间控制功能

Yes

RAMP UP (上升时间)

0.1~999.9S

下降时间控制功能

Yes

RAMP DOWN(下降时间)

0.0~999.9S

等待时间

0.0~999.9S

TIMER (测试时间)

0.3S~999.9S2

GND

ON/OFF

注意：当绝缘电阻接地模式打开时，需要执行GND OFFSET动作。

1当绝缘电阻接地方式为ON时，可以保证最大30Gohm。

2当绝缘电阻接地模式打开时，测试时间从0.5秒开始。
