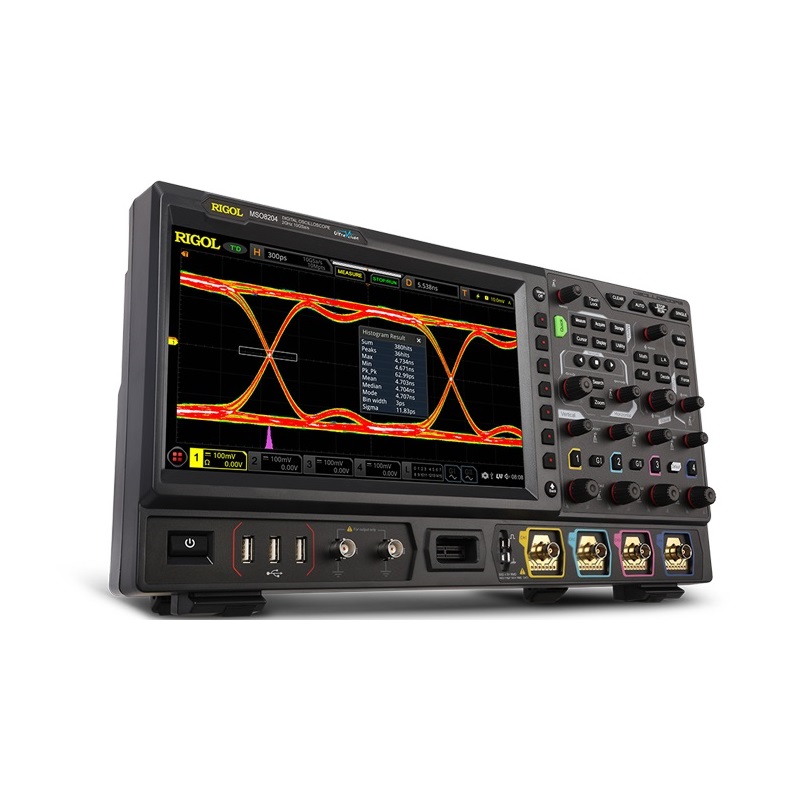

  • 数字示波器MSO8204

  • 产品编号：15196
  • 产品名称：数字示波器
  • 产品型号：MSO8204
  • 订货编号：
  • 市 场 价：¥128800.00
  • 促 销 价：
  • 状    态：
  • 产    地：普源精电
  • 简要参数：
    数字示波器，2 GHz，单通道和半通道模式）；4个模拟通道，1个EXT通道，标配16个数字通道（需选购探头）；实时采样率最高达10 GSa/s； 最高存储深度达500 Mpts（标配）；波形捕获率高于650,000个波形每秒；多达45万帧的硬件实时波形不间断录制和回放功能；集7种独立仪器于一身，包括：示波器、16通道逻辑分析仪、频谱分析仪、 任意波发生器（选件）、数字电压表、6位频率计和累加器、协议分析仪（选件）；多达41种波形参数自动测量，更提供全内存硬件测量功能；多种数学运算，内置增强FFT分析和峰值搜索功能；标配波形直方图分析；独立的搜索、导航按键和事件列表；实时眼图和抖动分析软件（选件）；内置高级的电源分析软件（选件）；用户可定义的Quick一键快捷操作；10.1”多点触控电容屏，256级波形灰度显示，带彩色余辉；丰富的接口：USB Host & Device、LAN(LXI)、HDMI、TRIG OUT、USB-GPIB；支持Web Control远程命令控制；独有的在线版本升级功能；精巧便携的工业设计，快捷的操作控制。
  • 人    气：1569

产品介绍

基础性能

型号

MSO8204

MSO8064

MSO8104

模拟带宽

2GHz

600MHz

1GHz

模拟通道数

4

4

4

最高实时采样率

10GSa/s

10GSa/s

10GSa/s

最大存储深度

500Mpts

500Mpts

500Mpts

最高波形捕获率

600,000wfms/s

600,000wfms/s

600,000wfms/s

数字通道

16（探头选配）

16（探头选配）

16（探头选配）

仪器功能

内置信号源

2CH（选配）

2CH（选配）

2CH（选配）

垂直分辨率

8bits(高分辨率12bits)

8bits(高分辨率12bits)

8bits(高分辨率12bits)

垂直档位

1MΩ1mV/div～10V/div50Ω1mV/div～1V/div

1MΩ 1mV/div～10V/div50Ω 1mV/div～1V/div

1MΩ 1mV/div～10V/div50Ω 1mV/div～1V/div"

显示

10.1″电容触摸屏

10.1″电容触摸屏

10.1″电容触摸屏

总线解码

RS232/UART,I2C,SPI,CAN,LIN,FlexRay,I2S,MILSTD-1553

RS232/UART,I2C,SPI,CANLIN,FlexRay,I2S,MILSTD-1553

RS232/UART,I2C,SPI,CANLIN,FlexRay,I2S,MILSTD-1553

区域触发

支持

支持

支持

直方图

支持

支持

支持

波形录制/顺序模式

45万帧（标配）

45万帧（标配）

45万帧（标配）

其他配置

色温显示

支持

支持

支持

测量精度

全内存

全内存

全内存

时基模式种类

X-Y;Y-T;ROLL；ZOOM

X-Y;Y-T;ROLL；ZOOM

X-Y;Y-T;ROLL；ZOOM

FFT运算点数

1Mpts

1Mpts

1Mpts

支持Webcontrol

支持

支持

支持

眼图分析

支持

支持

支持

抖动分析

支持

支持

支持

通信接口

标配：USB、LAN、HDMI选配：USB-GPIB

标配：USB、LAN、HDMI选配：USB-GPIB

标配：USB、LAN、HDMI选配：USB-GPIB

标配探头

Ÿ每通道一根500MHz无源高阻探头Ÿ1.5GHz低阻探头×2(1GHz和2GHz型号)

Ÿ每通道一根500MHz无源高阻探头Ÿ1.5GHz低阻探头×2(1GHz和2GHz型号)

Ÿ每通道一根500MHz无源高阻探头Ÿ1.5GHz低阻探头×2(1GHz和2GHz型号)
