产品中心 > 电磁兼容仪器 > 电磁干扰测试仪(EMI) > EMI接收机ER3600

  • EMI接收机ER3600

  • 产品编号：15190
  • 产品名称：EMI接收机
  • 产品型号：ER3600
  • 订货编号：
  • 市 场 价：¥89800.00
  • 促 销 价：
  • 状    态：
  • 产    地：安徽
  • 简要参数：
    EMI接收机，频率范围：1kHz～3.6GHz；幅度测量不确定度：±2.0dB；检波器：正峰、负峰、准峰、平均、RMS；扫描时间：100us～100s；频谱频率范围：1kHz～3.6GHz；跟踪源频率范围：100kHz～1.5GHz；符合CISPR16-1标准，包含CISPR-AVG、CISPR-RMS、QPK检波器；双系统模式：EMI测量接收机与频谱分析仪二合一；内置网络测量（跟踪源）；可配置EMC测量分析软件搭建测试系统，快速生成标准测量报告。
  • 人    气：1528

产品介绍

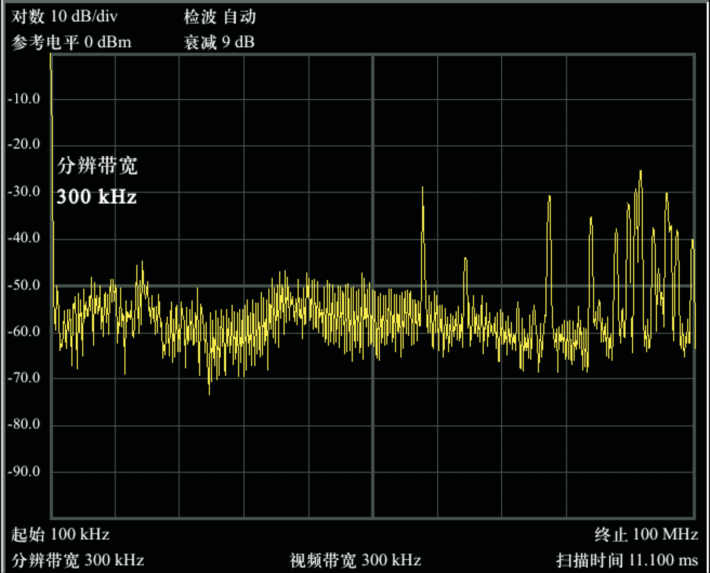

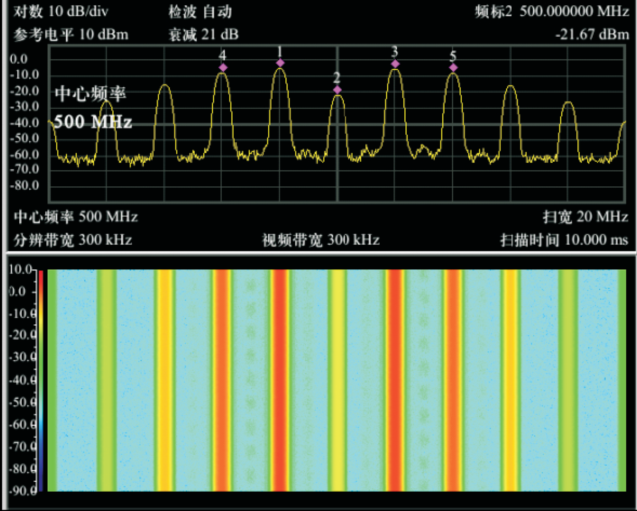

频谱分析模式

频率范围

ER300

1kHz～300MHz

ER2000

1kHz～2GHz

ER3600

1kHz～3.6GHz

读数精度

±(频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/(扫描点-1)]+1Hz)

内部基准(10MHz)

老化率

1ppm/年

温漂

＜0.5ppm(15℃～35℃)

单边带相位噪声(f=500MHz)

频偏30kHz

-90dBc/Hz

频偏1MHz

-110dBc/Hz

幅度

最大输入电平

平均连续功率

+36dBm

最大直流输入电压

50Vdc

显示平均噪声电平

通道

频率

前放关

前放开

变频通道

100kHz～1MHz

≤-100dBm-30*(f/100kHz)dB

≤-120dBm-30*(f/100kHz)dB

1MHz～10MHz

≤-130dBm

≤-150dBm

10MHz～1GHz

≤-135dBm

≤-155dBm

1GHz～3.6GHz

≤-140dBm

≤-148dBm

低频通道

5kHz～10kHz


≤-110dBm

10kHz～10MHz


≤-125dBm

幅度测量不确定度(20℃～30℃)

综合幅度精度(90%)

±1.8dB

分辨率带宽(-3dB)

分辨率带宽范围

1Hz～3MHz，连续步进

分辨率带宽转换不确定度

1Hz≤RBW≤500kHz

±0.6dB

RBW＞500kHz

±1.0dB

分辨率带宽精度

＜10%

衰减器

衰减器范围

0～39dB，3dB步进

衰减器不确定度

±1.0dB

剩余响应

≤-96dBm

频率响应

5kHz～200kHz

±1.8dB

200kHz～3.6GHz

±1.5dB

检波器

自动、常态、正峰、负峰、取样

扫描时间

变频通道

Span=0

1ms～3000s

Span>0

3ms～3000s

输入端口驻波比

50MHz～1GHz

≤2.0

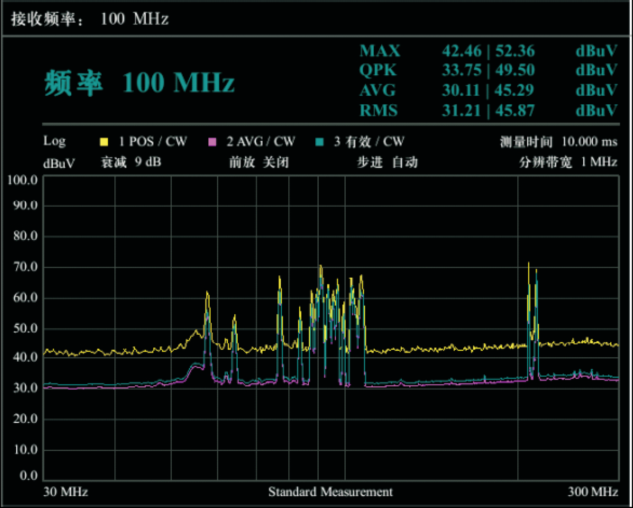

EMI接收模式

频率范围

ER300

1kHz～300MHz

ER2000

1kHz～2GHz

ER3600

1kHz～3.6GHz

读数精度

±(频标读数×频率基准精度+末位显示单位的一半)

幅度测量不确定度(20℃～30℃)

综合幅度精度(90%)

±2.0dB

分辨率带宽(-6dB)

分辨率带宽范围

200Hz/9kHz/120kHz/1MHz

分辨率带宽精度

＜10%

检波器

正峰、负峰、准峰、平均、RMS

扫描时间

100us～100s

扫描点数

101～1001

迹线数量

3个(并行检波)

频段列表

10个

频率响应

±2.0dB

跟踪源

频率范围

10kHz～1.5GHz

输出功率

-30dBm～0dBm

输出平坦度

±3dB

通用参数

显示器

8.4″真彩TFT-LCD

分辨率

800×600

通信接口

LAN、USB

工作温度

0℃～40℃

存储温度

-30℃～+70℃

重量

7.5kg

尺寸(长×宽×高)

400mm×280mm×190mm

配置

描述

订货号

主机

EMI接收机(1kHz～300MHz)

ER300

EMI接收机(1kHz～2GHz)

ER2000

EMI接收机(1kHz～3.6GHz)

ER3600

标配

CD光盘(用户手册、编程手册)


电源线(220VAC)


N/SMA-JK接头


双SMA电缆(80cm)


内置跟踪源(10kHz～1.5GHz)


选配

隔离变压器

GBK3kVA

调压仪

CHV400

人工电源网络

LISN016/050/100

耦合去耦网络

CDN016

脉冲限幅器

PLA030

射频开关

RFS003

EMC测试软件

BL.EMC.ETR
