产品中心 > 逻辑分析仪 > PC逻辑分析仪 > 逻辑分析仪LA1016pro

  • 逻辑分析仪LA1016pro

  • 产品编号：11581
  • 产品名称：逻辑分析仪
  • 产品型号：LA1016pro
  • 订货编号：
  • 市 场 价：¥500.00
  • 促 销 价：
  • 状    态：
  • 产    地：广州致远
  • 简要参数：

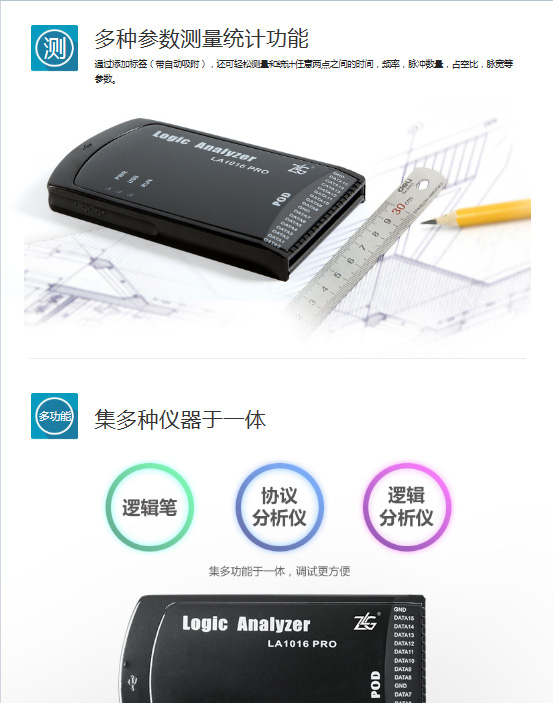

    16通道，采样频率100MHz，带宽30MHz，总存储容量512kbits（每通道存储容量最大32kbits，支持数据压缩存储），最大输入电压+5V，集逻辑分析仪、协议分析仪、逻辑笔等多种测量开发仪器于一身，支持SPI、I2C、UART、CF卡等20余种总线协议分析。
  • 人    气：1702

相关推送

产品介绍

LA1016 系列高性能型逻辑分析仪

LA1016 PRO/StartKit是一款性价比极高的逻辑分析仪，适用于各种数字电路的开发、测量、分析和调试工作，是电子研发、电子测量工程师、高校师生的科研开发和教学的得力助手。

项目 型号：LA1016
采样频率 异步采样(内部时钟)100MHz

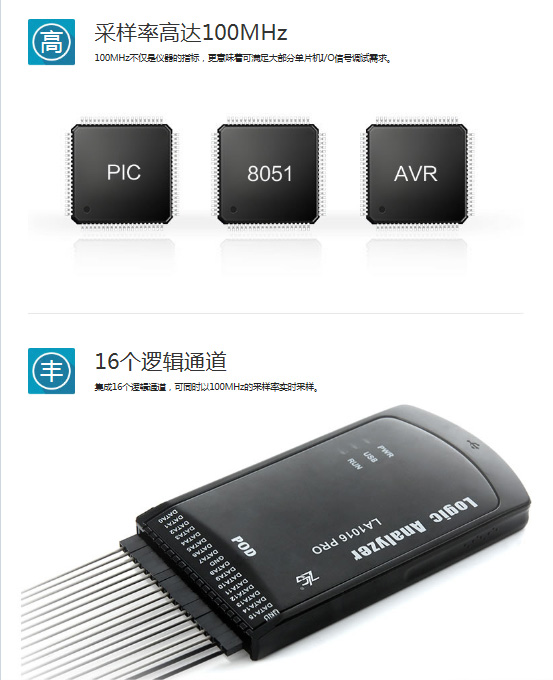

通道数量 16 CH
待测信号 频宽:30MHz
最大输入电压：+5V
存储深度 存储容量512kbits/每通道存储容量32kbits

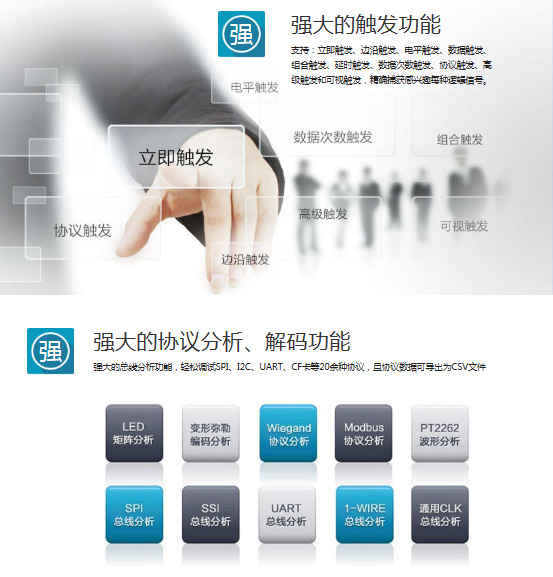

触发系统 触发方式：立即触发、边沿触发、码形触发、数据到来延时触发、数据结束延时触发、数据宽度触发、数据和边沿组合触发、数据次数触发
触发通道：16 CH
延时触发：支持
触发等级：256级
级触发计数：支持
协议分析

计算机外设CF卡协议分析

IC接口8051外部总线分析 A/D转换分析通用CLK总线分析IIC总线1-WIRE总线IIC/SMBus总线SPI总线SSI总线UART总线分析

存储器SD卡SPI模式协议分析

光电7段数码管LCD12864总线分析LCD1602总线分析LED矩阵分析

红外线NEC红外传输协议分析PT2262波形分析Philips RC-5 Philips RC-6

无线通信双相曼彻斯特编码分析变形弥勒编码分析 Wiegand协议分析

其他Modbus协议分析脉宽分析PCF8591分析DS1302分析别名表

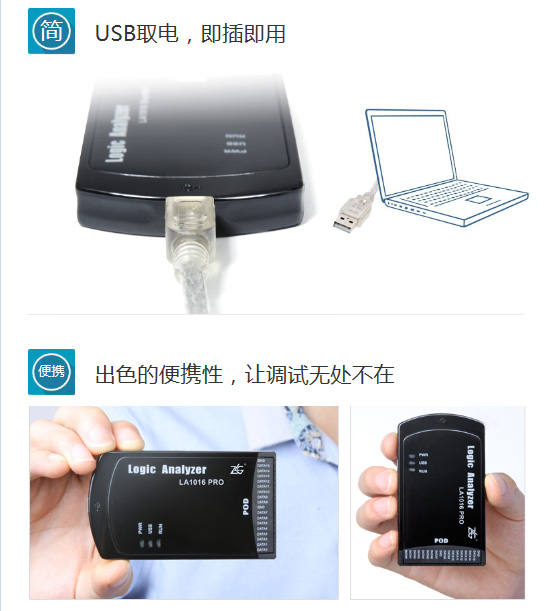

电源 总线供电：DC 5V，500mA
探头 输入阻抗500k欧，10pF
其他 操作系统：Windows 2000、XP、Vista、Windows 7/8 (32bit/64bit)
