逻辑分析仪配置
标配 102 通道、350 MHz 状态、12.5 GHz 时钟缩放、2.5 GHz 时钟、2 Mb 深存储器

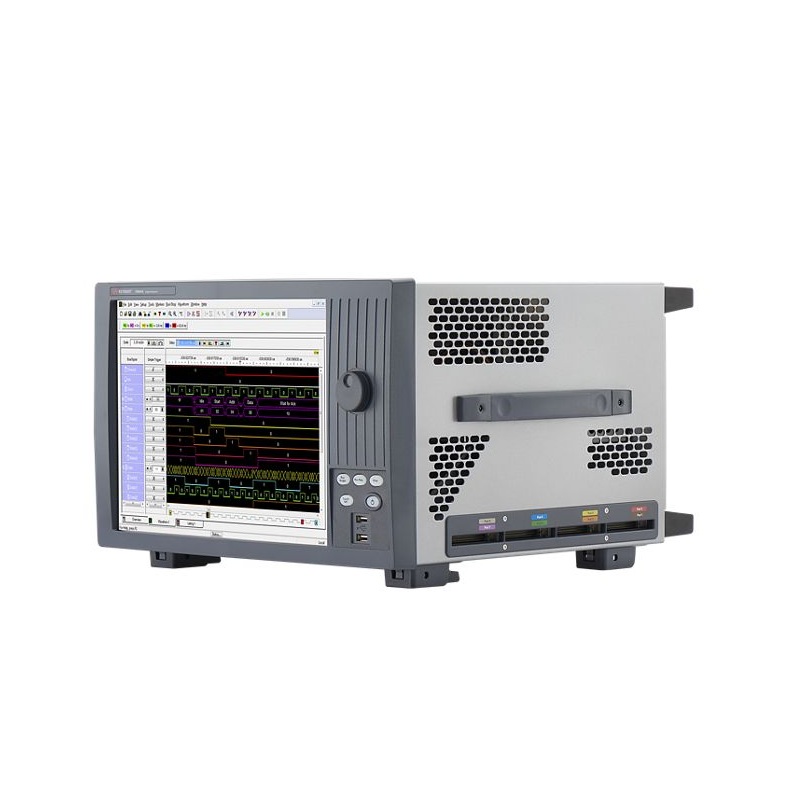

15 英寸（38.1 厘米）彩色触摸屏可让您查看大量信号和总线，并快速在其中导航。

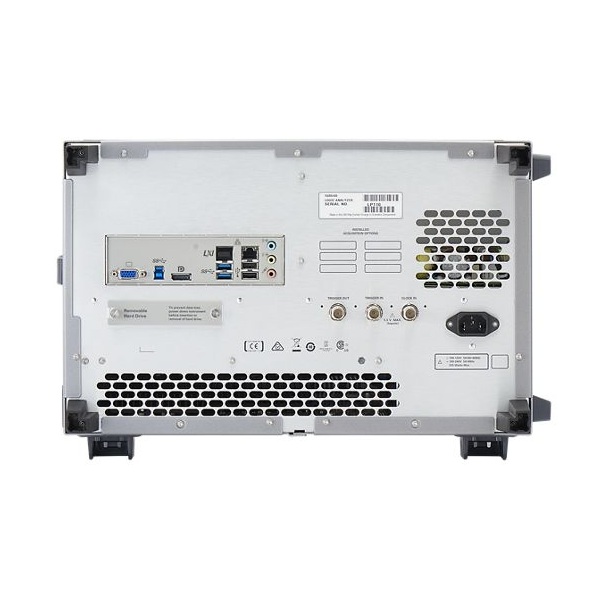

内置可拆卸固态硬盘、USB 3.0 端口和局域网端口，可实现快速数据传输并存储海量数据。
1.4 GHz 触发序列发生器确保捕获高速事件
计时分析（异步采样）
高达 2.5 GHz/5.0 GHz（全通道/半通道）时钟频率，能够以高分辨率捕获信号活动
高达 128 Mb/256 Mb（全通道/半通道）深存储器，支持识别间隔很长时间的问题和症状的根本原因
12.5 GHz（80 ps）时序缩放与256 K存储深度支持在高分辨率下分析触发事件
状态分析（同步采样）
状态数据速率高达 1.4 Gb/s，状态时钟速率高达 700 MHz，支持高速数据捕获
自动设置阈值/采样位置，实现对高速总线的准确测量
同时显示所有通道的眼图，使您能够快速发现问题信号。
型号 | 16861A | 16862A | 16863A | 16864A |
通道数 | 34 | 68 | 102 | 136 |
最大定时采样率 | 全通道2.5GHz/半通道5.0GHz |
1/4 通道定时采样率 |
| 10GHz（选件 T10） | 10GHz（选件 T10） |
|
最大状态时钟速率 | 标准350MHz，700MHz（选件00） |
最大状态数据速率 | 标准700Mb/s，1400Mb/s选件700） |
定时缩放（Zoom） | 12.5 GHz（256K 深度） |
存储深度 | 标准2Mb；可选4Mb、8Mb、16Mb、32Mb、64Mb、128Mb（半通道定时为2倍，1/4 通道定时为4倍） |
探头/信号兼容性 | U4200A系列单端直连探头、90针单端与差分探头 |
