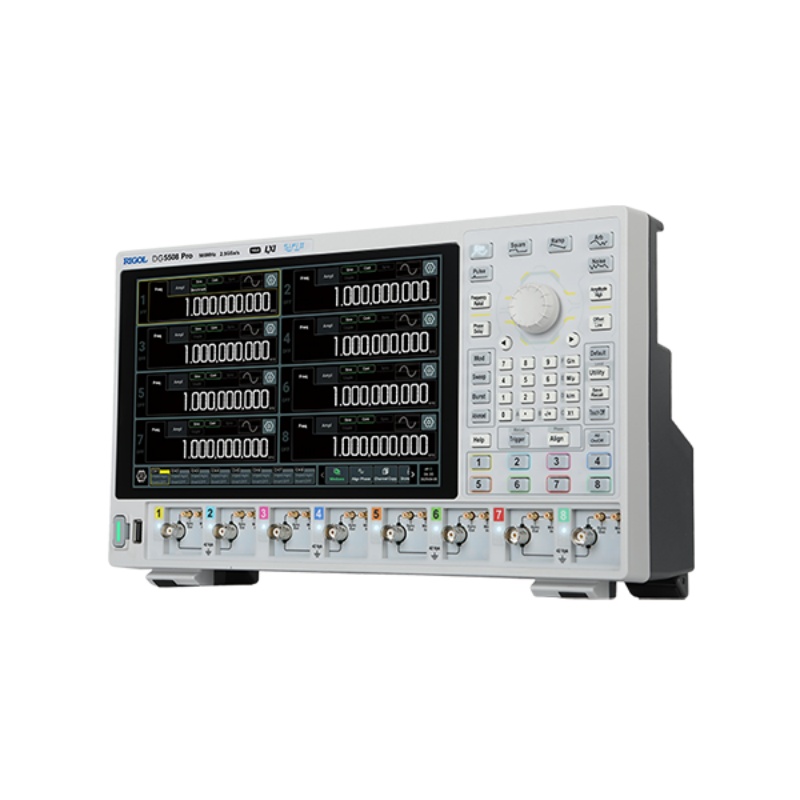

产品特点：
• 8 通道输出，对地隔离
• 最高采样率2.5 GSa/s
• 输出频率250 MHz
• 垂直分辨率16 bit
• 方波最高频率170 MHz，上升时间低至0.8 ns
• 脉冲波最高频率120 MHz，最小脉宽4.2 ns
• 内置最高20 次谐波发生器
• 最大任意波长度达64 Mpts/CH（选配128 Mpts/CH）
• 支持选配序列、IQ、多脉冲、码型和多音输出
• 10.1 英寸高清触控大屏，方便您对多通道波形同时进行参数设置
• 标配Web Control 网页控制功能，远程协作更加便捷
技术指标综述 |
2 通道型号 | DG5252 Pro | DG5352 Pro | DG5502 Pro |
4 通道型号 | DG5254 Pro | DG5354 Pro | DG5504 Pro |
8 通道型号 | DG5258 Pro | DG5358 Pro | DG5508 Pro |
最高频率 | 250 MHz | 350 MHz | 500 MHz |
最高采样率 | 2.5 GSa/s |
垂直分辨率 | 16 位 |
通道同步 Skew 可调节范围 | 范围：-200 ns~+200 ns精度：±200 ps |
通道间同步精度 | ±500 ps |
波形存储深度 | 标配 64 Mpts/CH，选配 128 Mpts/CH |
波形输出 |
|
输出模式 | 连续波、调制、扫频、猝发、高级 |
连续波形 | 正弦波、方波、锯齿波、脉冲、噪声、直流、任意波、谐波 |
调制 | 调幅、调频、调相、叠加、幅移键控、频移键控、相移键控、脉宽调制 |
扫频 | 线性扫频、对数扫频、步进扫频 |
猝发 | N循环、门控 |
频率特性 |
型号 | DG5252Pro/DG5254 Pro /DG5258 Pro | DG5352Pro/DG5354 Pro / DG5358 Pro | DG5502 Pro/DG5504 Pro / DG5508 Pro |
正弦波 | 连续/调制模式：1μHz~250MHz 猝发模式：126 μHz~250 MHz | 连续/调制模式：1μHz~350MHz 猝发模式：126 μHz~350 MHz | 连续波模式：1 μHz~500 MHz 调制模式：1 μHz~350 MHz 猝发模式：126 μHz~350 MHz |
方波 | 连续波模式：1 μHz~170 MHz（快沿开启），1 μHz~120 MHz（快沿关闭）调制模式：1 μHz~120 MHz
猝发模式：126 μHz~120 MHz |
锯齿波 | 连续波模式：1 μHz~5 MHz 调制模式：1 μHz~2.5 MHz猝发模式：126 μHz~2.5 MHz |
脉冲波 | 连续/调制模式：1 μHz~120 MHz猝发模式：126 μHz~120 MHz |
任意波 | 连续/调制模式：1 μHz~100 MHz猝发模式：126 μHz~100 MHz |
谐波 | 1 mHz~125 MHz | 1 mHz~175 MHz | 1 mHz~250 MHz |
噪声（-3 dB） | 典型值（1 Vpp），500 MHz 带宽 |
频率分辨率 | 1 μHz 或 12 位 |
频率准确度 | 典型值（频率 1 MHz）：±10-6 的设置值（除任意波），0℃至 50℃；±10-6 的设置值±1 μHz（任意波），0℃至 50℃ |
时钟精度老化 | ±1×10-6/年 |
连续波特性 |
|
| 类型 | 内置波形、存储波形 |
任意波 | 上升/下降时间抖动 (rms ) | 典型值（幅度 0 dBm），≤3.5 ns
典型值（幅度 0 dBm，频率 10 MHz），200 ps |
| 相位 | -360°~+360°，0.01°分辨率 |
| 谐波次数 | ≤20 次 |
谐波输出 | 谐波类型谐波幅度 | 次序谐波、混合谐波各次谐波幅度均可设置 |
| 谐波相位 | 各次谐波相位均可设置 |
