主要特点：电压范围：0～350V可调；频率范围：1Hz～1000Hz可选；功率范围：0～90KVA可选；输出相数：1φ2W+G；具有ON/OFF测试功能；触摸屏电压、频率、时间设定；提供嵌入式智能化PC机监控系统；响应速度达1ms；输出精度高、波形失真低；标配RS232、RS485通讯接口；采用模块化设计理念，体积重量小，操作便捷，性价比高；采用ARM+FPGA数字化控制、瞬时波形控制及高频脉宽调制(SPWM)等技术。

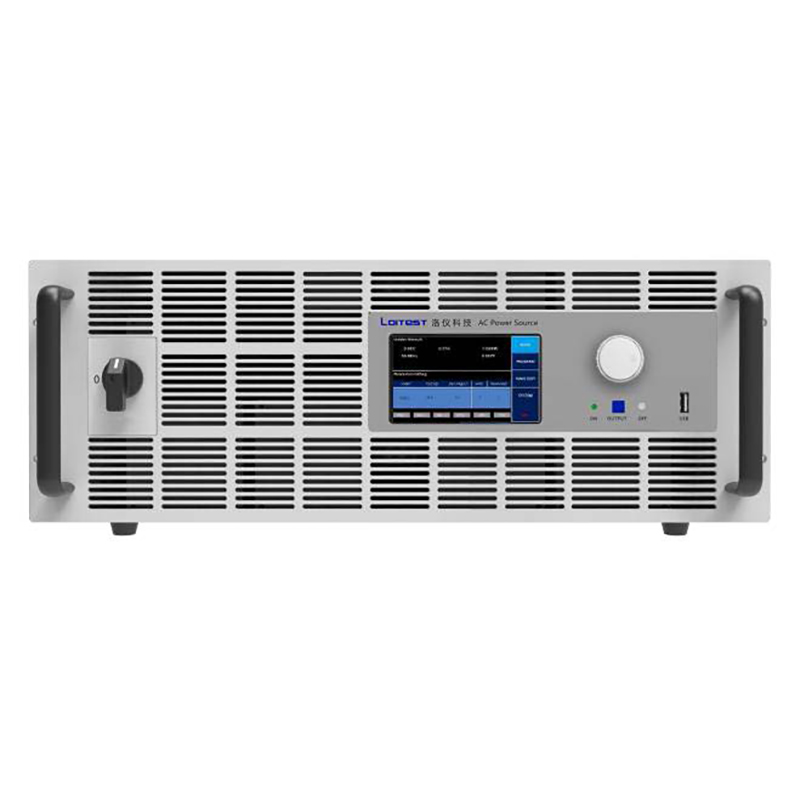

产品名称 | 单相交流电源 |
产品型号 | PAS2003C | PAS2005C | PAS2010C | PAS2020C | PAS2030C |
输出容量 | 3KVA | 5KVA | 10KVA | 20KVA | 30KVA |
制作方式 | SPWM |
输入 | 相数 | 1φ2W+G | 3φ4W+G |
电压 | 220V±20% | 380V±20% |
频率 | 47Hz～63Hz |
功率因数 | 0.99Max |
电流谐波 | 3% Min |
输出参数 | 相数 | 1φ2W+G |
谐波编辑 | 1～50次Times |
相电压 | 0-350VAC |
电流 | 18A | 30A | 60A | 120A | 180A |
频率 | 25-500Hz |
电源稳压率 | 0.1% |
负载稳压率 | 0.2% |
波形失真T.H.D | 0.5%@纯阻性负载，0.9%@非线性性负载 |
瞬态恢复时间 | <1mS（电压10%-90%） |
频率稳定度 | 0.01% |
电压解析度 | 0.1V |
频率解析度 | 0.1Hz |
电流解析度 | 0.01A |
测量精确度 | 电压 | 0.2%FS+5dgt |
电流 | 0.2%FS+5dgt |
功率 | 0.2%FS+5dgt |
频率 | 0.01%FS+5dgt |
设定精确度 | 电压 | 0.1%FS |
频率 | 0.01%FS |
电压编程模式 | 工步模式，渐变模式，突变模式 |
频率编程模式 | 工步模式，渐变模式，突变模式 |
相位编程模式 | 工步模式，渐变模式，突变模式 |
通讯接口 | RS232、RS485、TCP/IP |
限流设定 | 0-Max Current |
输入输出隔离 | 输入对输出2500V 耐压 |
辅助测试功能 | 高低压穿越、电压突变、频率突变、相位突变、5V TTL 1mS Pulse |
保护 | 过流OCP；过温OTP；过载OLP；短路SCP |
冷却方式 | 风扇冷却 |
重量 | 30kg | 50kg | 60kg |
体积W×H×D(mm) | 483*89*650 | 483*178*650 | 483*267*650 |
运行环境 | 温度-10-50℃；湿度10-90%RH |
