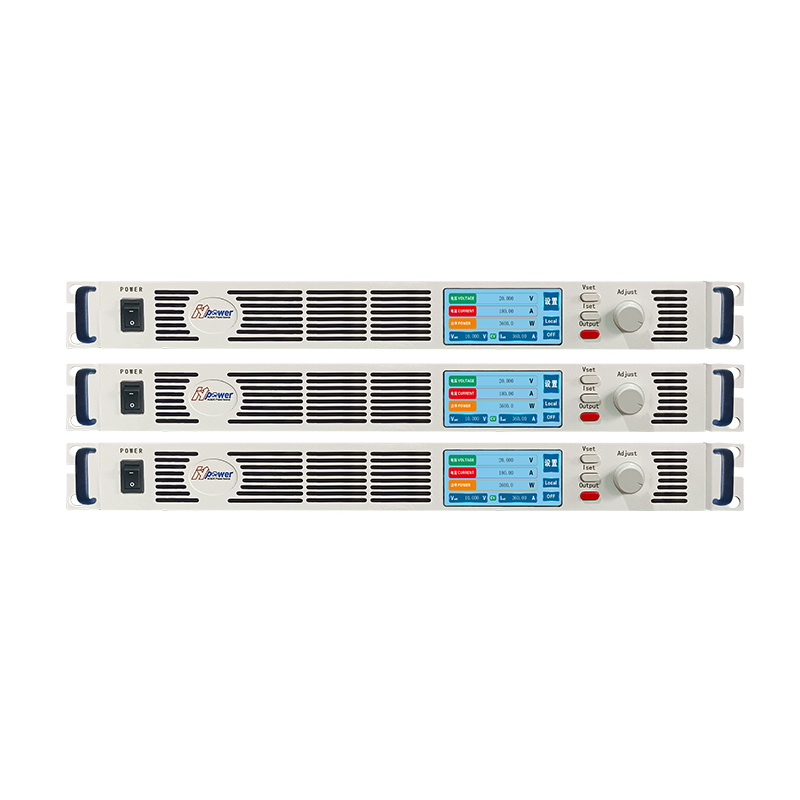

HY-S系列具有超高功率密度430 (W)×513 (D)×43.7 (H) mm紧凑尺寸，既能稳定输出强劲功率，又可适配多模块堆叠部署， 高效节省测试系统空间。轻量化设计大幅降低搬运与安装成本，显著提升测试系统搭 建效率；同时配备多种通讯接口，可灵活适配不同测试设备联动需求，且内置完善的保护功能，有效规避过载、短路等风险。其稳定的供电性能完全满足元器件、整机设备测试的严苛要求，为测试数据准确性与系统长期运行稳定性筑牢保障。
型号(Models) | HY-S10-160 | HY-S20-80 | HY-S30-54 | HY-S40-40 | HY-S60-26.7 | HY-S80-20 | HY-S100-16 | HY-S150-10.7 |
额定输出电压 | V | 10V | 20V | 30V | 40V | 60V | 80V | 100V | 150V |
额定输出电流 | A | 160A | 80A | 54A | 40A | 26.7A | 20A | 16A | 10.7A |
额定输出功率 | W | 1.6kW | 1.6kW | 1.6kW | 1.6kW | 1.6kW | 1.6kW | 1.6kW | 1.6kW |
效率 | % | 89% | 86% | 86% | 88% | 88% | 88% | 88% | 88% |
恒压模式(CV Mode) |
可设输出范围 | V | 0-额定输出值 |
输入调整率 | mV | 额定输出电压的0.01%+2mV (AC 输入 220V ± 15%,恒定负载) |
负载调整率 | mV | 额定输出电压的0.01%+2mV (空载至满载,恒定输入电压,远端补偿点处进行测量) |
通测最大补偿电压 | V | <30V时 2V;≥30V时 8V;(可根据需求订制) |
纹波有效值rms(3Hz-300kHz) | mVrms | 6 | 7.5 | 6 | 7 | 7 | 7 | 8 | 8 |
噪声峰峰值p-p(20Hz-20MHz ) | mVpp | 50 | 60 | 50 | 60 | 60 | 75 | 75 | 75 |
输出电压上升时间10-90% | ms | 20 | 80 | 80 | 80 | 80 | 150 | 150 | 150 |
输出电压下降时间(满载)90-10% | ms | 30 | 50 | 80 | 80 | 80 | 150 | 150 | 150 |
输出电压下降时间(空载) | ms | 450 | 800 | 900 | 1000 | 1100 | 1200 | 1500 | 2000 |
瞬态响应时间 | ms | 输出电压恢复到额定电压的 0.5% 以内的时间,输出电流的变动值为额定的 10-90%。
输出电压设置范围:10-100%本地取样,100V以下的输出机型:<1ms,大于100V的输出机型:<2ms。 |
恒流模式 (CC Mode) |
可设输出范围 | A | 0-额定输出值 |
输入调整率 | mA | 额定输出电流的0.01%+2mA (AC 输入 220V ± 15%,恒定负载) |
负载调整率 | mA | 额定输出电流的0.02%+5mA (空载至满载,恒定输入电压) |
纹波有效值 rms(3Hz-300kHz ) | mArms | 300 | 120 | 60 | 65 | 60 | 40 | 20 | 15 |
编程及回读精度&分辨率 |
电压输出 编程精度 | 额定输出电压的0.05%,在遥测点测量 |
电流输出编程精度(10%-100%)① | 输出电流的0.1%+额定输出电流的0.05% (恒流编程模式时,回读与监测精度不包含加热漂移以及负载温度变化率的影响) |
电压设定 分辨率 | 0.001V(≤60V),0.01V(≤600V),0.1V(>600V) |
电流设定分辨率 | 0.001A(≤60A),0.01A(≤600A),0.1A(>600A) |
电压输出回读精度 | 额定输出电压的0.05% |
电流输出回读精度(10%-100%)① | 输出电流的0.1%+额定输出电流的0.05% (恒流编程模式时,回读与监测精度不包含加热漂移以及负载温度变化率的影响) |
电压回读分辨率 | 0.00001V(≤100V),0.0001V(≤100V),0.001V(100V<U ≤1000V),0.01V (>1000V) |
电流回读分辨率 | 0.00001A(≤100A),0.0001A(≤100A),0.001A(100A<I ≤1000A) |
稳定性和温度系数 |
温度漂移 | U:0.01% I:0.01%(在一定的输入电压、负载环境温度下接通电源30分钟后,8小时) |
温度系数 | U:50ppm/℃ I:70ppm/℃(接通电源30分钟后) |
OVP过电压保护设置范围 | 10 - 110%,超出限值输出立即关断 |
OCP过电流保护设置范围 | 0 - 105%,超出限值输出立即关断 |
OTP过温度保护 | 超出限值输出立即关断 |
OPP过功率保护 | 10 - 110%,超出限值输出立即关断 |
环境 | 室内使用;安装过电压等级:II;污染等级:P2;II类设备 |
工作环境温度 | 0℃至50℃ |
存储环境温度 | -20℃至65℃ |
工作环境湿度 | 20%-90% RH,无结露,连续工作 |
存储环境湿度 | 10% - 95% RH,无结露 |
海拔高度 | 海拔2000米以上,每升高100米功率下降2%,或最大工作环境温度每100米降低1℃;不运行时,可达海拔12000米 |
冷却 | 强制风冷,智能调速风扇,前部/侧面进风,后部出风 |
噪声 | ≤65dB(A),用1m来加权测量 |
显示器 | 液晶显示 |
控制功能 | 调节旋钮,输出ON/ OFF开关
Vset,Iset,Output按键 |
编程功能 | 步阶、阶梯、渐变 |
输入电源 |
频率 | 47Hz - 63Hz |
接线方式 | 单相两线+地线,220V ± 15% |
功率因素 (典型值) | 0.99(单相输入) |
尺寸和重量 |
尺寸 | 1U机型:430(M) * 513(D) * 43.7(H)mm |
重量 | 约8kg |
颜色 | RAL 7035 |
