型号

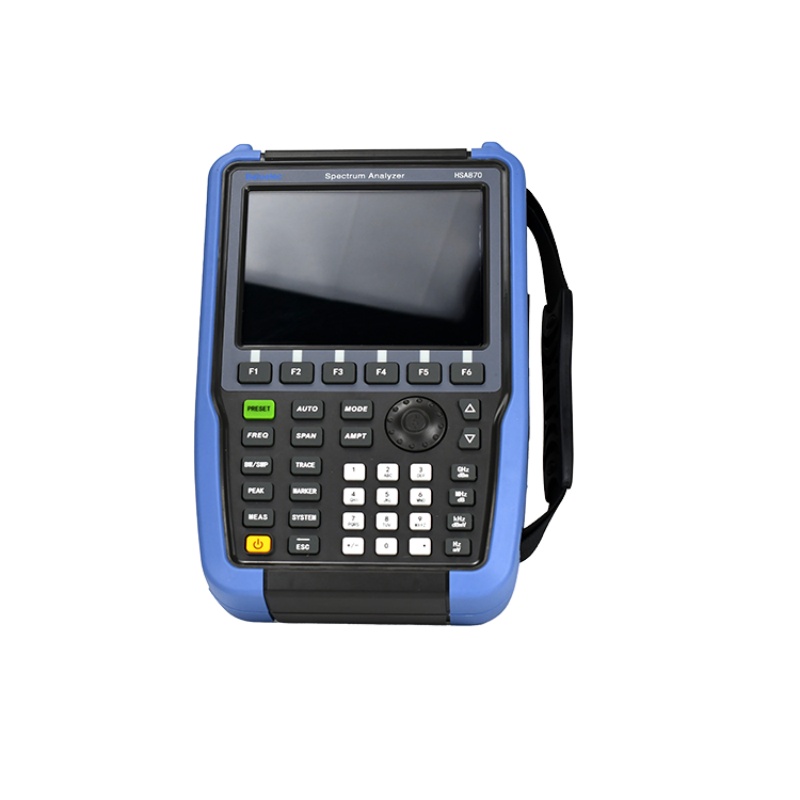

HSA870

频率范围

9kHz～7.5GHz

频率读数精度

±（频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/（扫描点-1）]+1Hz）

内部基准（10MHz）

老化率

<1ppm/年

温漂

<0.5ppm（15℃～35℃）

分辨率带宽（RBW）

范围(<10Hz为选件)

1Hz～500kHz（以1～10连续步进）、1MHz、3MHz

选择性（60dB/3dB）

RBW≤500kHz

<5：1 典型值（数字实现，接近高斯形状）

精度

<5% 典型值

视频带宽（VBW）

10Hz～3MHz

显示平均噪声电平（1Hz分辨率带宽，射频衰减器0dB）

前置放大器关

100kHz～1MHz<-95dBm-3×(f/100kHz)dB

1MHz～10MHz<-125dBm

10MHz～2GHz<-133dBm

2GHz～3.4GHz<-130dBm

3.4GHz～5GHz<-133dBm

5GHz～7.5GHz<-127dBm

前置放大器开

100kHz～1MHz<-110dBm-3×(f/100kHz)dB

1MHz～10MHz<-140dBm

10MHz～2GHz<-148dBm

2GHz～3.4GHz<-143dBm

3.4GHz～5GHz<-145dBm

5GHz～7.5GHz<-138dBm

相位噪声

fc=500MHz

频偏30kHz时为-80dBc/Hz

频偏100kHz时为-90dBc/Hz

频偏1MHz时为-110dBc/Hz

扫描时间

非零扫宽

3ms～3000s

零扫宽

1ms～3000s

扫描模式

连续，单次

触发

触发源

自由，视频，外部

外部触发电平

5V TTL电平，标称值

频率计数器

计数分辨率

1Hz、10Hz、100Hz、1kHz

计数器不确定度

频率读数×频率基准精度+计数分辨率

幅度精度（20℃～30℃）

综合幅度精度（90%）

输入信号范围0dBm～-50dBm

±1.5dB

幅度

测量范围fc≥10MHz

显示平均噪声电平～+20dBm

最大安全输入电平

平均连续功率

+23dBm

最大直流输入电压

50Vdc

输入衰减器范围

0～30dB，步进为1dB

1dB压缩点

+10dBm

杂散和剩余响应

TOI（三阶失真）

>30MHz

+13dBm

SHI（二阶失真)

>10MHz

+30dBm

输入相关杂散信号

<-60dBc

剩余响应

<-85dBm

跟踪信号源（选件）

频率范围

100kHz～3.2GHz

输出功率

-30dBm～0dBm1dB步进

输出平坦度

±3dB

输入/输出

射频输入/出

N型阴性（50Ω）

USB

设备端：USB 1.1B接头主控端：USB 2.0A接头

LAN

10/100 Base-T，RJ-45连接器

FM/AM音频解调

扬声器、耳机插孔

基准输入/出

10MHz，BNC阴头

输入功率0dBm ～ +10dBm

输出功率0dBm±2dB

外触发输入

5V TTL电平（±10V，100mA最大）

常用参数

显示器

TFT LCD，6.5英寸

重量

不超过2.8kg

最大尺寸

288×182×142mm

工作温度

0℃～50℃

存储温度

-20℃～+70℃

电池

7.4V6600mAh

电源适配器

输入

100V~240VAC 50/60Hz 1.5A

输出

+9V 4000mA

整机功耗

15W

配置

描述

订货号

频谱仪主机

9kHz～7.5GHz

HSA870

标配

CD-ROM（用户手册、编程手册）

AC/DC适配器（交流输入，+9V输出）

选配

100kHz～3.2GHz跟踪信号源

HSA870-TG32

1Hz分辨率带宽

HSA800-RBW

场强测量

HSA800-FS

备用电池组

HSA800-BAT

全向天线/定向天线

OA750/DA800

近场探头套件

ANT01

驻波比电桥

VB30

USB功率传感器

UP60
