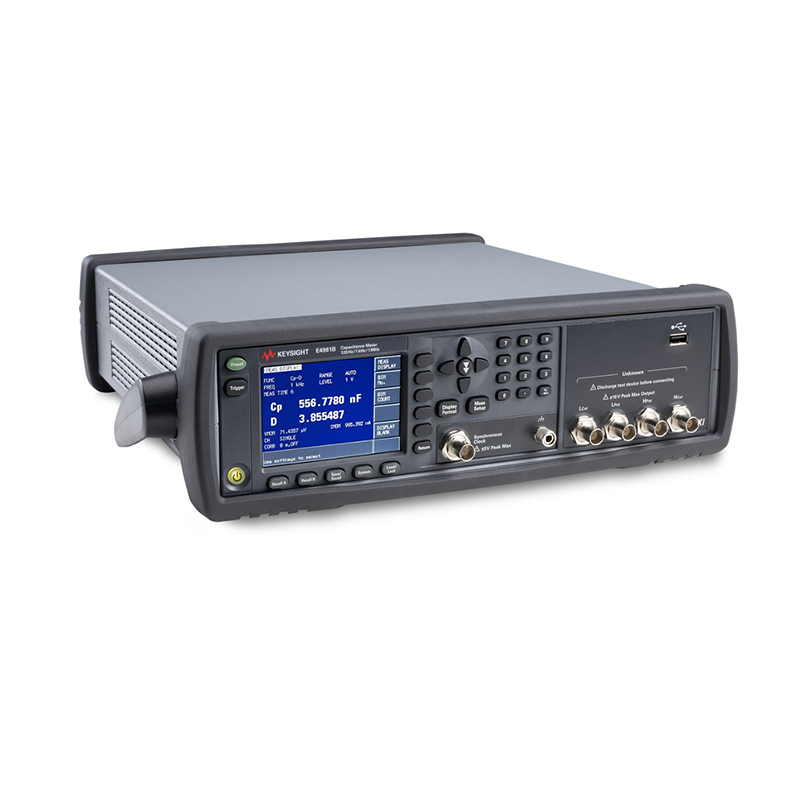

E4981B电容计为陶瓷电容器制造测试提供最佳性能。凭借快速测量速度和卓越精度，E4981B已成为行业新标杆。
测量时间：高速测量：2.3ms（1MHz），3.0ms（1kHz），11.0ms（120Hz）
基本精度：精确C-D测试：0.05%，0.0005（规格要求），0.042%，0.0003（典型值）

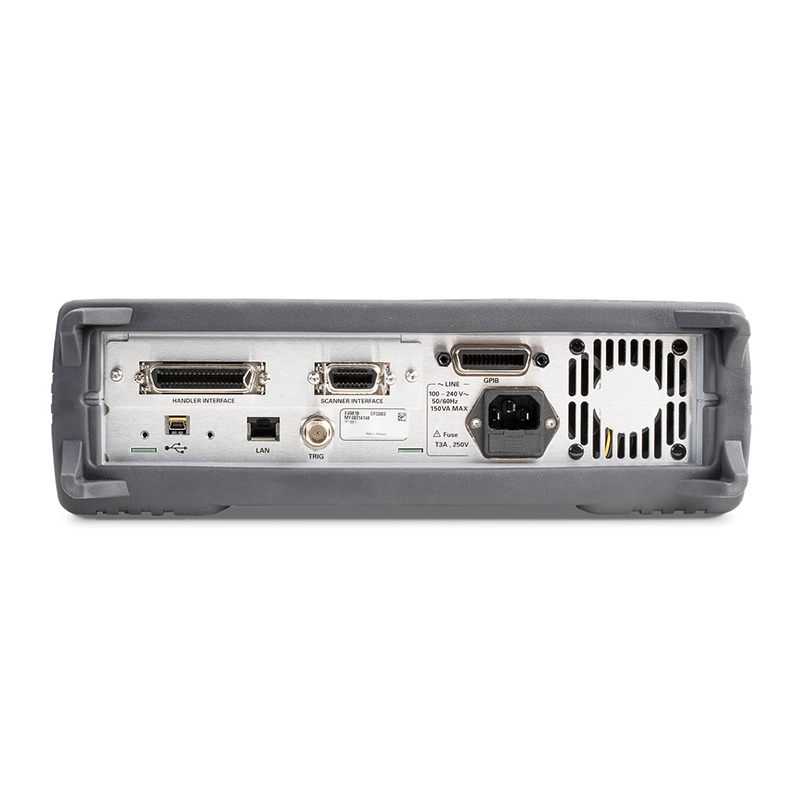

更多功能：9 箱分类；256多通道校正；与4268A、4288A和E4981A兼容的SCPI命令及处理器/扫描器接口；高价值陶瓷电容器测试的测试信号电平补偿；多功能PC连接（局域网、USB和GPIB）。
一套完整的解决方案，可替代4268A、4288A和E4981A
快速测量速度 - 2.3 ms（触发至脉冲结束，频率为 1 MHz）
测量结果精确且可重复，即使微小的电容值也能被测量。
测量范围广，涵盖从小到大的电容值：0 F 至 2.0 mF；0 fF 至 1.5 nF/1 MHz；68pF 至 200nF/1kHz；6.8 nF 至 2 mF/120 Hz
与4268A、4288A和E4981A的兼容性
SCPI命令
处理器接口
扫描仪接口
生产测试增强功能
增强型接触故障检测
同步源
频率偏移（±1%，±2%）在1 MHz时
更快的数据传输
E4981B电容计为生产线中的陶瓷电容器测试提供高速可靠的测量方案。该设备可精准测量从小到大的电容值，在提升测试吞吐量的同时，确保陶瓷电容器测试获得卓越的元件质量。
技术参数
1MHz下的电容测量精度（Cp、Cs）【单位：%】
测量时间 | 量程 | E4981An=1 | E4981An=2 | E4981An=4 | E4981An=6 | E4981An=8 |
短档 | 1 皮法 2.2 皮法 4.7 皮法 | 0.055+0.045×K | 0.055+0.030×K |
|
|
|
| 10 皮法 22 皮法 47 皮法 | 0.055+0.047×K | 0.055+0.032×K | 0.055+0.022×K |
|
|
长档 | 100 皮法 220 皮法 470 皮法 1 纳法 | 0.055+0.036×K | 0.055+0.025×K | #NAME? | 0.055+0.033×K | 0.055+0.022×K |
|
| 0.055+0.030×K | 0.055+0.020×K | 0.055+0.018×K | 0.055+0.016×K | 0.055+0.015×K |
1kHz的电容测量精度（Cp、Cs）【单位：%】
测量时间 | 量程 | E4981An=1 | E4981An=2 | E4981An=4 | E4981An=6 | E4981An=8 |
短档 | 100皮法 | 0.055+0.070×K | 0.055+0.047×K | 0.055+0.036×K | 0.055+0.033×K | 0.055+0.030×K |
| 220皮法 | 0.055+0.045×K | 0.055+0.032×K | 0.055+0.025×K | 0.055+0.022×K | 0.055+0.020×K |
长档 | 470皮法 1 纳法 2.2 纳法 4.7 纳法 10 纳法 22 纳法 47 纳法 100 纳法 220 纳法 470 纳法 1 微法 2.2 微法 4.7 微法 10 微法 22 微法 | 0.055+0.030×K | 0.055+0.022×K | 0.055+0.018×K | 0.055+0.016×K | 0.055+0.015×K |
| 47 微法 100微法 | 0.4+0.060×K | 0.4+0.044×K | 0.4+0.036×K | 0.4+0.032×K | 0.4+0.030×K |
1kHz下的损耗因数测量精度（D）
测量时间 | 量程 | E4981An=1 | E4981An=2 | E4981An=4 | E4981An=6 | E4981An=8 |
短档 | 100皮法 | 0.00035+0.00070×K | 0.00035+0.00047×K | 0.00035+0.00036×K | 0.00035+0.00033×K | 0.00035+0.00030×K |
| 220皮法 | 0.00035+0.00045×K | 0.00035+0.00032×K | 0.00035+0.00025×K | 0.00035+0.00022×K | 0.00035+0.00020×K |
长档 | 470皮法 1 纳法 2.2纳法 4.7纳法 10 纳法 22 纳法 47 纳法 100纳法 220纳法 470纳法 1 微法 2.2微法 4.7微法 10微法 22微法 | 0.00035+0.00030×K | 0.00035+0.00022×K | 0.00035+0.00018×K | 0.00035+0.00016×K | 0.00035+0.00015×K |
|
| 0.004+0.060000×K |
|
|
|
|
| 47微法 100微法 | 0.004+0.00044×K | 0.004+0.00036×K | 0.004+0.00032×K | 0.004+0.00030×K |
|
