型号DSG815

9 kHz至1.5 GHz

型号DSG821(A)

9 kHz至2.1 GHz

型号DSG830

9 kHz至3 GHz

型号DSG836(A)

9 kHz至3.6 GHz

频率

频率分辨率

0.01 Hz

设置时间 ^[1]

< 10 ms（典型值）

频段

频段

频率范围

_N[2]

1

f < 227.5 MHz

0.25

2

227.5 MHz ≤ f < 455 MHz

0.125

3

455 MHz ≤ f < 910 MHz

0.25

4

910 MHz ≤ f < 1820 MHz

0.5

5

1820 MHz ≤ f ≤ 3600 MHz

1

内部参考频率

参考频率

10 MHz

温度稳定度

温度范围 0℃至 50℃，基准为 25℃

< 2 ppm

使用选件 OCXO-B08

< 5 ppb

老化率

< 1 ppm/ 年

使用选件 OCXO-B08

< 30 ppb/ 年

内部参考频率输出

频率

10 MHz

电平

+5 dBm 至 +10 dBm

外部参考频率输入

频率

10 MHz

电平

0 dBm 至 +10 dBm

最大偏差

±5 ppm

频率扫描

扫描方式

步进扫描（等间隔或对数间隔的频率步进）列表扫描（以任意频率为步进的列表）

扫描模式

单次，连续

扫描范围

满频率范围内

扫描形状

三角波，锯齿波

步进变化

线性或对数

扫描点数

步进扫描

2 至 65535

列表扫描

1 至 6001

驻留时间

20 ms 至 100 s

触发方式

自动，按键触发，外部触发，总线触发（USB，LAN）

频谱纯度 ^[3]

谐波

CW 模式，1 MHz ≤ f ≤ 3.6 GHz， 输出电平 ≤ +13 dBm

< -30 dBc

非谐波

CW 模式，输出电平 > -10 dBm，载波偏移 > 10 kHz

100 kHz ≤ f ≤ 1.5 GHz

< -60 dBc，< -70 dBc（典型值）

1.5 GHz < f ≤ 3.6 GHz

< -54 dBc，< -64 dBc（典型值）

单边带相位噪声 ^[4]

CW 模式，载波偏移 = 20 kHz，1 Hz 测量带宽

100 kHz ≤ f ≤ 1.5 GHz

< -105 dBc/Hz， < -112 dBc/Hz（典型值）

1.5 GHz < f ≤ 3.6 GHz

< -99 dBc/Hz，< -106 dBc/Hz（典型值）

剩余调频

CW 模式，f = 1 GHz，有效值

0.3 kHz 至 3 kHz

< 10 Hz rms，< 5 Hz rms（典型值）

0.03 kHz 至 20 kHz

< 50 Hz rms，< 10 Hz rms（典型值）

幅度设置范围

指标电平范围

设置范围

最大输出电平 ^[1]

9 kHz ≤ f < 100 kHz

+5 dBm

100 kHz ≤ f ≤ 3.6 GHz

+13 dBm

+20 dBm

最小输出电平

9 kHz ≤ f ≤ 100 kHz

-110 dBm

100 kHz < f ≤ 3.6 GHz

-110 dBm

-110 dBm

设置分辨率

0.01 dB

绝对电平不确定度

电平不确定度

温度范围 20℃至 30℃

+13 dBm 至 -60 dBm

-60 dBm 至 -110 dBm

100 kHz ≤ f ≤ 3.6 GHz

≤ 0.9 dB，
≤ 0.5（典型值）

≤ 1.1 dB，
≤ 0.7（典型值）

VSWR^[2]

1 MHz ≤ f ≤ 3.6 GHz

< 1.8（典型值）

电平设置

设置时间 ^[3]

固定频率，温度范围 20℃至 30℃

≤ 5 ms（典型值）

最大反向功率

最大反向功率

最大直流电压

50 V

1 MHz < f ≤ 3.6 GHz

1 W

电平扫描

扫描方式

步进扫描（等间隔电平步进）
列表扫描（以任意电平为步进的列表）

扫描模式

单次，连续

扫描范围

满幅度范围内

扫描形状

三角波，锯齿波

步进变化

线性

扫描点数

步进扫描

2 至 65535

列表扫描

1 至 6001

驻留时间

20 ms 至 100 s

触发方式

自动，按键触发，外部触发，总线触发（USB，LAN）

内部调制源（LF）

波形

正弦波，方波

频率范围

正弦波

DC 至 200 kHz

方波

DC 至 20 kHz

分辨率

0.01 Hz

频率误差

与射频参考源相同

电压范围

AC

0 至 3 V_p

DC

-3 V 至 3 V

电压分辨率

2 mV

同时调制

幅度调制

频率调制

相位调制

脉冲调制（选件）

I/Q 调制（选件）

幅度调制

-

○

○

△

×

频率调制

○

-

×

○

○

相位调制

○

×

-

○

○

脉冲调制（选件）

△

○

○

-

○

I/Q 调制（选件）

×

○

○

○

-

幅度调制

调制源

内部，外部

调制深度 ^[2]

0% 至 100%

分辨率

0.1%

设置不确定性

f_mod = 1 kHz

< 设置值 × 4% + 1%

失真

f_mod = 1 kHz，m < 30%，电平 = 0 dBm

< 3%（典型值）

调制频率响应

m < 80%，DC/10 Hz 至 100 kHz

< 3 dB（标称值）

频率调制

调制源

内部，外部

最大偏移

N × 1 MHz（标称值）

分辨率

< 偏移的 0.1% 或 1 Hz，取两者间的较大者（标称值）

设置不确定性

f_mod = 1 kHz，内调制

< 设置值 × 2% + 20 Hz

失真

f_mod = 1 kHz，偏移 = N × 50 kHz

< 2%（典型值）

调制频率响应 ^[3]

DC/10 Hz 至 100 kHz

< 3 dB（标称值）

相位调制

调制源

内部，外部

最大偏移

N × 5 rad（标称值）

分辨率

< 偏移的 0.1% 或 0.01 rad，取两者间的较大者（标称值）

设置不确定性

f_mod = 1 kHz，内调制

< 设置值 × 1% + 0.1 rad

失真

f_mod = 1 kHz，偏移 = N × 5 rad

< 1%（典型值）

调制频率响应 ^[4]

DC/10 Hz 至 100 kHz

< 3 dB（标称值）

脉冲调制（选件 DSG800-PUM）

调制源

外部，内部

通断比

100 kHz ≤ f < 3.6 GHz

> 70 dB

上升/下降时间（10%/90%）

< 50 ns

脉冲重复频率

DC 至 1 MHz

脉冲发生器（选件 DSG800-PUM）

脉冲形式

单脉冲，脉冲序列（选件 DSG800-PUG）

脉冲周期

设置范围

40 ns 至 170 s

分辨率

10 ns

脉冲宽度

设置范围

10 ns 至（170 s - 10 ns）

分辨率

10 ns

触发延迟

设置范围

10 ns 至 170 s

分辨率

10 ns

触发方式

自动，外触发，外部门控，按键触发，总线触发（USB，LAN）

脉冲串发生器（选件 DSG800-PUG）

脉冲串发生器

脉冲数

1 至 2047

通断时间范围

20 ns 至 170 s

脉冲重复次数

1 至 256

I/Q调制（仅DSG821A、DSG836A支持）

载波频率范围

DSG821A

50 MHz ≤ f ≤ 2.1 GHz

DSG836A

50 MHz ≤ f ≤ 3.6 GHz

调制源

外部，内部

带宽（RF）

外部调制

基带（I或Q）

≤ 60 MHz（标称值）

RF（I + Q）

≤ 120 MHz（标称值）

内部调制

基带（I或Q）

≤ 30 MHz（标称值）

RF（I + Q）

≤ 60 MHz（标称值）

载波抑制^[5]

≥ 40 dBc（典型值）

镜像边带抑制^[5,6]

≥ 40 dBc（典型值）

外部I/Q输入

VSWR

< 1.5

内部调制

_EVM[5]

16QAM，根余弦滤波器（α = 0.22），4 MSps，输出电平≤ +4 dBm

≤ 2%rms（典型值）

QPSK，根余弦滤波器（α = 0.22），4 MSps，输出电平 ≤+4 dBm

≤ 2%rms（典型值）

外部调制

_EVM[5]

CDMA2000/1xEV-D0，1.2288  Mcps，频率：800至900
MHz，1800至1900 MHz，输出电平 ≤ +4 dBm

≤ 2%rms（典型值）

ACPR

≥ 70 dB

I/Q基带发生器（仅DSG821A、DSG836A支持）

输出阻抗

50 Ω（标称值）

输出电压

设置范围

0.02 V_p至1.5 V_p

分辨率

1 mV

频率响应

参考1 MHz

≤ 10 MHz

< 0.5 dB（标称值）

≤ 30 MHz

< 1 dB（标称值）

I/Q失衡

幅度

≤ 10 MHz

< 0.1 dB（标称值）

≤ 30 MHz

< 0.2 dB（标称值）

非线性相位

≤ 10 MHz

200 ps（标称值）

≤ 30 MHz

500 ps（标称值）

SFDR

正弦波

≤ 30 MHz

> 50 dB（标称值）

波形存储器

波形长度

1至16 M采样点（以1个采样点为步进）

分辨率

14 bits

加载时间（1 M采样点）

< 10 s^[7（^]  标称值）

非易失性存储器

96 MB（标称值）

采样率

设置范围

1 kHz至50 MHz

分辨率

0.01 Hz

触发

触发方式

自动，按键触发，外部触发，总线触发（USB，LAN）

工作方式

重触发，手动触发，手动重触发，单次

外部触发延迟

设置范围

0至（2¹⁶ - 1）

分辨率

1

外部触发抑制

设置范围

0至（2¹⁶ - 1）

分辨率

1

外部触发脉宽

> 20 ns（标称值）

前面板连接器

RF 输出

阻抗

50 Ω（标称值）

连接器

N 型阴头

内部调制发生器（LF）输出

阻抗

50 Ω（标称值）

连接器

BNC 阴头

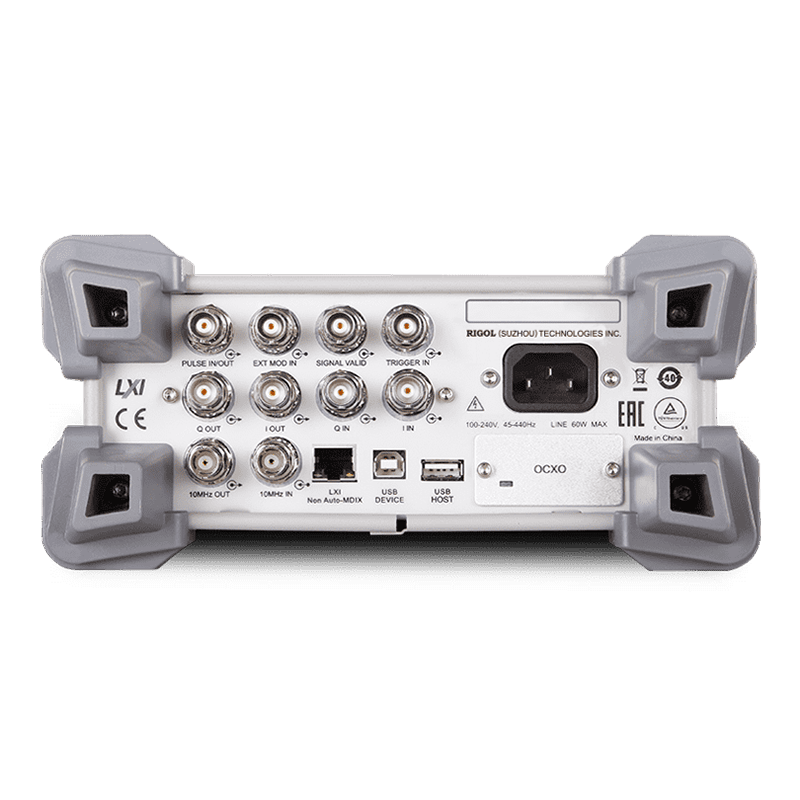

后面板连接器

外部触发输入

阻抗

1 kΩ（标称值）

连接器

BNC 阴头

触发电压

3.3 V TTL 电平

信号有效输出

连接器

BNC 阴头

输出电压

0 V/3.3 V（标称值）

脉冲输入或输出

阻抗

50 Ω（标称值）

输入 / 输出电压

0 V/3.3 V（标称值）

外部调制信号输入

阻抗

100 kΩ/600 Ω/50 Ω（标称值）

耦合方式

AC/DC

灵敏度

对于指定的调制深度或偏移为 1 V 峰峰值（标称值）

连接器

BNC 阴头

10MHz 输入（外部频率参考输入）

阻抗

50 Ω（标称值）

连接器

BNC 阴头

10MHz 输出（外部频率参考输出）

阻抗

50 Ω（标称值）

连接器

BNC 阴头

I/Q 基带输入 / 输出信号（仅 DSG821A/DSG836A 支持）

阻抗

50 Ω（标称值）

连接器

BNC 阴头

后面板通信接口

USB 主控端

连接器

A 插头

协议

2.0 版

USB 设备端

连接器

B 插头

协议

2.0 版

LAN

LXI Core 2011 Device

10/100Base，RJ-45

显示

类型

TFT LCD

分别率

320（RGB）× 240

尺寸

3.5 英寸

大规模存储

大规模存储

Flash 非易失存储器（内部存储）；U 盘（不附带 U 盘）

数据存储空间

Flash 非易失存储器（内部存储）

96 MB（标称值）

电源

输入电压范围，AC

100 V 至 240 V（标称值）

AC 频率范围

45 Hz 至 440 Hz

功耗

全部选件工作

50 W（典型值），最大值为 60 W

电磁兼容和安全

认证证书

CE、cTUVus、EAC

电磁兼容（EMC）

符合 EMC 指令（2014/30/EU），
符合或优于 IEC61326-1：2013/EN61326-1：2013 Group 1 Class A 标准的要求

CISPR 11/EN 55011

IEC 61000-4-2:2008/EN 61000-4-2

±4.0 kV（接触放电），±8.0 kV（空气放电）

IEC 61000-4-3:2002/EN 61000-4-3

3 V/m（80 MHz 至 1 GHz）
3 V/m（1.4 GHz 至 2 GHz）
1 V/m（2.0 GHz 至 2.7 GHz）

IEC 61000-4-4:2004/EN 61000-4-4

1 kV 电源线

IEC 61000-4-5:2001/EN 61000-4-5

0.5 kV（相- 中性点电压）
1 kV（相- 地电压）
1 kV（中性点- 地电压）

IEC 61000-4-6:2003/EN 61000-4-6

3 V，0.15-80 MHz

IEC 61000-4-8:2009

3 A/m（50 Hz， 60 Hz）

IEC 61000-4-11:2004/EN 61000-4-11

电压跌落：          0% UT during half cycle 0% UT during 1 cycle 70% UT during 25 cycles短时断电：          0% UT during 250 cycles

安全规范

符合：IEC 61010-1:2010 (Third Edition)/EN 61010-1:2010,UL 61010-1:2012 R4.16 and CAN/CSA-C22.2 NO. 61010-1-12+ GI1+ GI2

环境

温度

工作温度范围

0℃至 50℃

存储温度范围

-20℃至 70℃

湿度

0℃至 30℃

≤ 95% 相对湿度

30℃至 40℃

≤ 75% 相对湿度

40℃至 50℃

≤ 45% 相对湿度

海拔

操作高度

3000 米以下

尺寸

（宽 × 高 × 深）

261.5 mm × 112 mm × 318.4 mm（10.30 英寸 × 4.41 英寸 × 12.54 英寸）

重量

4.2 kg（9.3 Ib）
