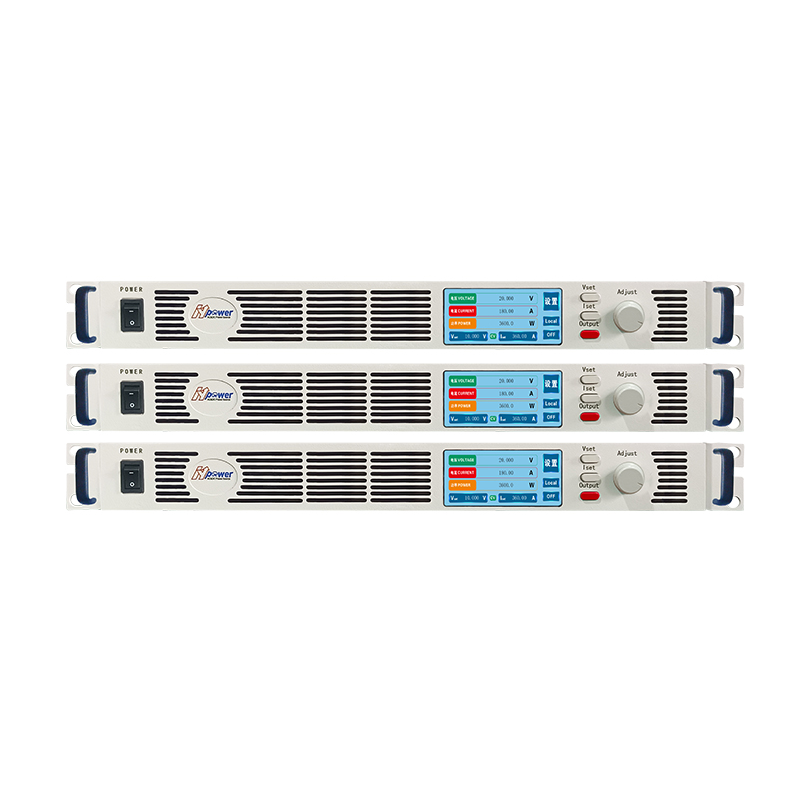

HY-S系列具有超高功率密度430 (W)×513 (D)×43.7 (H) mm紧凑尺寸，既能稳定输出强劲功率，又可适配多模块堆叠部署， 高效节省测试系统空间。轻量化设计大幅降低搬运与安装成本，显著提升测试系统搭 建效率；同时配备多种通讯接口，可灵活适配不同测试设备联动需求，且内置完善的保护功能，有效规避过载、短路等风险。其稳定的供电性能完全满足元器件、整机设备测试的严苛要求，为测试数据准确性与系统长期运行稳定性筑牢保障。
产品特点：
电压范围：0～600V
电流范围：0-360A
功率范围：1kW、1.6kW、2.5kW、3.6kW
主/从并联，扩容更大功率
恒压/恒流模式，CC/CV优先权可设
前面板可编程功能：步阶、阶梯、渐变
16-bit D/A 高精度转换器，输出精确
17-20-bit A/D 高精度转换器，回读更准
规格参数表-1kW
型号 | 额定电输压出 | 额定电输流出 | 额定功输率出 | 效率 | CV模式 | CC模式 |
纹波有效值输出电压 | 噪声峰峰值 | 输出电压上升时间 | 输出电压下降时间 | 输出电压下降时间 | 波纹有效值 |
HY-S 10-100 | 10V | 100A | 1kW | 89% | 6 | 50 | 35 | 20 | 500 | 160 |
HY-S 20-50 | 20V | 50A | 87% | 7.5 | 60 | 80 | 50 | 800 | 50 |
HY-S 30-40 | 30V | 34A | 87% | 6 | 50 | 80 | 80 | 900 | 45 |
HY-S 40-25 | 40V | 25A | 87% | 7 | 60 | 80 | 80 | 1000 | 30 |
HY-S 60-17 | 60V | 17A | 87% | 7 | 60 | 80 | 80 | 1100 | 15 |
HY-S 80-12.5 | 80V | 12.5A | 87% | 7 | 75 | 150 | 150 | 1200 | 10 |
HY-S 100-10 | 100V | 10A | 88% | 8 | 75 | 150 | 150 | 1500 | 10 |
HY-S 150-7 | 150V | 7A | 88% | 8 | 75 | 150 | 150 | 2000 | 8 |
HY-S 200-5 | 200V | 5A | 88% | 12 | 90 | 150 | 150 | 2100 | 8 |
HY-S 250-4 | 250V | 4A | 88% | 16 | 110 | 150 | 150 | 2300 | 7 |
HY-S 300-3.5 | 300V | 3.5A | 88% | 20 | 130 | 150 | 150 | 2500 | 6 |
HY-S 350-3 | 350V | 3A | 88% | 30 | 180 | 150 | 150 | 3000 | 6 |
HY-S 400-2.5 | 400V | 2.5A | 88% | 30 | 180 | 150 | 150 | 3000 | 6 |
HY-S 500-2 | 500V | 2A | 88% | 45 | 250 | 200 | 200 | 3500 | 5 |
HY-S 600-1.7 | 600V | 1.7A | 88% | 60 | 300 | 250 | 250 | 4000 | 4 |
输入电源 |
|
输入电压/频率 | 单相两线+地线，220V±15%，47Hz-63Hz |
功率因素(典型值) | 0.99（单相输入） |
恒压模式(CVMode) |
|
可设输出范围 | 0-额定输出值 |
输入调整率 | 额定输出电压的0.01%+2mV (AC输入220V±15%，恒定负载) |
负载调整率 | 额定输出电压的0.01%+2mV(空载至满载，恒定输入电压，远端补偿点处进行测量) |
遥测最大补偿电压 | <30V时2V;≥30V时8V;(可根据需求订制) |
瞬态响应时间 | 输出电压恢复到额定电压的0.5%以内的时间。输出电流的变动值为额定的10-90%。 |
输出电压设置范围:10-100%，本地取样。100V以下的输出机型:<1ms,大于100V的输出机型:<2ms。 |
恒流模式(CCMode) |
|
可设输出范围 | 0-额定输出值 |
输入调整率 | 额定输出电流的0.01%+2mA(AC输入220V士15%,恒定负载) |
负载调整率 | 额定输出电流的0.02%+5mA(空载至满载，恒定输入电压) |
编程及回读精度&分辨率 |
|
电压输出编程精度 | 额定输出电压的0.05%，在遥测点测量 |
电流输出编程精度(10%-～100%) | 实际输出电流的0.1%%+额定输出电流的0.05%(恒流编程模式时，回读与监测精度不包含加热漂移以及负载温度变化率的影响) |
电压设定读分辨率 | 0.001V(≤60v),0.01V(≤600v),0.1V(>600v) |
电流设定分辨率 | 0.001A(≤60A),0.01A(≤600A),0.1A(>600A) |
电压输出回读精度 | 额定输出电压的0.05%， |
电流输出回读精度(10%-～100%) | 实际输出电流的0.1%%+额定输出电流的0.05%(恒流编程模式时，回读与监测精度不包含加热漂移以及负载温度变化率的影响) |
电压回读分辨率 | 0.00001V(≤10V),0.0001V(≤100V),0.001V(100V<U≤1000V),0.01V(>1000v) |
电流回读分辨率 | 0.00001A(≤10A),0.0001A(≤100A),0.001A(100A<I≤1000A) |
参数规格表-1.6kW
型号 | 额定电输压出 | 额定电输流出 | 额定功输率出 | 效率 | CV模式 | CC模式 |
纹波有效值输出电压 | 噪声峰峰值 | 输出电压上升时间 | 输出电压下降时间 | 输出电压下降时间 | 波纹有效值 |
HY-S 10-160 | 10V | 160A | 1.6kW | 89% | 6 | 50 | 20 | 30 | 500 | 160 |
HY-S 20-80 | 20V | 80A | 86% | 7.5 | 60 | 80 | 50 | 800 | 50 |
HY-S 30-54 | 30V | 54A | 88% | 6 | 50 | 80 | 80 | 900 | 45 |
HY-S 40-40 | 40V | 40A | 88% | 7 | 60 | 80 | 80 | 1000 | 30 |
HY-S 60-26.7 | 60V | 26.7A | 88% | 7 | 60 | 80 | 80 | 1100 | 15 |
HY-S 80-20 | 80V | 20A | 88% | 7 | 75 | 150 | 150 | 1200 | 10 |
HY-S 100-16 | 100V | 16A | 88% | 8 | 75 | 150 | 150 | 1500 | 10 |
HY-S 150-10.7 | 150V | 10.7A | 88% | 8 | 75 | 150 | 150 | 2000 | 8 |
HY-S 200-8 | 200V | 8A | 88% | 12 | 90 | 150 | 150 | 2100 | 8 |
HY-S 250-6.4 | 250V | 6.4A | 88% | 16 | 110 | 150 | 150 | 2300 | 1 |
HY-S 300-5.4 | 300V | 5.4A | 88% | 20 | 130 | 150 | 150 | 2500 | 15 |
HY-S 350-4.6 | 350V | 4.6A | 88% | 30 | 190 | 180 | 180 | 3000 | 10 |
HY-S 400-4 | 400V | 4A | 88% | 30 | 190 | 180 | 180 | 3000 | 10 |
HY-S 500-3.2 | 500V | 3.2A | 88% | 45 | 250 | 210 | 210 | 3500 | 8 |
HY-S 600-2.7 | 600V | 2.7A | 88% | 60 | 300 | 250 | 250 | 4000 | 7 |
输入电源 |
|
输入电压/频率 | 单相两线+地线，220V±15%，47Hz-63Hz |
功率因素(典型值) | 0.99（单相输入） |
恒压模式(CVMode) |
|
可设输出范围 | 0-额定输出值 |
输入调整率 | 额定输出电压的0.01%+2mV (AC输入220V±15%，恒定负载) |
负载调整率 | 额定输出电压的0.01%+2mV(空载至满载，恒定输入电压，远端补偿点处进行测量) |
遥测最大补偿电压 | <30V时2V;≥30V时8V;(可根据需求订制) |
瞬态响应时间 | 输出电压恢复到额定电压的0.5%以内的时间。输出电流的变动值为额定的10-90%。 |
输出电压设置范围:10-100%，本地取样。100V以下的输出机型:<1ms,大于100V的输出机型:<2ms。 |
恒流模式(CCMode) |
|
可设输出范围 | 0-额定输出值 |
输入调整率 | 额定输出电流的0.01%+2mA(AC输入220V士15%,恒定负载) |
负载调整率 | 额定输出电流的0.02%+5mA(空载至满载，恒定输入电压) |
编程及回读精度&分辨率 |
|
电压输出编程精度 | 额定输出电压的0.05%，在遥测点测量 |
电流输出编程精度(10%-～100%) | 实际输出电流的0.1%%+额定输出电流的0.05%(恒流编程模式时，回读与监测精度不包含加热漂移以及负载温度变化率的影响) |
电压设定读分辨率 | 0.001V(≤60v),0.01V(≤600v),0.1V(>600v) |
电流设定分辨率 | 0.001A(≤60A),0.01A(≤600A),0.1A(>600A) |
电压输出回读精度 | 额定输出电压的0.05%， |
电流输出回读精度(10%-～100%) | 实际输出电流的0.1%%+额定输出电流的0.05%(恒流编程模式时，回读与监测精度不包含加热漂移以及负载温度变化率的影响) |
电压回读分辨率 | 0.00001V(≤10V),0.0001V(≤100V),0.001V(100V<U≤1000V),0.01V(>1000v) |
电流回读分辨率 | 0.00001A(≤10A),0.0001A(≤100A),0.001A(100A<I≤1000A) |
参数规格表-1kW-1.6kW
稳定性&温度系数 |
|
稳定性 | U:0.01% I:0.01%(在一定的输入电压、负载环境温度下接通电源30分钟后，8小时) |
温度系数 | U:50ppm/°CI:70ppm/°C(接通电源30分钟后) |
保护功能 |
|
OVP过电压保护设置范围 | 10%-110%，超出限值输出立即关断 |
OCP过电流保护设置范围 | 0-105%，超出限值输出立即关断 |
OTP过温度保护 | 超出限值输出立即关断 |
OPP过功率保护 | 10%-110%，超出限值输出立即关断 |
环境条件 |
|
环境 | 室内使用;安装过电压等级:Il;污染等级:P2;I类设备 |
工作环境温度 | 0°C～50°C |
存储环境温度 | -20°C～65°C |
工作环境湿度 | 20%～90%RH，无结露，连续工作 |
存储环境湿度 | 10%～95%RH，无结露 |
海拔高度 | 海拔2000米以上，每升高100米功率下降2%，或最大工作环境温度每100米降低1°C;不运行时，可达海拔12000米 |
冷却 | 强制风冷，智能调速风扇，前部/侧面进风，后部出风 |
噪声 | ≤65dB(A)，用1m来加权测量 |
控制面板 |
|
显示器 | 液晶显示屏 |
控制面板 | 调节旋钮，输出ON/OFF开关，Vset、lset、Outpur按键 |
编程功能 | 步阶、阶梯、渐变、记忆 |
尺寸和重量 |
|
颜色 | RAL7035 |
重量 | 约8kg |
尺寸(宽X深X高) | 430(W)*513(D)*43.7(H)mm(不包含铜排及把手) |
规格参数表-2.5kW
型号 | 额定电输压出 | 额定电输流出 | 额定功输率出 | 效率 | CV模式 | CC模式 |
纹波有效值输出电压 | 噪声峰峰值 | 输出电压上升时间 | 输出电压下降时间 | 输出电压下降时间 | 波纹有效值 |
HY-S 10-250 | 10V | 250A | 2.5kW | 89% | 8 | 75 | 15 | 20 | 450 | 500 |
HY-S 20-125 | 20V | 125A | 87% | 6 | 50 | 15 | 20 | 500 | 250 |
HY-S 30-83.4 | 30V | 83.4A | 87% | 6 | 55 | 15 | 20 | 600 | 150 |
HY-S 40-62.5 | 40V | 62.5A | 88% | 6 | 55 | 20 | 20 | 700 | 90 |
HY-S 60-41.7 | 60V | 41.7A | 88% | 6 | 60 | 30 | 30 | 1100 | 60 |
HY-S 80-31.3 | 80V | 31.3A | 88% | 7 | 60 | 40 | 50 | 1200 | 40 |
HY-S 100-25 | 100V | 25A | 88% | 10 | 70 | 40 | 50 | 1500 | 30 |
HY-S 150-16.7 | 150V | 16.7A | 88% | 20 | 90 | 60 | 80 | 2000 | 12 |
HY-S 200-12.5 | 200V | 12.5A | 88% | 25 | 110 | 65 | 85 | 2500 | 11 |
HY-S 250-10 | 250V | 10A | 88% | 35 | 130 | 70 | 90 | 2500 | 10 |
HY-S 300-8.4 | 300V | 8.4A | 88% | 45 | 150 | 80 | 100 | 3000 | 10 |
HY-S 350-7.2 | 350V | 7.2A | 88% | 50 | 180 | 85 | 100 | 3000 | 8 |
HY-S 400-6.3 | 400V | 6.3A | 88% | 50 | 180 | 85 | 100 | 3000 | 8 |
HY-S 500-5 | 500V | 5A | 88% | 55 | 210 | 90 | 100 | 3000 | 7 |
HY-S 600-4.2 | 600V | 4.2A | 88% | 60 | 240 | 100 | 100 | 3000 | 5 |
输入电源 |
|
输入电压/频率 | 单相两线+地线，220V±15%，47Hz-63Hz |
功率因素(典型值) | 0.99（单相输入） |
恒压模式(CVMode) |
|
可设输出范围 | 0-额定输出值 |
输入调整率 | 额定输出电压的0.01%+2mV (AC输入220V±15%，恒定负载) |
负载调整率 | 额定输出电压的0.01%+2mV(空载至满载，恒定输入电压，远端补偿点处进行测量) |
遥测最大补偿电压 | <30V时2V;≥30V时8V;(可根据需求订制) |
瞬态响应时间 | 输出电压恢复到额定电压的0.5%以内的时间。输出电流的变动值为额定的10-90%。 |
输出电压设置范围:10-100%，本地取样。100V以下的输出机型:<1ms,大于100V的输出机型:<2ms。 |
恒流模式(CCMode) |
|
可设输出范围 | 0-额定输出值 |
输入调整率 | 额定输出电流的0.01%+2mA(AC输入220V士15%,恒定负载) |
负载调整率 | 额定输出电流的0.02%+5mA(空载至满载，恒定输入电压) |
编程及回读精度&分辨率 |
|
电压输出编程精度 | 额定输出电压的0.05%，在遥测点测量 |
电流输出编程精度(10%-～100%) | 实际输出电流的0.1%%+额定输出电流的0.05%(恒流编程模式时，回读与监测精度不包含加热漂移以及负载温度变化率的影响) |
电压设定读分辨率 | 0.001V(≤60v),0.01V(≤600v),0.1V(>600v) |
电流设定分辨率 | 0.001A(≤60A),0.01A(≤600A),0.1A(>600A) |
电压输出回读精度 | 额定输出电压的0.05%， |
电流输出回读精度(10%-～100%) | 实际输出电流的0.1%%+额定输出电流的0.05%(恒流编程模式时，回读与监测精度不包含加热漂移以及负载温度变化率的影响) |
电压回读分辨率 | 0.00001V(≤10V),0.0001V(≤100V),0.001V(100V<U≤1000V),0.01V(>1000v) |
电流回读分辨率 | 0.00001A(≤10A),0.0001A(≤100A),0.001A(100A<I≤1000A) |
规格参数表-3.6kW
型 号 项 目 | 额定电输压出 | 额定电输流出 | 额定功输率出 | 效率 | CV模式 | CC模式 |
纹波有效值输出电压 | 噪声峰峰值 | 输出电压上升时间 | 输出电压下降时间 | 输出电压下降时间 | 波纹有效值 |
HY-S 10-360 | 10V | 360A | 3.6kW | 89% | 8 | 55 | 30 | 50 | 450 | 650 |
HY-S 20-180 | 20V | 180A | 83% | 7 | 55 | 80 | 100 | 800 | 300 |
HY-S 30-120 | 30V | 120A | 86% | 7 | 55 | 80 | 160 | 900 | 250 |
HY-S 40-90 | 40V | 90A | 86% | 7 | 55 | 80 | 160 | 1000 | 150 |
HY-S 60-60 | 60V | 60A | 88% | 7 | 60 | 150 | 160 | 1100 | 70 |
HY-S 80-45 | 80V | 45A | 88% | 20 | 70 | 150 | 300 | 1200 | 60 |
HY-S 100-36 | 100V | 36A | 88% | 25 | 100 | 150 | 300 | 1500 | 50 |
HY-S 150-24 | 150V | 24A | 87% | 20 | 100 | 150 | 300 | 2000 | 40 |
HY-S 200-18 | 200V | 18A | 87% | 70 | 275 | 200 | 300 | 3000 | 30 |
HY-S 250-14.4 | 250V | 14.4A | 87% | 75 | 280 | 200 | 300 | 4700 | 24 |
HY-S 300-12 | 300V | 12A | 87% | 80 | 300 | 200 | 300 | 3500 | 15 |
HY-S 350-10.3 | 350V | 10.3A | 87% | 80 | 220 | 200 | 400 | 3600 | 12 |
HY-S 400-9 | 400V | 9A | 87% | 80 | 220 | 200 | 400 | 4900 | 12 |
HY-S 500-7.2 | 500V | 7.2A | 87% | 80 | 330 | 250 | 450 | 3800 | 10 |
HY-S 600-6 | 600V | 6A | 87% | 80 | 350 | 250 | 500 | 4000 | 8 |
输入电源 |
|
输入电压/频率 | 单相两线+地线，220V±15%，47Hz-63Hz |
功率因素(典型值) | 0.99（单相输入） |
恒压模式(CVMode) |
|
可设输出范围 | 0-额定输出值 |
输入调整率 | 额定输出电压的0.01%+2mV (AC输入220V±15%，恒定负载) |
负载调整率 | 额定输出电压的0.01%+2mV(空载至满载，恒定输入电压，远端补偿点处进行测量) |
遥测最大补偿电压 | <30V时2V;≥30V时8V;(可根据需求订制) |
瞬态响应时间 | 输出电压恢复到额定电压的0.5%以内的时间。输出电流的变动值为额定的10-90%。 |
输出电压设置范围:10-100%，本地取样。100V以下的输出机型:<1ms,大于100V的输出机型:<2ms。 |
恒流模式(CCMode) |
|
可设输出范围 | 0-额定输出值 |
输入调整率 | 额定输出电流的0.01%+2mA(AC输入220V士15%,恒定负载) |
负载调整率 | 额定输出电流的0.02%+5mA(空载至满载，恒定输入电压) |
编程及回读精度&分辨率 |
|
电压输出编程精度 | 额定输出电压的0.05%，在遥测点测量 |
电流输出编程精度(10%-～100%) | 实际输出电流的0.1%%+额定输出电流的0.05%(恒流编程模式时，回读与监测精度不包含加热漂移以及负载温度变化率的影响) |
电压设定读分辨率 | 0.001V(≤60v),0.01V(≤600v),0.1V(>600v) |
电流设定分辨率 | 0.001A(≤60A),0.01A(≤600A),0.1A(>600A) |
电压输出回读精度 | 额定输出电压的0.05%， |
电流输出回读精度(10%-～100%) | 实际输出电流的0.1%%+额定输出电流的0.05%(恒流编程模式时，回读与监测精度不包含加热漂移以及负载温度变化率的影响) |
电压回读分辨率 | 0.00001V(≤10V),0.0001V(≤100V),0.001V(100V<U≤1000V),0.01V(>1000v) |
电流回读分辨率 | 0.00001A(≤10A),0.0001A(≤100A),0.001A(100A<I≤1000A) |
规格参数表-2.5kW-3.6kW
稳定性&温度系数 |
|
稳定性 | U:0.01% I:0.01%(在一定的输入电压、负载环境温度下接通电源30分钟后，8小时) |
温度系数 | U:50ppm/°CI:70ppm/°C(接通电源30分钟后) |
保护功能 |
|
OVP过电压保护设置范围 | 10%-110%，超出限值输出立即关断 |
OCP过电流保护设置范围 | 0-105%，超出限值输出立即关断 |
OTP过温度保护 | 超出限值输出立即关断 |
OPP过功率保护 | 10%-110%，超出限值输出立即关断 |
环境条件 |
|
环境 | 室内使用;安装过电压等级:Il;污染等级:P2;I类设备 |
工作环境温度 | 0°C～50°C |
存储环境温度 | -20°C～65°C |
工作环境湿度 | 20%～90%RH，无结露，连续工作 |
存储环境湿度 | 10%～95%RH，无结露 |
海拔高度 | 海拔2000米以上，每升高100米功率下降2%，或最大工作环境温度每100米降低1°C;不运行时，可达海拔12000米 |
冷却 | 强制风冷，智能调速风扇，前部/侧面进风，后部出风 |
噪声 | ≤65dB(A)，用1m来加权测量 |
控制面板 |
|
显示器 | 液晶显示屏 |
控制面板 | 调节旋钮，输出ON/OFF开关，Vset、lset、Outpur按键 |
编程功能 | 步阶、阶梯、渐变、记忆 |
尺寸和重量 |
|
颜色 | RAL7035 |
重量 | 约8kg |
尺寸(宽X深X高) | 430(W)*513(D)*43.7(H)mm(不包含铜排及把手) |
