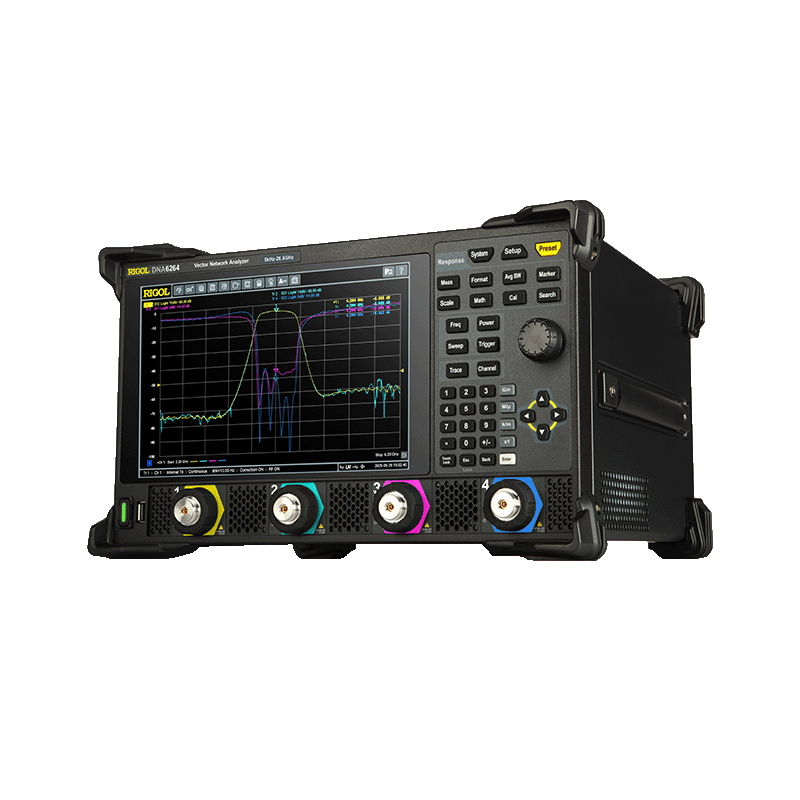

矢量网络分析仪DNA6144

产品编码：17047
产品名称：矢量网络分析仪
产品型号：DNA6144
参考价格：¥179990.00
产地：普源精电
简要参数：

矢量网络分析仪，端口：4CH，最高频率范围：5 kHz～14 GHz，连接器：N (f)。

浏览记录
型号频率端口数
DNA60825 kHz ~ 8.5 GHz2
DNA60845 kHz ~ 8.5 GHz4
DNA61425 kHz ~ 14 GHz2
DNA61445 kHz ~ 14 GHz4
DNA62025 kHz ~ 20 GHz2
DNA62045 kHz ~ 20 GHz4
DNA62625 kHz ~ 26.5 GHz2
DNA62645 kHz ~ 26.5 GHz4
系统动态范围 [1]
频率范围规格典型值
100 kHz ~ 10 MHz105 dB115 dB
10 MHz ~ 6.5 GHz120 dB127 dB
6.5 GHz ~ 8.5 GHz117 dB122 dB
8.5 GHz ~ 14 GHz117 dB122 dB
14 GHz ~ 20 GHz110 dB115 dB
20 GHz ~ 26.5 GHz105 dB110 dB
机械校准件 85052D 校准误差[1]
频率范围方向性负载匹配源匹配传输跟踪反射跟踪
5 kHz ~ 100 kHz42 dB42 dB40 dB±0.01 dB±0.01 dB
100 kHz ~ 10 MHz42 dB42 dB40 dB±0.01 dB±0.01 dB
10 MHz ~ 6.5 GHz42 dB38 dB40 dB±0.01 dB±0.01 dB
6.5 GHz ~ 8.5 GHz42 dB38 dB40 dB±0.05 dB±0.03 dB
8.5 GHz ~ 14 GHz42 dB35 dB36 dB±0.05 dB±0.06 dB
14 GHz ~ 20 GHz40 dB35 dB35 dB±0.07 dB±0.07 dB
20 GHz ~ 26.5 GHz40 dB35 dB35 dB±0.07 dB±0.10 dB
未校准误差（规格值）
频率范围方向性负载匹配源匹配传输跟踪反射跟踪
5 kHz ~ 100 kHz20 dB12 dB20 dB±1.5 dB±1.5 dB
100 kHz ~ 10 MHz25 dB15 dB25 dB±1.5 dB±1.5 dB
10 MHz ~ 6.5 GHz25 dB15 dB25 dB±1.5 dB±1.5 dB
6.5 GHz ~ 8.5 GHz23 dB15 dB25 dB±1.5 dB±1.5 dB
8.5 GHz ~ 14 GHz23 dB13 dB23 dB±1.5 dB±1.5 dB
14 GHz ~ 20 GHz20 dB10 dB20 dB±1.5 dB±1.5 dB
未校准误差（规格值）
20 GHz ~ 26.5 GHz20 dB8 dB20 dB±1.5 dB±1.5 dB
未校准误差（典型值）
频率范围方向性负载匹配源匹配传输跟踪反射跟踪
5 kHz ~ 100 kHz35 dB20 dB35 dB±0.5 dB±0.5 dB
100 kHz ~ 10 MHz35 dB25 dB35 dB±0.5 dB±0.5 dB
10 MHz ~ 6.5 GHz35 dB25 dB30 dB±0.5 dB±0.5 dB
6.5 GHz ~ 8.5 GHz35 dB25 dB30 dB±0.5 dB±0.5 dB
8.5 GHz ~ 14 GHz35 dB20 dB25 dB±0.5 dB±0.5 dB
14 GHz ~ 20 GHz30 dB20 dB25 dB±0.5 dB±0.5 dB
20 GHz ~ 26.5 GHz30 dB20 dB25 dB±0.5 dB±0.5 dB
测试端口输出
频率特性
老化率< 1 ppm/年
温度稳定性0.5 ppm
0 ℃至 50 ℃，基准为 25 ℃
初始校准精度1 ppm
频率分辨率1 Hz
扫描点数1 ~ 100001
中频带宽范围1 Hz ~ 10 MHz
最大输出功率
5 kHz ~ 100 kHz0 dBm
100 kHz ~ 10 MHz5 dBm
10 MHz ~ 6.5 GHz10 dBm
6.5 GHz ~ 8.5 GHz8 dBm
8.5 GHz ~ 14 GHz8 dBm
最大输出功率
14 GHz ~ 20 GHz6 dBm
20 GHz ~ 26.5 GHz0 dBm
功率扫描范围
5 kHz ~ 100 kHz-40 dBm ~ 0 dBm
100 kHz ~ 10 MHz-40 dBm ~ 5 dBm
10 MHz ~ 6.5 GHz-40 dBm ~ 10 dBm
6.5 GHz ~ 8.5 GHz-40 dBm ~ 8 dBm
8.5 GHz ~ 14 GHz-40 dBm ~ 8 dBm
14 GHz ~ 20GHz-40 dBm ~ 6 dBm
20 GHz ~ 26.5 GHz-40 dBm ~ 0 dBm
功率精度
频率范围规格值典型值
100 kHz ~ 100 MHz±1.0 dB±0.6 dB
100 MHz ~ 8.5 GHz±1.0 dB±0.6 dB
8.5 GHz ~ 26.5 GHz±1.5 dB±0.6 dB
功率线性度[1]
100 kHz ~ 100 MHz±0.6 dB
100 MHz ~ 8.5 GHz±0.6 dB
8.5 GHz ~ 26.5 GHz±0.6 dB
[1] 给定的功率线性度相对于 0 dBm，扫描模式： -20 dBm ≤ 功率 ≤0 dBm。
功率特性
功率分辨率0.01 dB
最大可设置功率10 dBm
最小可设置功率-40 dBm
谐波&杂散[1]
二次谐波
100 kHz ~ 26.5 GHz-25 dBc
三次谐波
100 kHz ~ 100 MHz-30 dBc
100 MHz ~ 8.5 GHz-40 dBc
8.5 GHz ~ 26.5 GHz-30 dBc
非谐波杂散
100 kHz ~ 20 GHz-30 dBc
20 GHz ~ 26.5 GHz-25 dBc
测试端口本底噪声[1]
频率范围规格值典型值
100 kHz ~ 10 MHz-105 dBm-120 dBm
10 MHz ~ 6.5 GHz-120 dBm-125 dBm
6.5 GHz ~ 8.5 GHz-119 dBm-124 dBm
8.5 GHz ~ 14 GHz-119 dBm-124 dBm
14 GHz ~ 20 GHz-114 dBm-119 dBm
20 GHz ~ 26.5 GHz-113 dBm-118 dBm
[1] 本底噪声功率定义为 10 kHz 中频带宽下测试传输系数的 rms 值，并归一化至 1Hz。
迹线噪声[1]
频率范围幅度相位
规格值典型值规格值典型值
100 kHz ~ 10 MHz0.006 dBrms0.003 dBrms0.045 degreerms0.025 degreerms
10 MHz ~ 8.5 GHz0.003 dBrms0.0015 dBrms0.035 degreerms0.013 degreerms
8.5 GHz ~ 14 GHz0.005 dBrms0.002 dBrms0.04 degreerms0.022 degreerms
14 GHz ~ 20 GHz0.0055 dBrms0.0025 dBrms0.045 degreerms0.025 degreerms
20 GHz ~ 26.5 GHz0.007 dBrms0.005 dBrms0.05 degreerms0.040 degreerms
[1] 在开机默认功率下测试。传输和反射迹线噪声：对于＜ 10 MHz 的信号，中频带宽为 1 kHz；对于≥10 MHz 的信号，中频带宽为 10
kHz。
扫描时间（扫描类型 CW，1 GHz 中心频率 ，测量参数 S11，常规带宽，201 点）

带宽时间
每次扫描时间(Tsweep)1 MHz7.71 ms
500 kHz8.05 ms
扫描周期时间 (Tcycle)1 MHz8.23 ms
500 kHz8.59 ms
每个扫描点的准备时间 (Tprep)/35 μs
每个点的采集时间 (Tacq)1 MHz3.5 μs
500 kHz5.3 μs
每个点的总时间 (Tpoint)1 MHz38.5 μs
500 kHz40.3 μs
数据传输时间（IFBW = 1MHz）
频率范围
RBW201 点401 点1601 点
10 MHz ~ 4.5 GHz未校准1 MHz9.8 ms17.58 ms64.7 ms
500 kHz10.1 ms18.3 ms67.3 ms
100 kHz12.5 ms23.2 ms86.9 ms
1 kHz248 ms498 ms1985 ms
10 MHz ~ 4.5 GHz双端口校准1 MHz19.15 ms34.9 ms128.6 ms
500 kHz19.85 ms36.2 ms134.2 ms
100 kHz24.8 ms46.1 ms174 ms
1 kHz501 ms996 ms3965 ms
10 MHz ~ 8.5 GHz未校准1 MHz10.76 ms10.76 ms65.1 ms
500 kHz11.08 ms19.2 ms67.8 ms
100 kHz13.58 ms24.2 ms87.6 ms
1 kHz251 ms500 ms1980 ms
数据传输时间（IFBW = 1MHz）
10 MHz ~ 8.5 GHz双端口校准1 MHz22 ms22 ms130.6 ms
500 kHz22.65 ms38.9 ms136.2 ms
100 kHz27.6 ms48.7 ms175.5 ms
1 kHz502 ms998 ms3960 ms
10 MHz ~ 8.5 GHz四端口校准1 MHz55.7 ms95.7 ms339.7 ms
500 kHz56.998.9 ms347.7 ms
100 kHz64.5 ms113.3 ms408.5 ms
1 kHz1016.5 ms2015.7 ms8011.7 ms
10 MHz ~ 26.5 GHz未校准1 MHz15.2 ms24.4 ms70.8 ms
500 kHz15.58 ms25.15 ms73.8 ms
100 kHz18.05 ms30.1 ms93.4 ms
1 kHz257 ms506 ms2000 ms
10 MHz ~ 26.5 GHz双端口校准1 MHz31 ms49.4 ms142.5 ms
500 kHz31.65 ms50.7 ms147.5 ms
100 kHz36.55 ms60.7 ms187 ms
1 kHz511 ms1008 ms187 ms
10 MHz ~ 26.5 GHz四端口校准1 MHz56.9 ms97.7 ms341.3 ms
500 kHz57.7 ms102.9347.7 ms
100 kHz65.7 ms114.9 ms409.3 ms
1 kHz1023.7 ms2019.7 ms8027.7 ms
