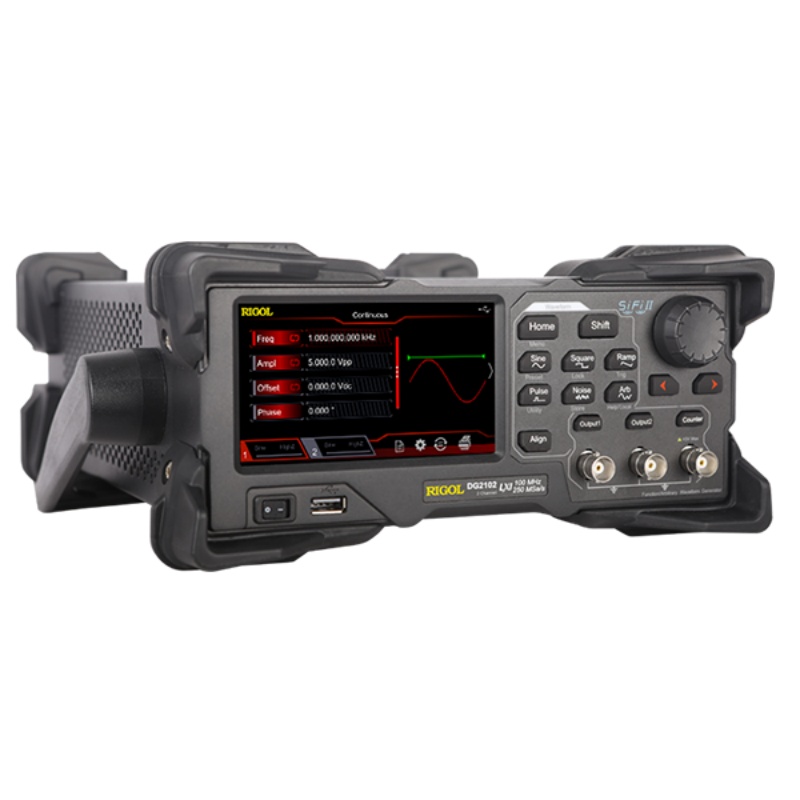

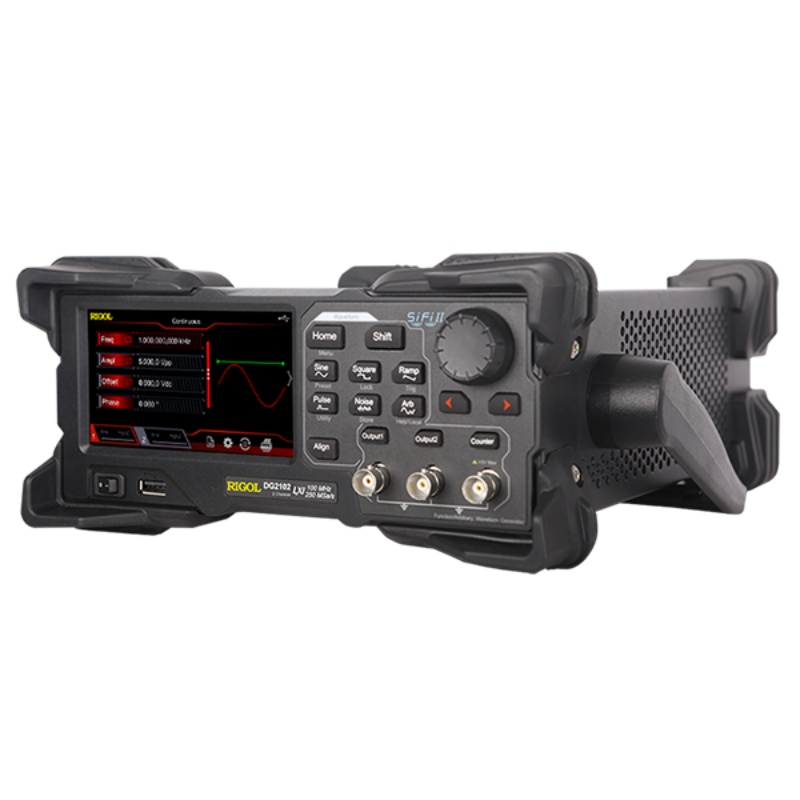

产品特点：
独创的SiFi II(Signal Fidelity II)技术：逐点生成任意波形，不失真还原信号，采样率精确可调，所有输出波形（包括：方波、脉冲等）抖动低至200ps；
每通道任意波存储深度16Mpts；
标配等性能双通道，相当于两个独立信号源；
±1ppm高频率稳定度，相噪低至-105dBc/Hz；
内置最高8次谐波发生器；
内置7 digits/s，240MHz带宽的全功能频率计；
多达160种内建任意波形，囊括了工程应用、医疗电子、汽车电子、数学处理等各个领域的常用信号；
采样率高达250MSa/s，垂直分辨率16bits；
主机具有任意波形序列编辑功能，也可通过上位机软件生成任意波形；
多种模拟和数字调制功能：AM、FM、PM、ASK、FSK、PSK和PWM；
标配波形叠加功能，可以在基本波形的基础上叠加指定波形后输出；
标配通道跟踪功能，跟踪打开时，双通道所有参数均可同时根据用户的配置更新；
标配接口：USB Host & Device、LAN（LXI Core 2011 Device）；支持USB-GPIB功能；
4.3英寸TFT彩色触摸显示屏；
支持RS232、PRBS和DualTone输出。
| DG2000系列技术指标 |
| 型号 | DG2052 | DG2072 | DG2102 |
| 通道 | 2 | 2 | 2 |
| 最高频率 | 50MHz | 70MHz | 100MHz |
| 采样率 | 250MSa/s |
|
|
|
|
| 波形 |
| 基本波 | 正弦波、方波、锯齿波、脉冲、噪声、直流、双音 |
| 高级波形 | 伪随机二进制系列、RS232、序列 |
| 内建任意波 | Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹等共计160种 |
|
|
|
|
| 频率特性 |
| 正弦波 | 1μHz至50MHz | 1μHz至70MHz | 1μHz至100MHz |
| 方波 | 1μHz至15MHz | 1μHz至20MHz | 1μHz至25MHz |
| 锯齿波 | 1μHz至1.5MHz | 1μHz至1.5MHz | 1μHz至2MHz |
| 脉冲波 | 1μHz至15MHz | 1μHz至20MHz | 1μHz至25MHz |
| 谐波 | 1μHz至20MHz | 1μHz至20MHz | 1μHz至25MHz |
| 伪随机二进制系列 | 2kbps至40Mbps | 2kbps至50Mbps | 2kbps至60Mbps |
| 双音 | 1μHz至20MHz | 1μHz至20MHz | 1μHz至20MHz |
| RS232 | 波特率范围：9600，14400，19200，38400，57600，115200，128000，230400 |
| 序列 | 2k至60MSa/s |
| 噪声（-3dB） | 100MHz带宽 |
| 任意波 | 1μHz至15MHz | 1μHz至20MHz | 1μHz至20MHz |
| 分辨率 | 1μHz |
| 准确度 | ±(设置值的1ppm+10pHz)，18℃至28℃ |
|
|
|
|
| 正弦波频谱纯度 |
| 谐波失真 | 典型[1]
DC至10MHz（含）：<-55dBc 10MHz至20MHz（含）：<-50dBc
20MHz至40MHz（含）：<-40dBc
>40MHz：<-35dBc |
| 总谐波失真[1] | <0.075%（10Hz至20kHz） |
| 寄生信号（非谐波） | 典型[1]
≤10MHz：<-60dBc
>10MHz：<-60dBc+6dB/倍频程 |
| 相位噪声 | 典型（0dBm，10kHz偏移） 10MHz：<-105dBc/Hz |
| 信号特性 |
| 方波 |
|
|
|
|
|
|
| 上升/下降时间 | 典型（1Vpp，1kHz）
≤9ns |
| 过冲 | 典型（100kHz，1Vpp）
≤5% |
| 占空比 | 0.01%至99.99%（受当前频率设置限制） |
| 不对称性 | 周期的1%+4ns |
| 抖动（rms） | 典型（1Vpp）
≤5MHz：周期的2ppm+200ps
>5MHz：200ps |
| 锯齿波 |
|
|
|
|
|
|
| 线性度 | ≤峰值输出的1%（典型值，1kHz，1VPP，对称性100%） |
| 对称性 | 0%至100% |
| 脉冲波 |
|
|
|
|
|
|
| 脉宽 | 16ns至1000ks（受当前频率设置限制） |
| 占空比 | 0.001%至99.999%（受当前频率设置限制） |
| 上升/下降沿 | ≥8ns（受当前频率设置和脉宽设置限制） |
| 过冲 | 典型（1Vpp，1kHz）
≤5% |
| 抖动（rms） | 典型（1Vpp）
≤5MHz：周期的2ppm+200ps
>5MHz：200ps |
| 任意波序列 |
|
|
|
|
|
|
| 波形长度 | 16Mpts（标配） |
| 垂直分辨率 | 16bits |
| 采样率 | 插值滤波：10Sa/s至60MSa/s阶跃滤波：2k Sa/s至50MSa/s平滑滤波：2k Sa/s至50MSa/s |
| 最小上升/下降时间 | 插值滤波：≥8ns
阶跃滤波：3.0/采样率
平滑滤波：1.0/采样率典型（1Vpp） |
| 抖动（rms） | 典型（1Vpp）
插值滤波：200ps阶跃滤波：<5ps平滑滤波：<5ps |
| 过冲 | 典型（1Vpp）
≤5% |
| 谐波输出 |
|
|
|
|
|
|
| 谐波次数 | ≤8次 |
| 谐波类型 | 偶次谐波、奇次谐波、顺序谐波、自定义 |
| 谐波幅度 | 各次谐波幅度均可设置 |
| 谐波相位 | 各次谐波相位均可设置 |
|
|
| 输出特性 |
| 振幅（以50Ω端接） |
|
|
|
|
|
|
| 范围 | ≤10MHz：1.0mVpp至10Vpp
≤30MHz：1.0mVpp至5.0Vpp
≤60MHz：1.0mVpp至2.5Vpp
>60MHz：1.0mVpp至1Vpp |
| 准确度 | 典型（1kHz正弦，0V偏移，>10mVpp，自动）
±(设置值的1%)±5mV |
| 平坦度 | 典型（正弦，1Vpp）
≤5MHz：±0.1dB
≤15MHz：±0.2dB
≤25MHz：±0.3dB
≤40MHz：±0.5dB
>40MHz：±1dB |
| 单位 | Vpp、Vrms、dBm |
| 分辨率 | 0.1mVpp或4digits |
| 偏移（以50Ω端接） |
|
|
|
|
|
|
| 范围（Peak ac+dc） | ±5Vpkac+dc |
| 准确度 | ±(设置值的1%+5mV+振幅的1%) |
| 波形输出 |
|
|
|
|
|
|
| 输出阻抗 | 50Ω（典型） |
| 保护 | 短路保护，过载自动禁用波形输出 |
|
|
| 调制特性 |
| 调制类型 | AM，FM，PM，ASK，FSK，PSK，PWM |
| AM |
|
|
|
|
|
|
| 载波 | 正弦波，方波，锯齿波，任意波 |
| 调制源 | 内部/外部 |
| 调制波 | 正弦波，方波，锯齿波，噪声，任意波 |
| 调制深度 | 0%至120% |
| 调制频率 | 2mHz至1MHz |
| FM |
|
|
|
|
|
|
| 载波 | 正弦波，方波，锯齿波，任意波 |
| 调制源 | 内部/外部 |
| 调制波 | 正弦波，方波，锯齿波，噪声，任意波 |
| 调制频率 | 2mHz至1MHz |
| PM |
|
|
|
|
|
|
| 载波 | 正弦波，方波，锯齿波，任意波 |
| 调制源 | 内部/外部 |
| 调制波 | 正弦波，方波，锯齿波，噪声，任意波 |
| 相偏 | 0°至360° |
| 调制频率 | 2mHz至1MHz |
| ASK |
|
|
|
|
|
|
| 载波 | 正弦波，方波，锯齿波，任意波 |
| 调制源 | 内部/外部 |
| 调制波 | 50%占空比的方波 |
| 键控频率 | 2mHz至1MHz |
| FSK |
|
|
|
|
|
|
| 载波 | 正弦波，方波，锯齿波，任意波 |
| 调制源 | 内部/外部 |
| 调制波 | 50%占空比的方波 |
| 键控频率 | 2mHz至1MHz |
| PSK |
|
|
|
|
|
|
| 载波 | 正弦波，方波，锯齿波，任意波 |
| 调制源 | 内部/外部 |
| 调制波 | 50%占空比的方波 |
| 键控频率 | 2mHz至1MHz |
| PWM |
|
|
|
|
|
|
| 载波 | 脉冲波 |
| 调制源 | 内部/外部 |
| 调制波 | 正弦波，方波，锯齿波，噪声，任意波 |
| 宽度偏差 | 脉冲宽度的0%至100% |
| 调制频率 | 2mHz至1MHz |
| 外调输入 |
|
|
|
|
|
|
| 输入范围 | AM、PM、FM：75mVRMS至±5（Vac+dc） ASK、PSK、FSK：标准5V TTL电平 |
| 输入带宽 | 50kHz |
| 输入阻抗 | 10kΩ |
|
|
|
|
| 脉冲串特性 |
| 载波 | 正弦波，方波，锯齿波，脉冲，噪声，任意波，伪随机二级制系列，RS232，序列（直流、双音、谐波除外） |
| 载波频率 | 2mHz至50MHz | 2mHz至70MHz | 2mHz至100MHz |
| 脉冲计数 | 1至1 000 000或无限 |
| 内部周期 | 1μs至500s |
| 门控源 | 外部触发 |
| 触发源 | 内部、外部、手动 |
| 触发延迟 | 0ns至100s |
|
|
|
|
| 扫频特性 |
| 载波 | 正弦波，方波，锯齿波，任意波 |
| 类型 | 线性、对数、步进 |
| 方向 | 上/下 |
| 起始/停止频率 | 和相应载波频率上下限一致 |
| 扫描时间 | 1ms至500s |
| 保持/返回时间 | 0ms至500s |
| 触发源 | 内部、外部、手动 |
| 标记 | 同步信号的下降沿（可编程） |
|
|
|
|
| 频率计 |
| 测量功能 | 频率、周期、正/负脉冲宽度、占空比 |
| 频率分辨率 | 7位/秒（闸门时间=1s） |
| 测频范围 | 1μHz至240MHz |
| 周期测量 | 测量范围 | 4ns至1000ks |
| 电压范围和灵敏度（非调制信号） |
|
|
|
|
|
|
| DC耦合 | 直流偏移范围 | ±1.5Vdc |
| 1μHz至100MHz | 50mVRMS至±2.5（Vac+dc） |
| 100MHz至240MHz | 100mVRMS至±2.5（Vac+dc） |
| AC耦合 | 1μHz至100MHz | 50mVRMS至±2.5Vpp |
| 100MHz至240MHz | 100mVRMS至±2.5Vpp |
| 脉冲宽度和占空比测量 |
|
|
|
|
|
|
| 频率与幅度范围 | 1μHz至25MHz | 50mVRMS至±2.5（Vac+dc） | DC耦合 |
| 脉冲宽度 | 最小脉宽 | ≥20ns |
| 脉宽分辨率 | 5ns |
| 占空比 | 测量范围（显示） | 0%至100% |
| 输入特性 |
|
|
|
|
|
|
| 输入信号范围 | 破坏电压 | ±7（Vac+dc） | 输入阻抗=1MΩ |
| 输入调节 | 耦合方式 | AC | DC |
| 高频抑制 | 打开：输入带宽=150kHz；关闭：输入带宽=240MHz |
| 输入触发 | 触发电平范围 | -2.5V至+2.5V |
| 触发灵敏度范围 | 高、低 |
| 闸门时间 | 1毫秒 | 1.048ms |
| 10毫秒 | 8.389ms |
| 100毫秒 | 134.218ms |
| 1秒 | 1.074s |
| 10秒 | 8.590s |
| >10秒 | >8.590s |
|
|
|
|
| 触发特性 |
| 触发输入 |
|
|
|
|
|
|
| 电平 | TTL-兼容 |
| 斜率 | 上升或下降（可选） |
| 脉冲宽度 | >100ns |
| 反应时间 | 扫频：<100ns（典型）脉冲串：<350ns（典型） |
| 触发输出 |
|
|
|
|
|
|
| 电平 | TTL-兼容 |
| 脉冲宽度 | >60ns（典型） |
| 最大频率 | 1MHz |
|
|
|
|
| 2通道特性—相位偏移 |
| 范围 | 0°至360° |
| 波形相位分辨率 | 0.03° |
|
|
|
|
| 参考时钟 |
| 外部参考输入 |
|
|
|
|
|
|
| 锁定范围 | 10MHz ± 50Hz |
| 电平 | 250mVpp至5Vpp |
| 锁定时间 | <2s |
| 输入阻抗（典型值） | 1kΩ，交流耦合 |
| 内部参考输出 |
|
|
|
|
|
|
| 频率 | 10MHz ± 50Hz |
| 电平 | 3.3Vpp |
| 输出阻抗（典型值） | 50Ω，交流耦合 |
|
|
|
|
| 同步输出 |
| 电平 | TTL-兼容 |
| 阻抗 | 50Ω，标称值 |
| 过压保护 |
如下两种情况时产生过压保护：
仪器幅度设置大于3.2Vpp或输出AC+DC大于|1.6VDC|，输入电压大于±12×(1±5%)V (<10kHz)。破坏电压：±18(Vac + dc)。
仪器幅度设置小于等于3.2Vpp或输出AC+DC小于|1.6VDC|，输入电压大于±2.6×(1±5%)V (<10kHz)。破坏电压：±5(Vac + dc)。 |
| 过流保护 |
| 如下情况时产生过流保护：电流大于±240mA。 |
| 编程时间 |
| 配置改变 | USB |
| 函数改变 | 10ms |
| 振幅改变 | 5ms |
| 频率改变 | 5ms |
|
|
|
| 一般技术规格 |
| 电源 |
|
|
|
|
|
|
| 电源电压 | 100V至127V（45Hz至440Hz)
100V至240V （45Hz至65Hz） |
| 功耗 | 小于30W |
| 显示 |
|
|
|
|
|
|
| 类型 | 4.3寸TFT LCD （带触摸） |
| 分辨率 | 480水平×RGB×272垂直分辨率 |
| 色彩 | 16M色 |
| 环境 |
|
|
|
|
|
|
| 温度范围 | 工作温度：0℃至45℃
非工作温度：-40℃至60℃ |
| 冷却方法 | 自然风冷却 |
| 湿度范围 | 小于30℃：≤95%相对湿度 30℃至40℃：≤75%相对湿度
40℃至50℃：≤45%相对湿度 |
| 海拔高度 | 操作：3 000米以下
非操作：15 000米以下 |
| 机械规格 |
|
|
|
|
|
|
| 尺寸（宽×高×深） | 261.5mm×112mm×318.4mm |
| 重量 | 不含包装：3.2kg含包装：4.5kg |
| 接口 | USB Host，USB Device，USB-GPIB |
| IP防护 | IP2X |
| 校准周期 | 建议校准间隔为一年 |
| 认证信息 |
|
|
|
|
|
|
| EMC | 符合EN61326-1:2006 |
| IEC 61000-3-2:2000 | ±4.0kV（接触放电）
±4.0kV（空气放电） |
| IEC 61000-4-3:2002 | 3V/m（80MHz至1GHz）
3V/m（1.4GHz至2GHz）
1V/m（2.0GHz至2.7GHz） |
| IEC 61000-4-4:2004 | 1kV电源线 |
| IEC 61000-4-5:2001 | 0.5kV（相-中性点电压）
0.5kV（相-地电压）
1kV（中性点-地电压） |
| IEC 61000-4-6:2003 | 3V，0.15MHz至80MHz |
| IEC 61000-4-11:2004 | 电压跌落：
0% UT during half cycle 0% UT during 1 cycle
70% UT during 25 cycles短时断电：
0% UT during 1 cycle |
| 电气安全 | 符合：
美国：UL 61010-1:2012,
加拿大：CAN/CSA-C22.2 No. 61010-1-2012
EN 61010-1:2010 |
